老款8025规格散热风扇升级改造结构

这款改造结构针对市面存量极大的80*25mm规格轴流散热风扇设计，这类风扇广泛应用在台式电脑机箱、小型工控机柜、家用桌面路由器、NAS存储设备、低压电源适配器等场景中，多数老旧产品因长期运行出现轴承磨损、扇叶积灰动平衡失效、电机退磁等问题，运行时噪音偏大、散热效率衰减明显，直接丢弃会造成电子废弃物的资源浪费，整体替换又会产生不必要的成本支出，这套升级结构正是为这类老旧风扇的二次复用打造的优化方案。

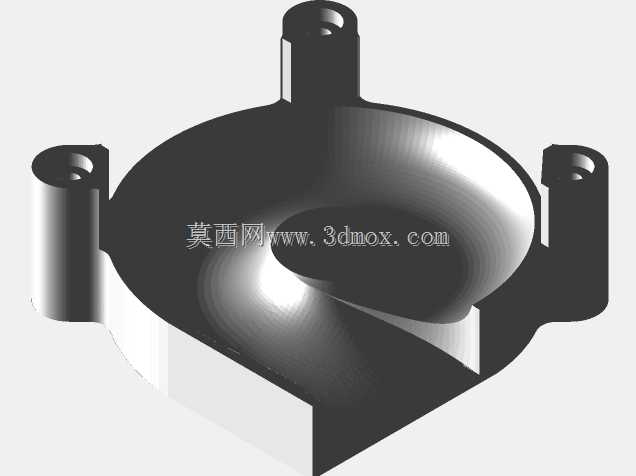

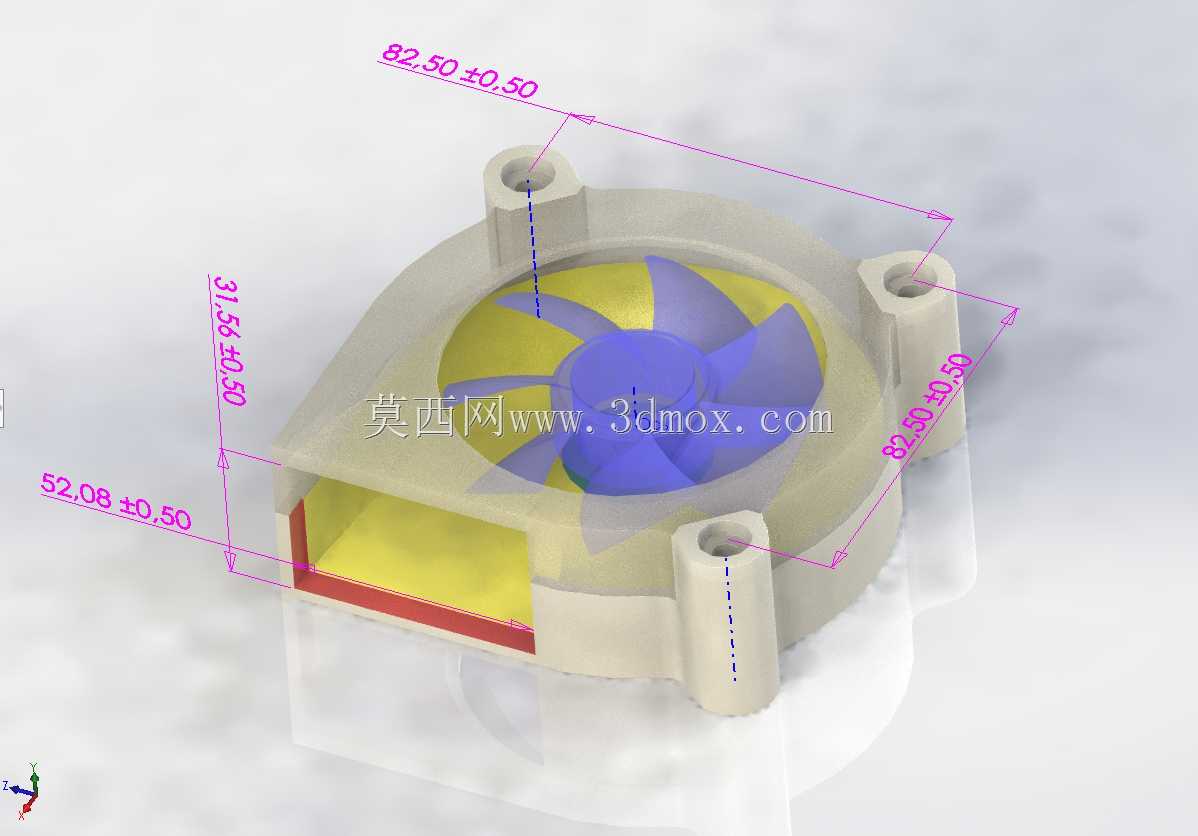

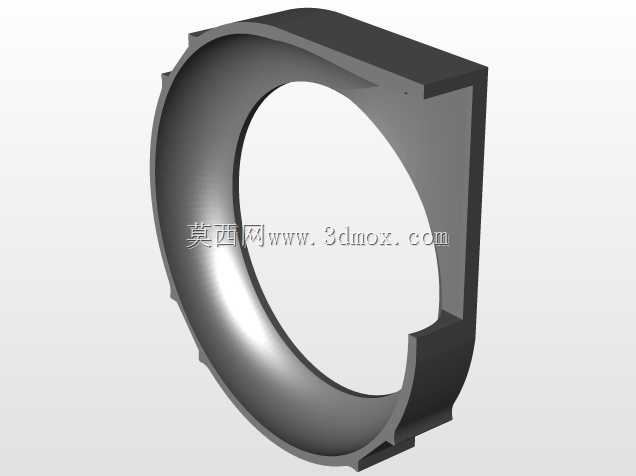

设计核心围绕减震降噪与安装适配两个核心方向展开，整体结构分为主体承托外壳与密封上盖两个独立部分，承托结构完全匹配80mm边长、25mm厚度的标准风扇外轮廓，安装边界完全兼容原有风扇的固定孔位，不需要对原有设备的安装位做任何二次打孔或打磨修改，可直接替换原有风扇的安装位置。结构在风扇与承托壳体的接触位置预留了双面胶泡棉的粘贴槽位，安装时可在接触位置粘贴带背胶的EVA或硅胶泡棉垫，能够有效吸收风扇运行时产生的高频振动，阻断振动通过安装结构传递到设备壳体引发的共振噪音，相比直接刚性固定的安装方式，可大幅降低运行时的低频嗡鸣问题。

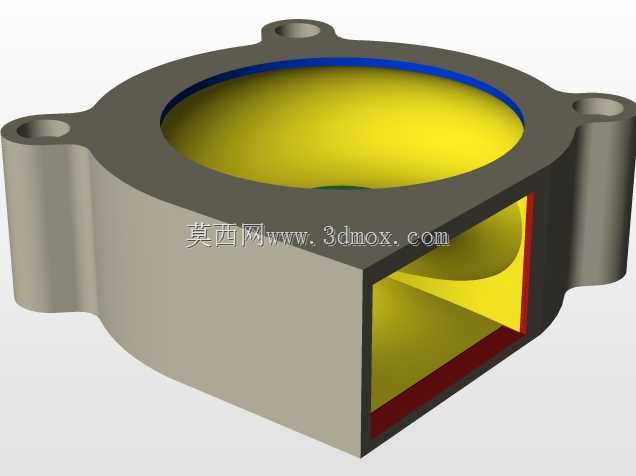

结构上额外增加了适配92mm规格标准风扇的固定孔位，用户可根据自身设备的安装空间灵活选择固定方式，同时对出风导气结构做了加深优化，能够让气流更集中地导向需要散热的热源位置，避免气流散逸降低散热效率。外壳与上盖可采用丙酮粘接、强力胶粘合或者超声波焊接的方式完成组合，组装完成后可在壳体内部预留的空腔内填充吸音泡棉或者硅胶减震材料，进一步吸收扇叶切割气流产生的风噪。

这套结构可采用FDM工艺3D打印制作，打印时不需要额外添加支撑结构，两个部件可独立打印后组装，整体打印容错率高，普通消费级3D打印机即可完成制作，能够让老旧风扇重新达到接近全新静音风扇的使用体验，适合电子爱好者、小型设备运维人员对存量老旧散热风扇做改造升级，减少电子废弃物产生的同时降低设备运维成本。
