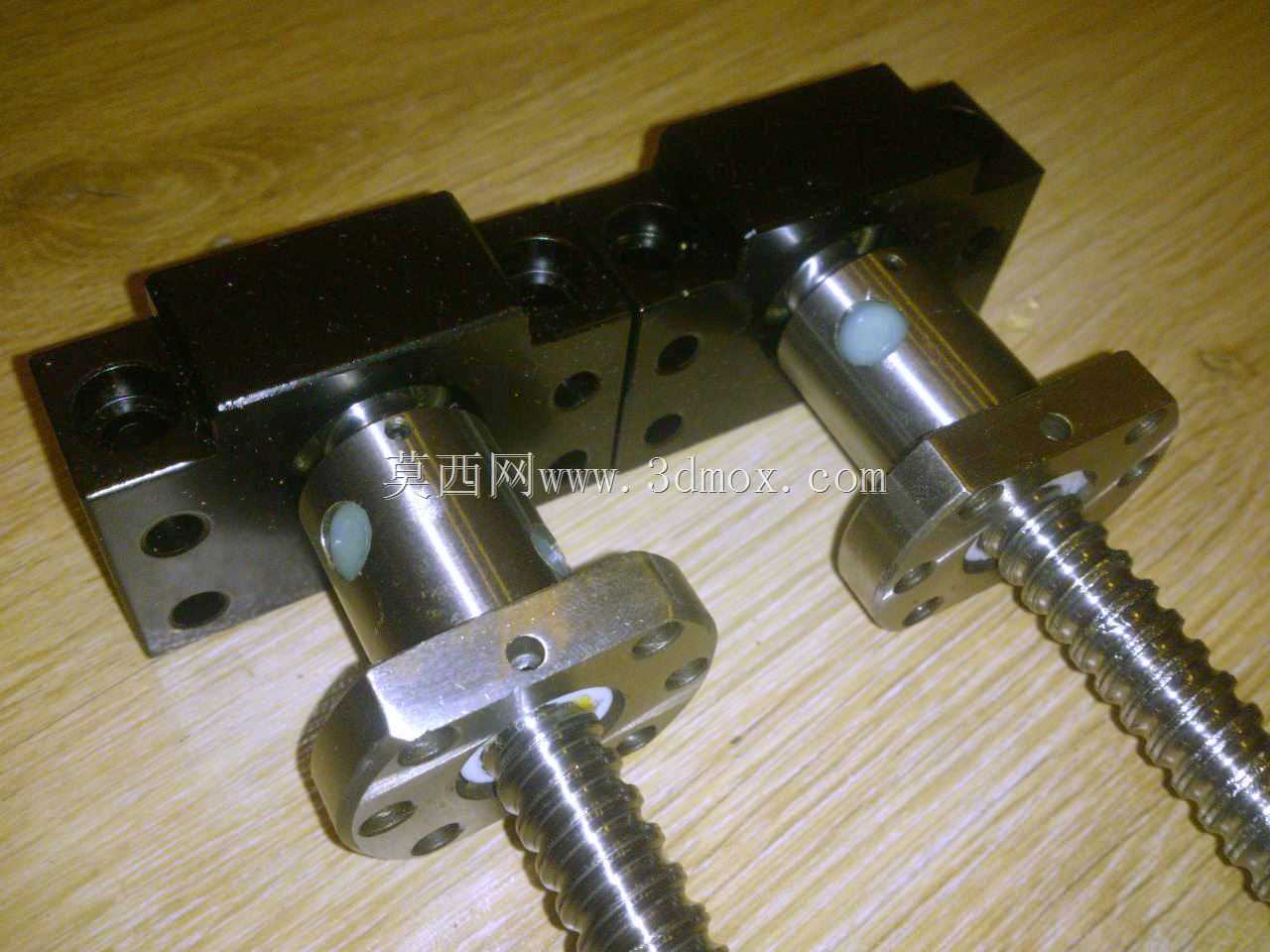

SFU1204滚珠丝杠配BK10BF10支撑组件

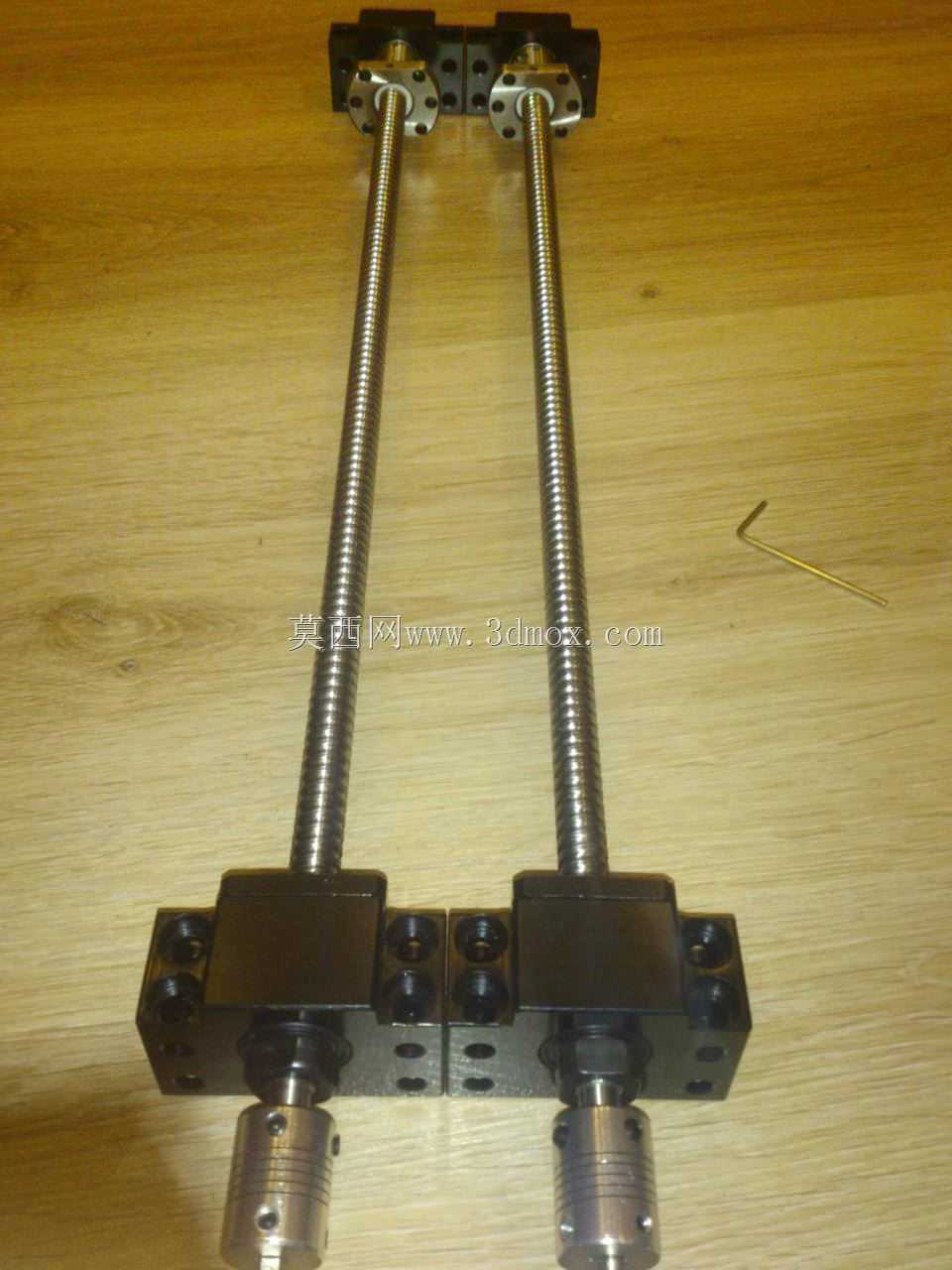

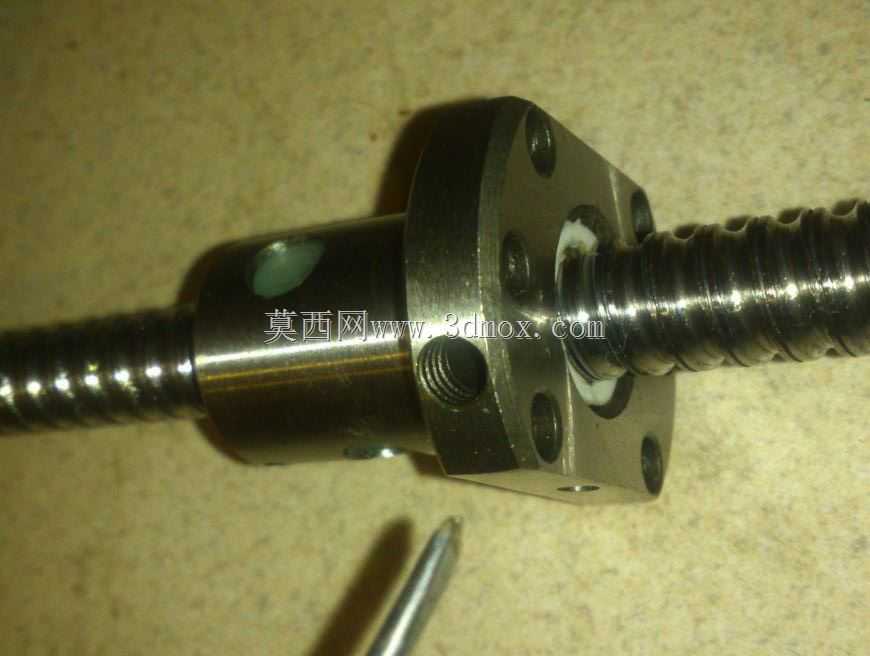

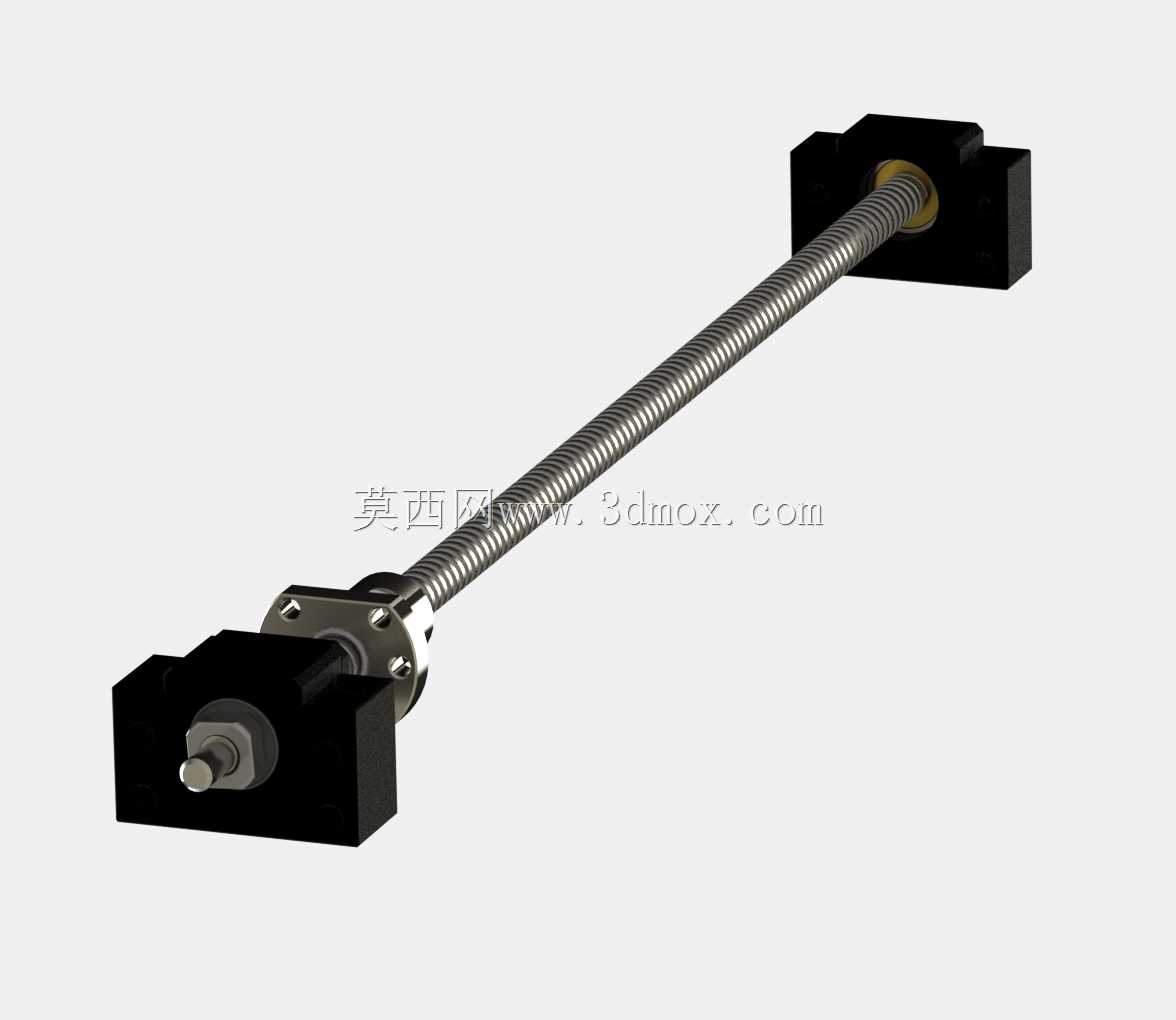

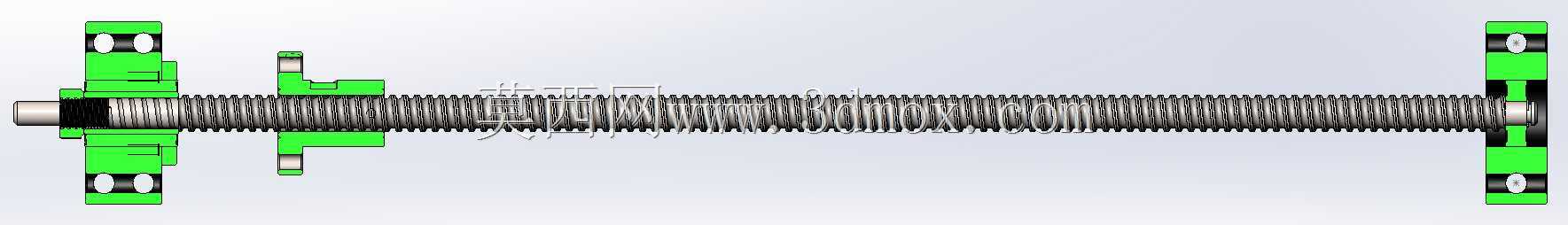

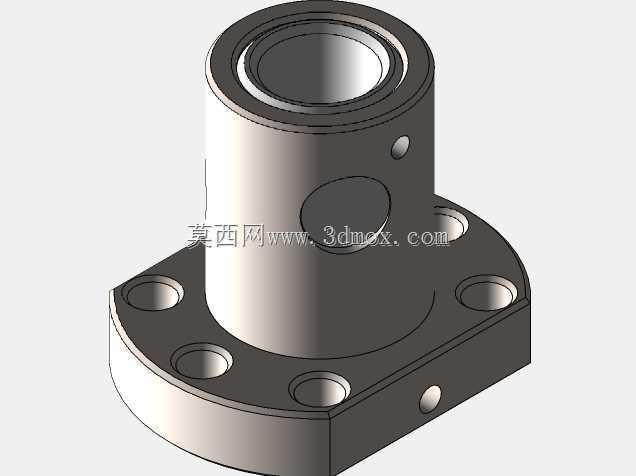

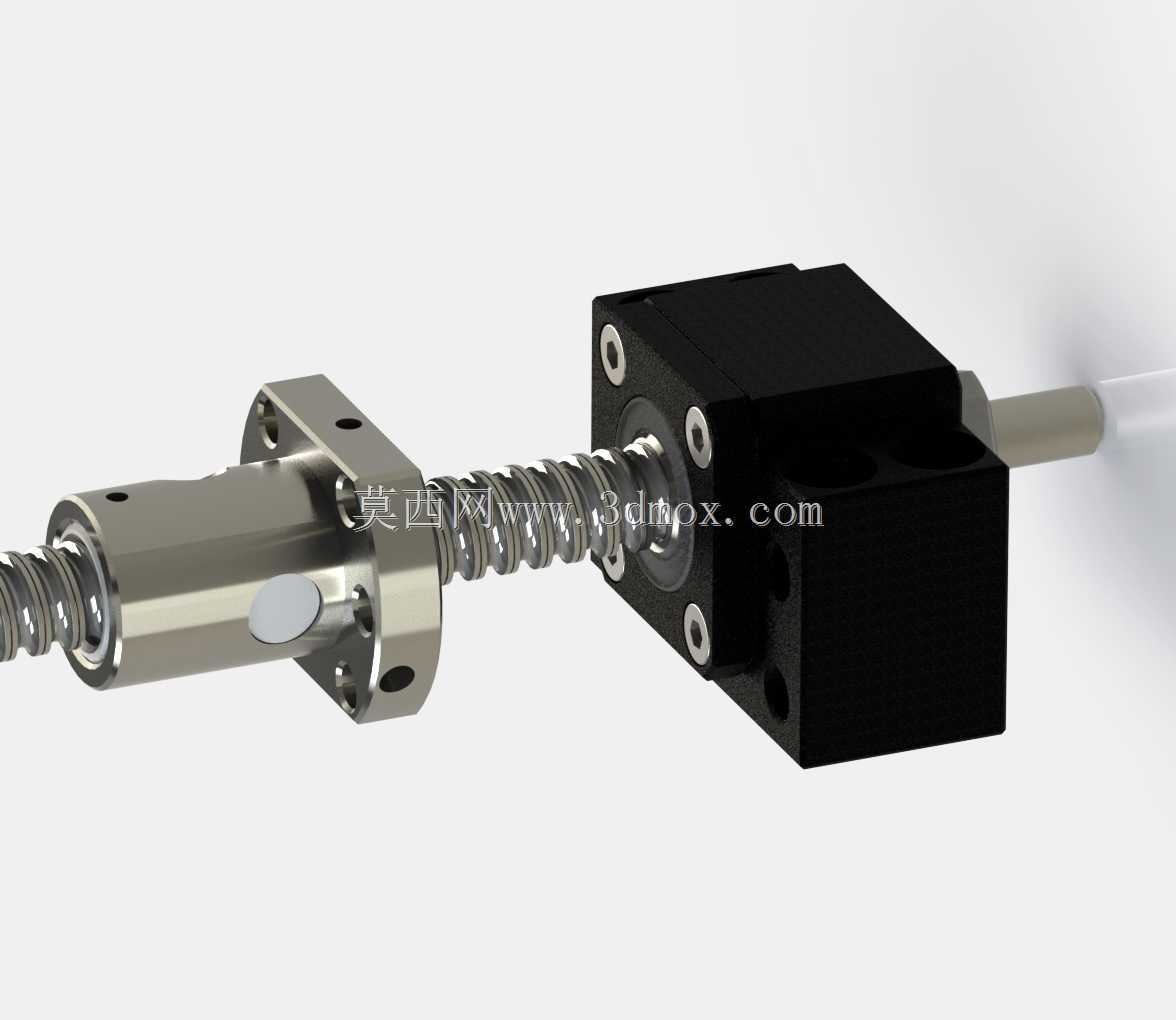

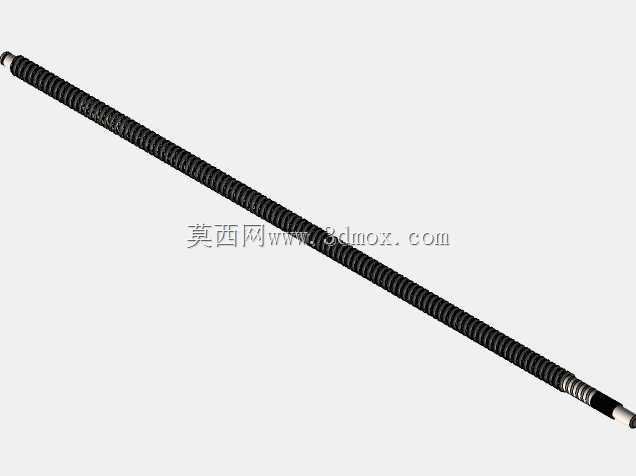

这套滚珠丝杠传动组件广泛应用于各类需要精密直线进给的工业场景中，在小型数控雕刻机、桌面级3D打印设备、自动化点胶工位、小型物料移栽机构、精密检测工装的进给轴设计中都能见到这类结构的身影，是小负载高精度直线运动场景里的核心传动部件。整套组件以SFU1204型滚珠丝杠为核心，搭配BK10固定侧支撑座与BF10支撑侧支撑座，丝杠有效行程为500mm，导程为4mm，即丝杠每旋转一周，配套的螺母座即可带动负载完成4mm的直线位移，这种小导程规格能够在搭配常规步进电机时实现更高的进给分辨率，满足精密微调、小尺寸工件加工等场景的位移精度要求。滚珠丝杠本身依靠滚珠在丝杠滚道与螺母滚道之间的循环滚动实现动力传递，相比传统滑动丝杠结构，传动效率可提升至90%以上，运行过程中摩擦阻力更小，长时间往复运行的温升更低，磨损量也大幅降低，能够长期保持稳定的传动精度，避免滑动丝杠常见的爬行、间隙过大等问题。两端的支撑座分别承担不同的功能，BK10固定侧采用成对角接触轴承配置，能够同时承受径向载荷与双向轴向载荷，牢牢约束丝杠的轴向窜动，保证传动定位的重复精度；BF10支撑侧采用深沟球轴承结构，仅承担径向支撑作用，可适配丝杠运行过程中因温升产生的微小长度伸缩，避免丝杠因热胀冷缩出现弯曲变形，影响运行平顺性。设计这套组件时，充分考虑了小型自动化设备的安装空间限制，支撑座采用标准方块式安装结构，安装孔位与市面同规格支撑座完全通用，无需额外加工定制转接板即可直接替换同规格老旧部件；螺母座自带标准安装法兰，可直接对接负载滑台，法兰上的定位销孔能够保证安装时的同轴度，避免因安装偏斜导致丝杠受力不均、提前磨损。整套组件的安装边界清晰，丝杠总长度略大于有效行程，两端预留的轴颈尺寸与支撑座内孔完全匹配，安装时只需将支撑座固定在设备基座的对应安装面上，再将丝杠轴颈插入支撑座内孔锁紧顶丝即可完成装配，调试过程中可通过调整支撑座的固定位置微调丝杠的预紧力，保证丝杠运行时无卡顿、无轴向间隙。在实际使用中，这套组件能够适配最高每分钟数百转的输入转速，可满足大部分小型自动化设备的进给速度要求，承载能力可覆盖十几公斤以内的负载需求，完全适配桌面级加工设备、小型自动化生产线的移栽工位等场景的使用要求，结构紧凑、安装便捷、传动精度稳定的特性也让它成为小型精密传动场景的高性价比选择。
