BK10型滚珠丝杠支撑固定座结构

这款BK10规格的滚珠丝杠支撑支架，是直线传动系统里承担丝杠端部固定与径向承载的核心配套部件，广泛应用在小型数控滑台、桌面级3D打印机传动模组、精密点胶设备位移轴、小型自动化检测平台的进给单元中，是保障滚珠丝杠传动精度、抑制运行抖动的关键结构件。

从实际设备用途来看，这类支架主要负责对滚珠丝杠的固定端进行锁紧定位，抵消丝杠运转过程中产生的径向载荷与轴向窜动，让丝杠在高速回转过程中保持稳定的同轴度，避免因支撑端偏移导致的丝杠磨损、传动卡顿、定位精度下降等问题，尤其适配SFU1204系列小规格滚珠丝杠的安装需求，在轻载精密传动场景中能大幅提升整套直线运动系统的运行寿命。

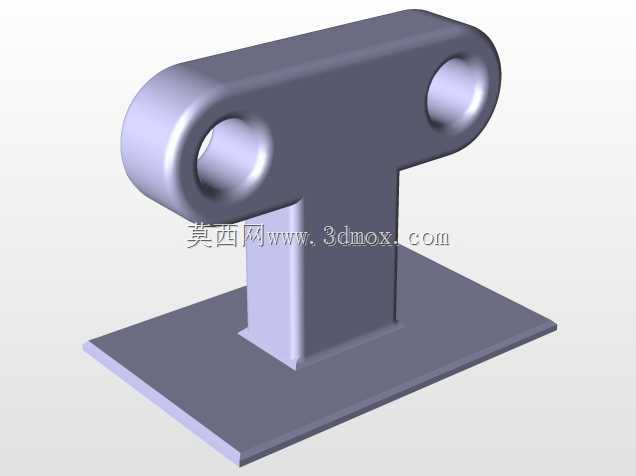

产品的功能特性围绕支撑稳定性做了针对性设计：底部为平整的方形安装法兰面，预留了充足的螺栓安装孔位，可以直接通过内六角螺栓固定在设备安装基板上，接触面积大，锁紧后不易出现偏移；上部为对称的双环耳支撑结构，内孔与丝杠支撑轴承的外径精准匹配，能够完整包裹轴承外圈，均匀承受轴承传递的径向力，避免局部应力集中导致的支架变形；中间的立筋结构做了加厚过渡处理，连接底部法兰与上部支撑环，在控制整体重量的同时提升了结构刚性，即使在丝杠频繁正反转的交变载荷下，也不会出现支撑端形变的问题。

设计思路上完全贴合小型精密传动设备的安装需求，整体结构紧凑，没有多余的冗余设计，安装边界控制合理，不会占用过多的设备内部安装空间；上部支撑孔的同轴度经过严格校核，保证安装后丝杠的回转中心与设备导轨的平行度符合精密传动要求，减少后期装配调试的校准工作量。外形尺寸适配小行程轻载传动场景，底部法兰的安装孔间距符合行业通用的安装规范，可以直接替换同规格的标准丝杠支撑座，不需要额外修改设备的安装基板设计，适配性较强。

在实际装配场景中，这类支架可以配合BF10型丝杠支撑座配套使用，分别作为丝杠的固定端与支撑端，组成完整的丝杠支撑体系，能够适配500mm长度以内的SFU1204滚珠丝杠安装，在桌面级自动化设备、小型教学数控装置、DIY数控模组的搭建中，能够快速完成传动端的固定装配，有效降低整套传动系统的装配难度，同时保障长期运行的精度稳定性。
