SK12立式12mm光轴支撑固定轴架

这款SK12规格的轴架是直线传动系统中用于光轴径向支撑与轴向定位的核心基础零部件，广泛应用于3D打印设备运动模组、小型自动化滑台、桌面级数控雕刻机、包装机械送料机构、电子设备流水线工位调整机构等对直线运动精度有基础要求的场景，能够为直径12mm的圆柱光轴提供稳定的刚性支撑，避免光轴在长距离布置时出现挠度变形，保障配套直线轴承在光轴上滑动的顺畅度与运动同轴度，降低运动过程中的卡滞、抖动风险，延长整套直线运动副的使用寿命。

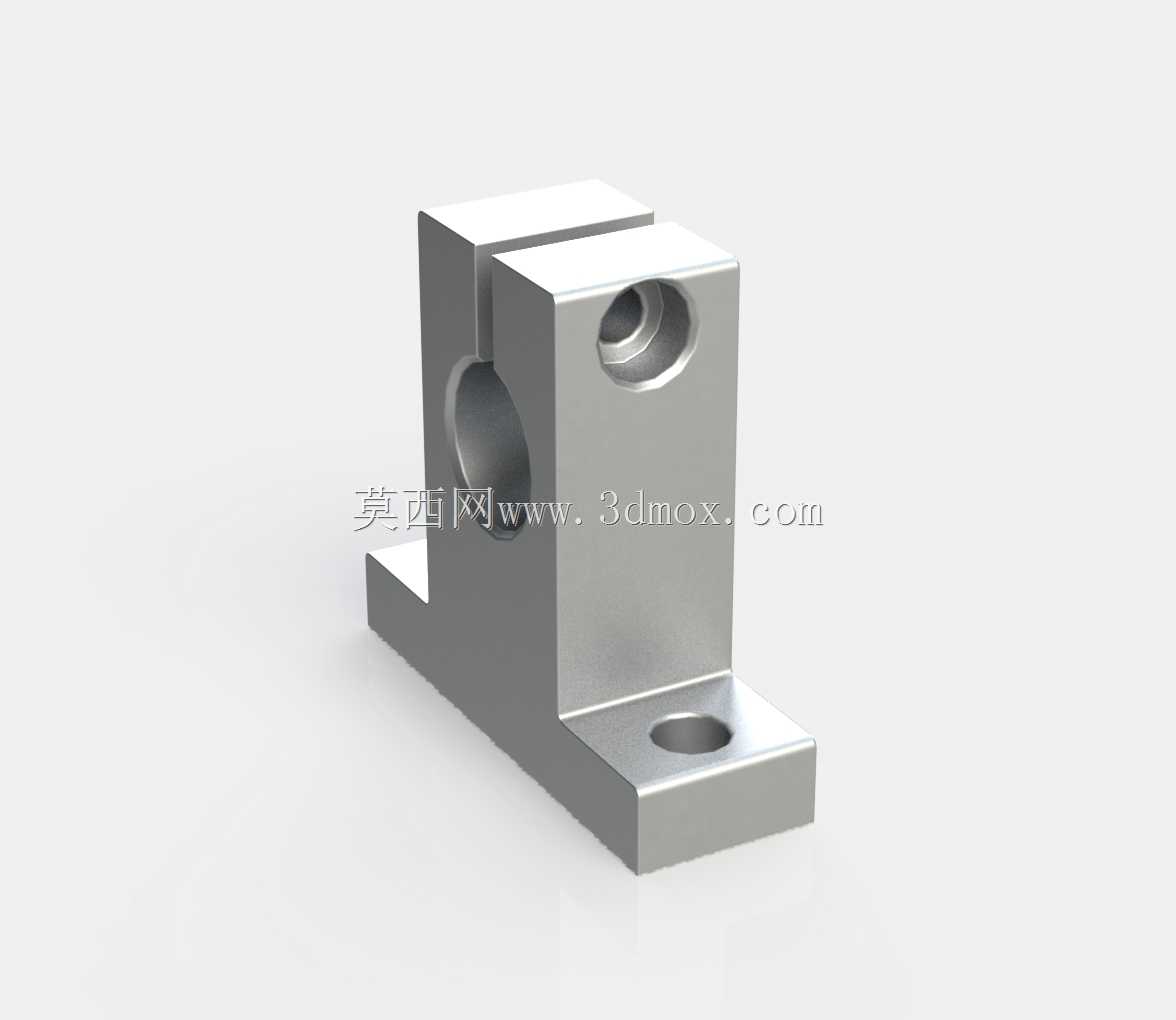

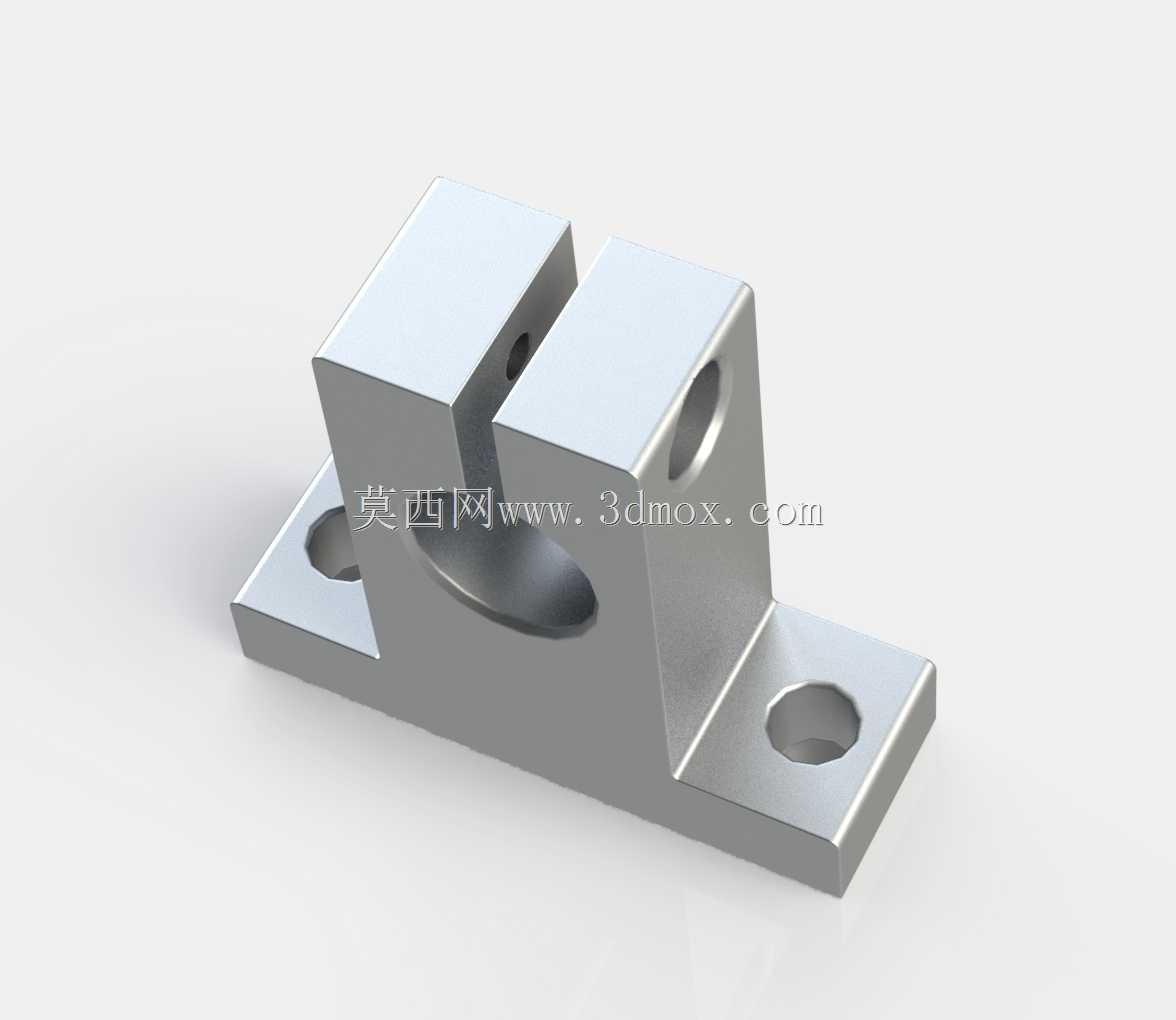

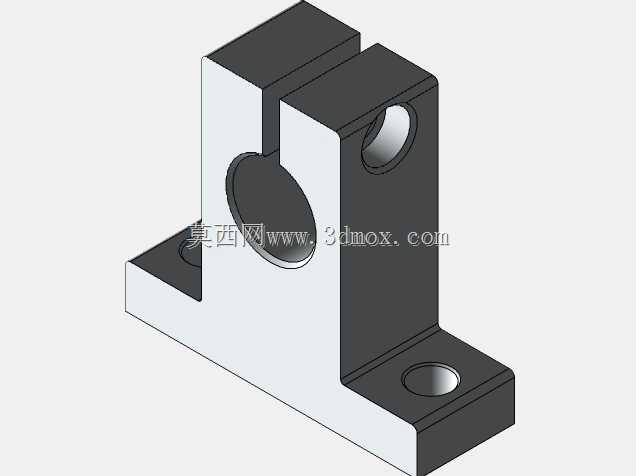

产品整体采用立式L型结构设计，上部为带开口的轴夹持腔体，适配直径12mm的标准光轴安装，腔体侧边设置锁紧结构，可通过紧固件收紧开口实现光轴的抱紧固定，既能够保证光轴安装后的同轴度，也方便后期调整光轴的轴向位置、拆装维护；下部为带两个安装孔的水平固定底座，可通过螺栓将整个轴架稳固锁紧在设备安装基板上，底座与上部支撑臂采用一体化结构设计，受力过渡均匀，能够承受径向载荷与一定的倾覆力矩，避免长期受力出现结构变形。

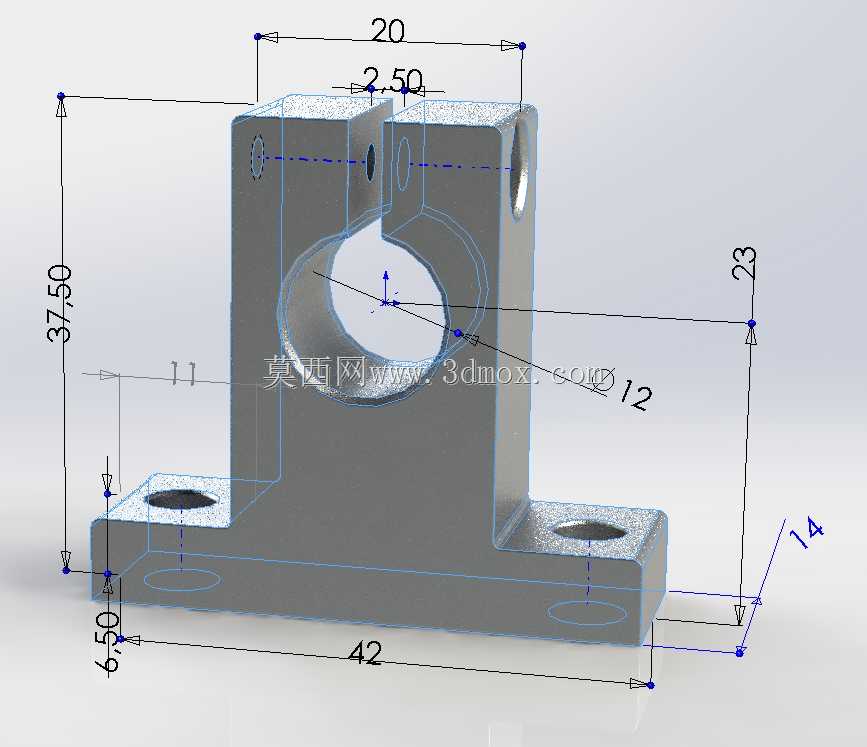

设计过程中充分兼顾安装适配性与结构刚性，整体外形长度为42mm，底座总高度为14mm，上部支撑结构总高度为37.5mm，上部夹持腔体的宽度为20mm，夹持开口的槽宽为2.5mm，底座安装孔的中心距为42mm，安装孔位适配常规的内六角螺栓规格，安装时底座底部与安装面完全贴合，不会出现安装间隙；上部轴孔中心距离底座安装面的高度为23mm，轴孔中心距离支撑臂后侧立面的水平距离为11mm，安装后光轴的中心高度固定，能够与同规格的其他轴架、直线轴承座保持高度一致，保障整套传动系统的同轴度要求，底座厚度为6.5mm，具备足够的结构强度，在常规载荷下不会出现弯曲变形。

结构设计上在保证支撑强度的前提下尽可能优化了整体体积，整体结构紧凑，占用安装空间小，既可以成对布置在光轴两端作为端部支撑，也可以多个间隔布置在长光轴的中间位置作为辅助支撑，适配不同长度的光轴安装需求，夹持腔体的开口设计既保证了足够的抱紧力，也避免了过定位导致的光轴装配应力，安装时只需将光轴穿入轴孔调整到合适位置后，锁紧侧边的紧固件即可完成固定，操作便捷，固定可靠，能够满足各类中小型自动化设备、DIY数控设备的直线光轴支撑需求。
