SHF12型12mm孔径菱形切边轴架

这款轴架是面向轻载轴系支撑场景开发的紧凑型支撑部件，主要应用于小型自动化输送线、桌面级工装夹具、3D打印设备运动模组、小型实验检测装置的传动轴系定位环节，用来为12mm直径的光轴、线性导轴提供径向支撑与轴向限位，替代传统一体式轴承座的冗余结构，在安装空间受限的场景下实现轴系的稳定固定。

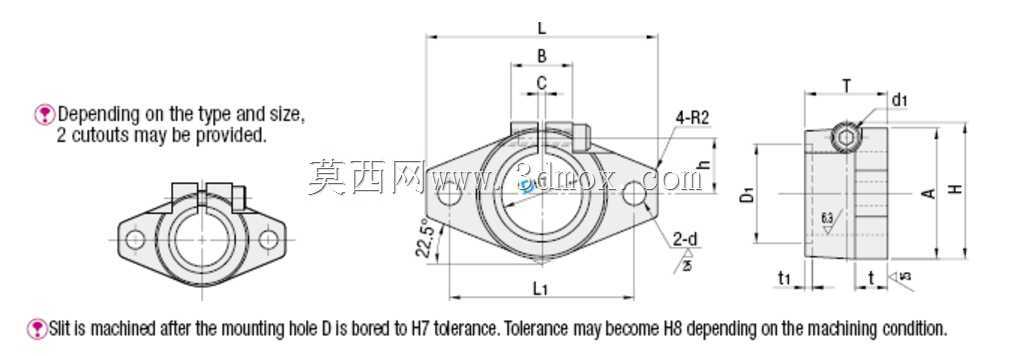

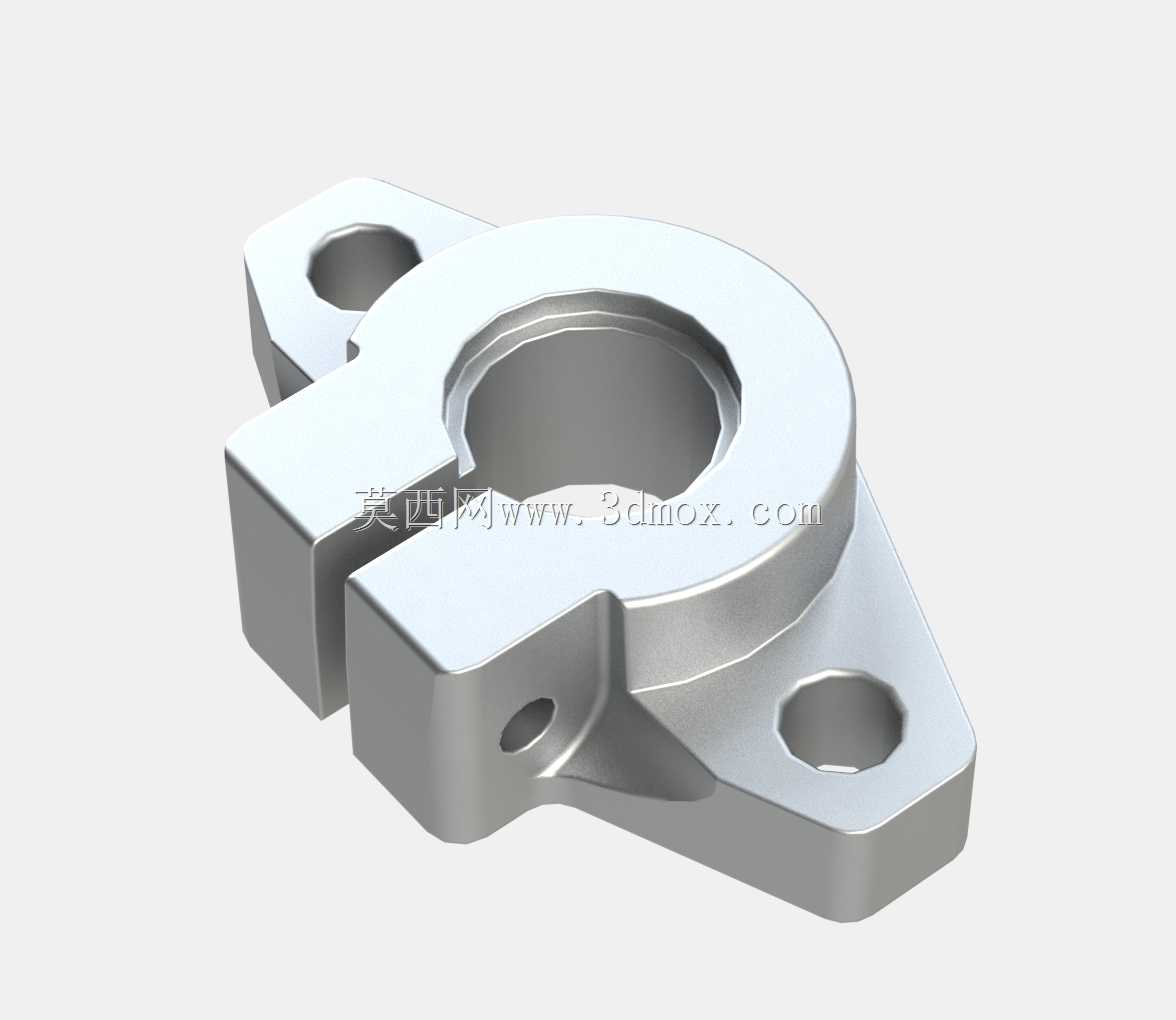

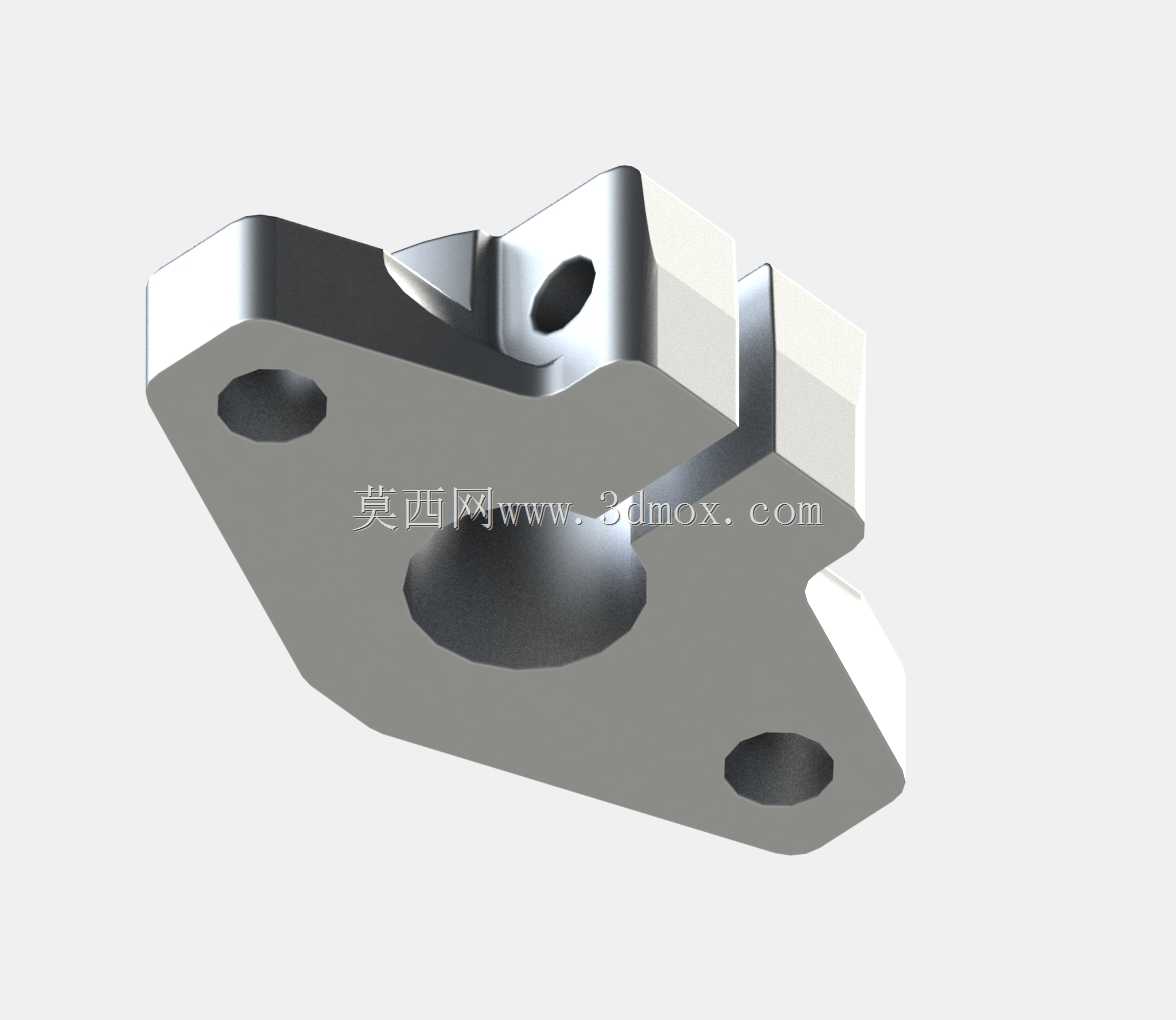

从功能特性来看，该轴架采用菱形带安装耳的主体结构，中心设置12mm直径的轴孔，适配标准12mm规格的光轴与导杆，轴孔下方开设2.5mm宽度的通槽，形成开口夹紧式结构，当配套M4规格的锁紧螺钉拧紧时，通槽产生弹性形变抱紧穿过的轴件，既可以实现轴件的无间隙固定，也能根据装配需求灵活调整轴件的轴向位置，调整到位后锁紧即可完成定位，相比传统顶丝固定的轴架，夹紧式结构不会在轴表面产生顶丝压痕，也能避免长期运行后顶丝松动导致的轴件移位问题。两侧的安装耳上各设置一个5.5mm直径的安装孔，适配M5规格的安装螺栓，可直接将轴架固定在设备安装基板、型材框架上，安装操作便捷，固定强度可靠。

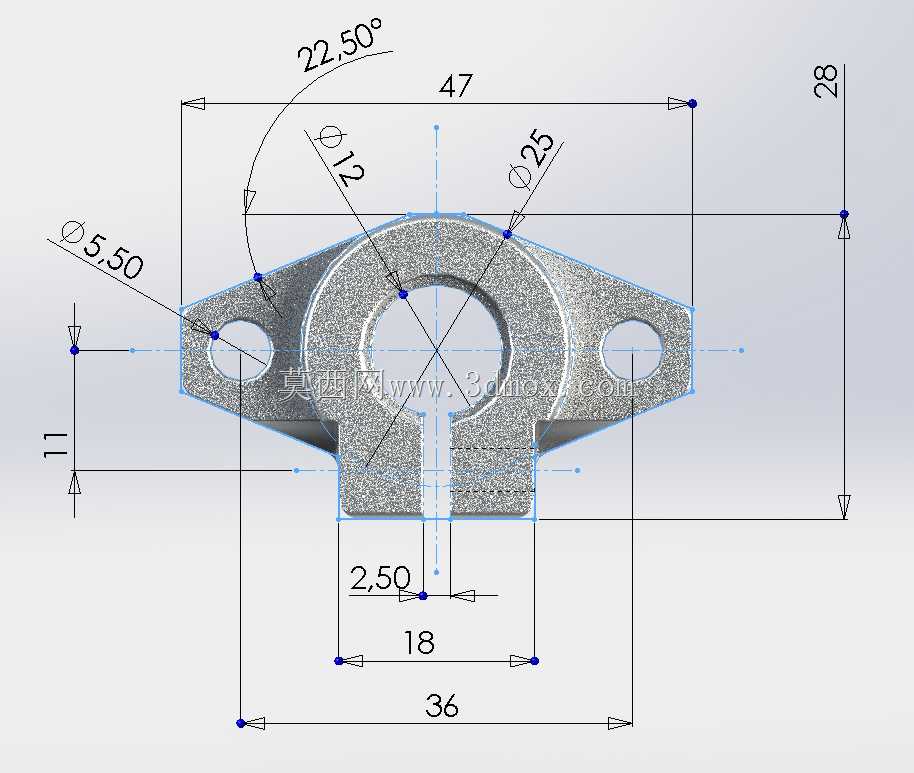

设计过程中优先考虑了紧凑安装的需求，整体外轮廓最大宽度为47mm，总高度为28mm，底部安装面到轴孔中心的高度为18mm，两个安装孔的中心距为36mm，整体厚度为11mm，安装耳的倾斜角度为22.5度，这种非对称的菱形布局既可以缩小整体占用空间，也能在倾斜安装面的场景下适配安装角度，避免与周边其他零部件产生干涉。轴孔外侧设置直径25mm的环形加强凸台，提升轴孔部位的结构强度，避免夹紧锁紧时轴孔部位出现应力开裂，同时也能增加轴孔与轴件的接触长度，提升支撑稳定性。

在实际应用中，该轴架可以成对使用，为水平布置的长光轴提供两端支撑，也可以单个使用作为轴系的中间辅助支撑，减少长轴运行过程中的挠度变形，提升轴系运转的平稳性。整体结构没有多余的冗余设计，所有尺寸都围绕安装边界与功能需求做了优化，既满足了轻载场景下的支撑强度要求，也最大限度压缩了零部件的占用空间，适合在各类紧凑型小型机械设备的轴系布局中使用。
