Arduino MEGA 2560开发板结构设计

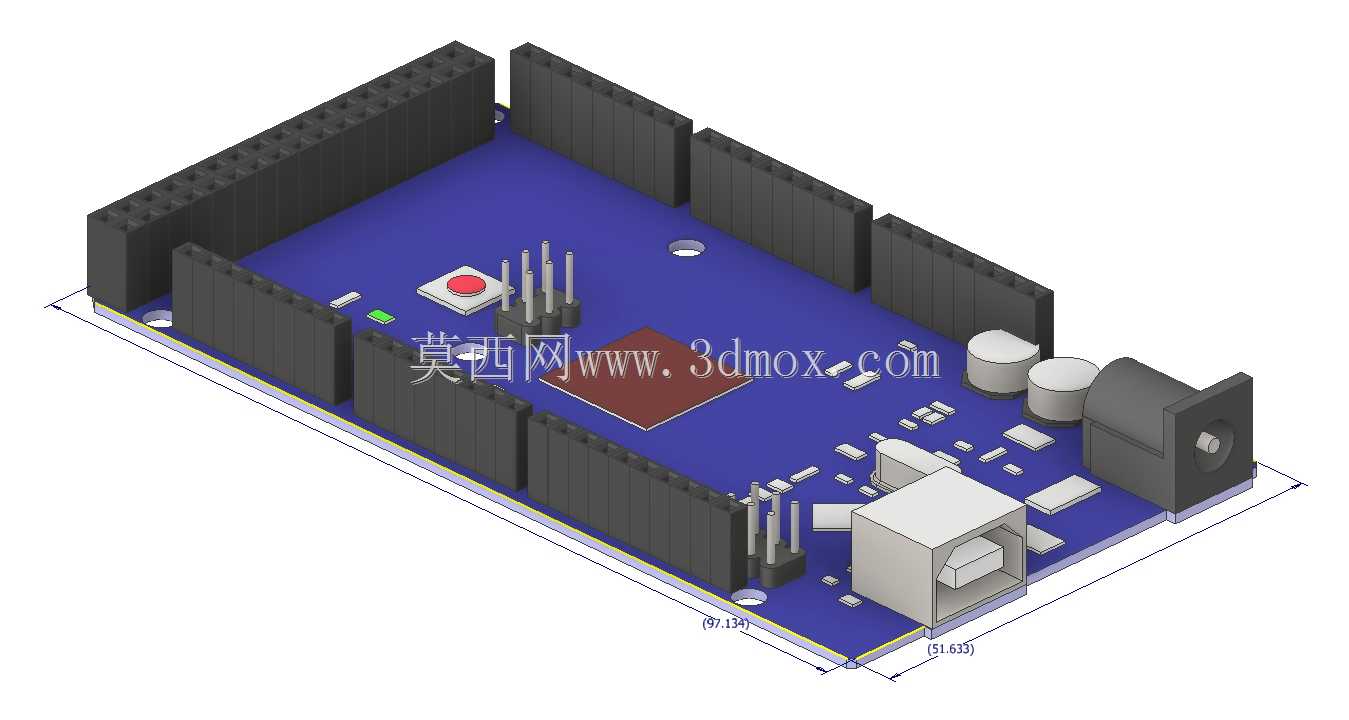

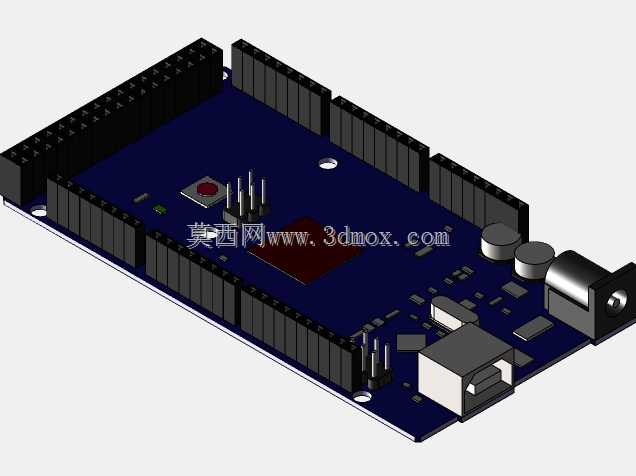

这款Arduino MEGA 2560开发板的三维结构设计，围绕开源电子原型平台的实际应用需求展开，广泛适配创客创作、工业控制原型验证、智能硬件开发、教学实验演示等多类场景，是嵌入式开发领域常用的核心控制载体。作为开源硬件生态中的经典控制板，它承担着接收各类传感器输入信号、运行预设控制逻辑、驱动外接执行机构的核心作用，可对接温湿度采集模块、运动检测模块、电机驱动模块、显示交互模块等上百种外设，能快速搭建从简单互动装置到复杂工业控制原型的各类项目。

设计过程中充分考虑了实际使用的安装与扩展需求，整体采用矩形板状布局，板载元件排布遵循信号流向与使用便利性原则，电源接口、USB通信接口布置在板边单侧位置，方便外部线缆插拔连接，不会与周边扩展排针产生干涉。四周排布的双排排针完全兼容通用扩展板的安装尺寸，可直接堆叠各类功能扩展盾板，无需额外接线即可实现功能拓展，排针高度统一预留了足够的插拔空间，方便杜邦线连接各类外接元件。

板上复位按键布置在便于操作的边角位置，调试时可快速触达，电容、电阻等贴片元件采用规整排布，既规避了信号干扰问题，也为后期手工焊接维修预留了操作空间。电源部分的接口与稳压元件做了分区布局，避免电源电路对数字信号产生干扰，圆柱形电容与接口元件的高度经过统一协调，保证整体板面平整，可适配常规的开发板固定外壳与安装支架。

外形尺寸严格遵循开源硬件的通用安装规范，长宽尺寸适配市面上绝大多数成品开发板固定座、透明外壳的安装孔位，安装边界充分考虑了外接排针、接口的突出尺寸，在装入外壳或固定到设备内部时，不会出现元件与壳体干涉的问题。整体结构设计还原了实物的每一处细节，既可以用于开发板外壳的定制设计、安装结构的适配验证，也可用于教学演示中的结构展示、嵌入式项目的整机装配模拟，帮助开发者在项目设计阶段提前完成结构匹配，减少后期实物组装时的尺寸冲突问题。
