三相交流接触器工业控制元件结构设计

　　在低压配电与工业控制回路的设计选型工作中，这类三相电磁式接触器是动力回路通断控制的核心执行元件，常被布置在电机控制柜、自动化产线配电盘、小型机组动力箱的安装导轨或安装板面上，承担三相负载的带电通断任务，区别于小信号回路用的中间继电器，这类元件主触点的载流能力经过针对性设计，可直接对接中小功率三相异步电机、电加热组这类阻感混合负载的主回路，避免控制信号直接驱动大负载带来的触点烧蚀、回路失控问题。

　　从实际使用场景来看，这类元件的适配场景覆盖了常规工业环境下的三相动力回路控制，既可以配合热继电器、电机保护器组成电机直接启动回路，也可以多台组合实现电机正反转、星三角降压启动的逻辑切换，日常运维中检修人员可通过外露的主接线端子快速完成回路接线与通断检测，顶部的安装固定结构预留了标准安装孔位，既可以适配螺钉直接固定在柜内安装板上，也能兼容常规卡装导轨的安装需求，安装时需要预留足够的接线空间与散热间隙，避免相邻元件发热叠加导致的触点温升超标。

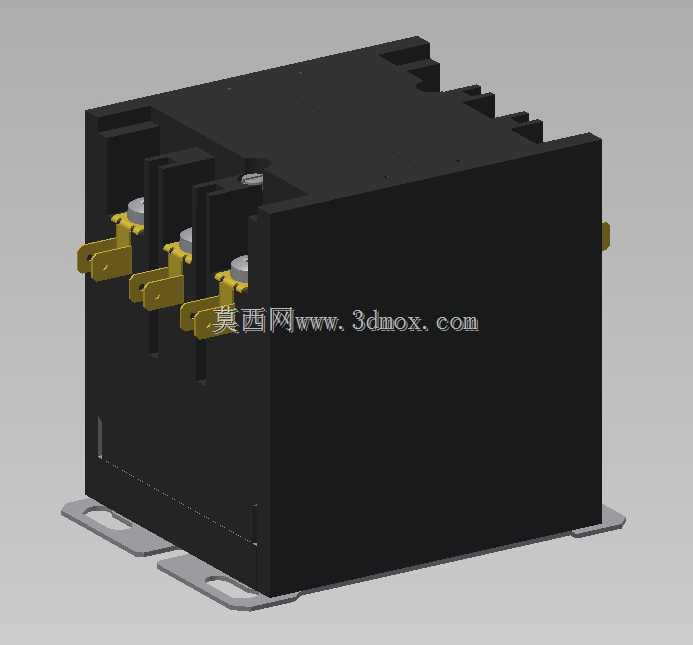

　　在结构设计层面，这款接触器的外壳采用阻燃绝缘工程材质，将内部电磁驱动机构、触点组件、灭弧结构完全封闭在壳体内部，仅外露接线端子与安装固定结构，既可以避免车间环境内的粉尘、金属碎屑进入内部造成触点短路，也能防止分断大电流时的电弧外溢引发柜内相间短路。主触点部分采用带导电镀层的铜质基材，搭配耐电弧烧蚀的触点合金层，可承受负载启动时的短时冲击电流，静触点与动触点的对位精度经过结构校核，吸合时不会出现偏磨、接触压力不均的问题，长期通断循环后也能保持稳定的接触电阻，避免触点过热引发的故障。

　　电磁驱动部分的结构布局充分考虑了吸合稳定性，铁芯与线圈的安装位置做了定位限位，吸合过程中动铁芯的运动行程经过优化，既可以保证足够的触点接触压力，也能降低吸合时的碰撞噪音与弹跳，减少触点闭合瞬间的拉弧损伤。壳体侧面的结构加强筋提升了整体抗形变能力，在柜内布线拉扯、安装紧固受力时不会出现壳体开裂、内部组件移位的问题。接线端子的螺丝采用防滑脱设计，紧固导线时不会出现螺丝脱落、滑牙的情况，适配多股铜芯线与冷压端子的压接需求，不同相的接线端子之间设置了绝缘隔挡，避免接线时导线毛刺外露引发的相间短路。

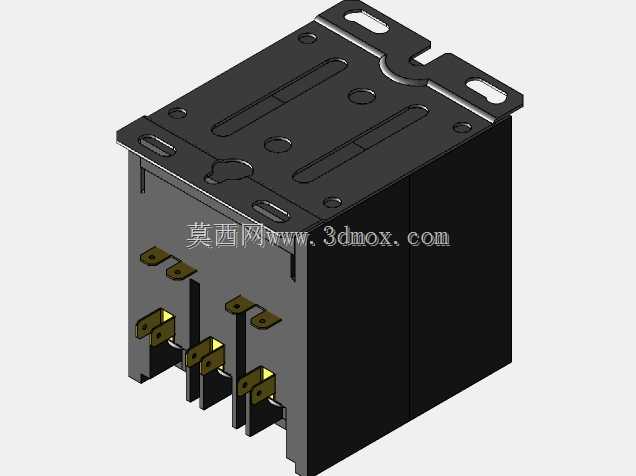

　　从安装边界尺寸来看，这款接触器的整体外形方正，宽度方向的尺寸控制适配常规柜内排布的间距要求，多台并排安装时不会出现空间干涉，深度方向的尺寸预留了接线后的导线弯曲空间，关闭柜门时不会挤压到端子上的导线。顶部的安装挂耳开孔尺寸适配通用的安装螺钉规格，安装孔的位置公差经过校核，即使安装板上的开孔存在小幅偏差也能顺利完成固定。底部的结构做了平整度处理，贴装在安装板上时不会出现翘边，保证长期运行过程中的稳定性。

　　在实际选型匹配时，这类接触器的主触点额定载流参数需要匹配负载的额定工作电流，同时要考虑负载的启动特性，针对频繁启停的工况需要适当降额选用，避免触点过早老化失效。三维建模过程中，对内部组件的装配间隙、运动件的行程空间都做了精准还原，既可以用于电气柜排布时的干涉检查，也能作为教学演示、结构拆解的参考模型，帮助设计人员直观理解接触器的内部构造与装配逻辑，减少实际选型安装时的尺寸匹配失误。
