方形电感式接近限位检测元件结构设计

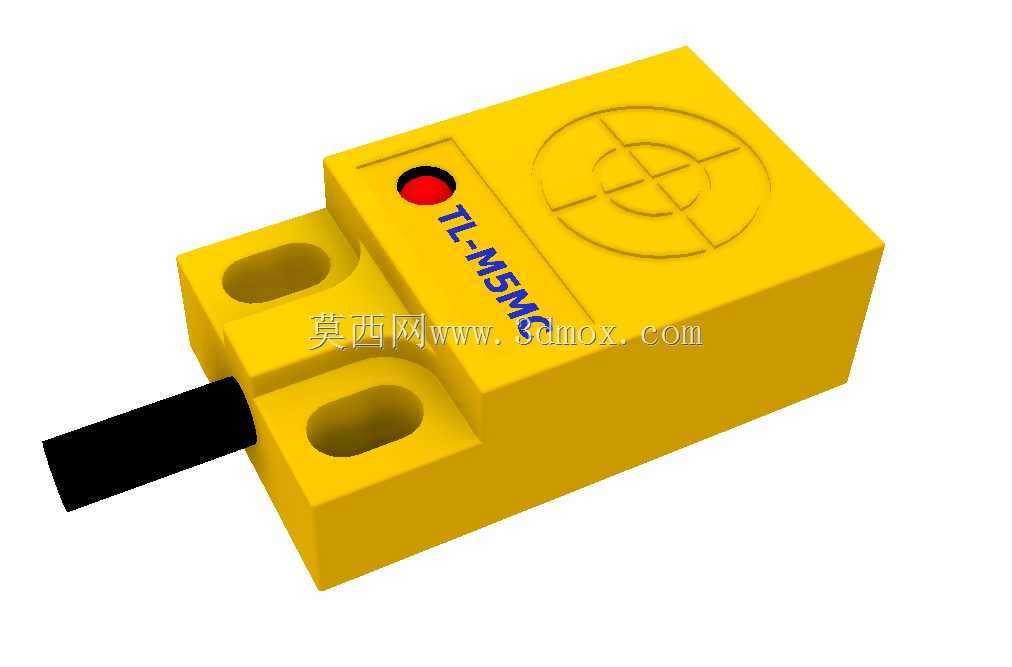

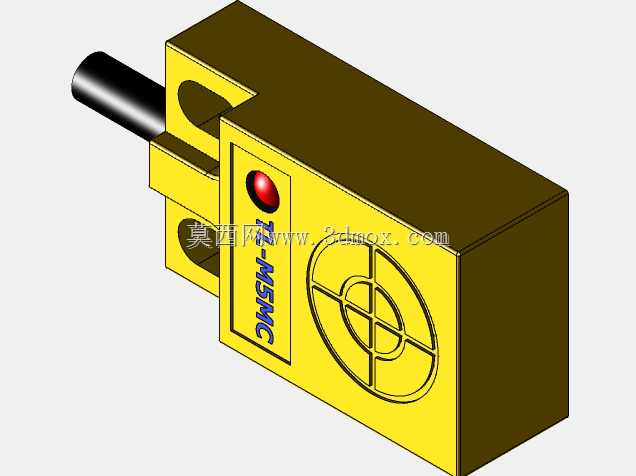

在自动化生产线的工位定位、输送线的物料到位检测、机床夹具的行程确认、非标设备的移动部件限位场景里，这类方形接近式限位检测元件是出镜率极高的基础检测部件，和传统机械式行程开关相比，它没有物理接触的磨损问题，长期运行的可靠性要高出不少，在有油污、粉尘的车间环境里也能稳定输出信号，不会因为机械触点氧化出现信号丢失的问题。做这个元件的三维结构设计时，首先要考虑的是现场安装的适配性，这类元件通常采用侧装固定方式，壳体上预留的两个安装孔是按照工业常用的安装间距设计的，安装孔做了沉台处理，用M4或者M5的内六角螺丝就能直接固定在设备的安装支架或者铝型材框架上，不需要额外做复杂的转接件，安装时的容错空间也足够，两个孔的长圆形设计允许安装时做小范围的位置调整，方便现场调试时对齐检测距离。壳体的外形做了方正的块状设计，没有多余的外凸结构，在设备内部走线或者排布多个检测元件时，不会和周边的管线、结构件产生干涉，侧面引出的线缆出口做了应力释放的过渡结构，避免设备运行时的线缆拉扯直接作用在内部接线端子上，延长线缆的使用寿命。正面的感应区域做了圆形的标识纹路，现场安装调试时可以快速识别感应面的位置，不需要额外对照说明书找感应区域，旁边的状态指示灯做了内嵌式设计，不会因为安装过程中的磕碰损坏指示灯，设备运行时从侧面或者正面都能清晰看到指示灯的亮灭状态，方便运维人员快速判断检测元件的工作状态，不用额外接信号测试设备就能确认元件是否正常触发。从功能设计上，这类非接触式限位元件的检测距离设定在10mm，适配绝大多数工业场景下的金属部件到位检测，不需要被检测件和感应面直接接触，只要金属部件进入检测范围就能输出开关信号，NPN的输出形式可以直接对接绝大多数国产PLC的输入端口，不需要额外加转接模块，供电电压覆盖常用的工业直流电压范围，从设备的控制回路直接取电就能工作，不需要单独配置供电模块。做三维建模的时候，壳体的壁厚按照工业塑料件的常规壁厚设计，保证壳体强度的同时不会因为壁厚不均产生注塑缩痕，内部的线圈、电路板的安装卡槽都在壳体内部做了预留结构，装配时直接把内部组件卡入卡槽再灌封密封胶就能完成组装，生产装配的工序很简单，适合批量生产。安装边界上，这类元件的整体厚度控制在适合狭窄空间安装的尺寸，在设备的滑台侧边、夹具的开合位置、输送线的挡板位置这些空间比较局促的地方，也能顺利装下，不会因为元件体积过大挤占其他部件的安装空间，感应面的有效检测范围覆盖正面的圆形区域，安装时只要保证被检测的金属件在移动过程中能进入这个区域，就能保证检测的稳定性，不需要做非常精准的位置对中，降低现场安装调试的难度。在实际的设备选型里，这类元件常用来替代传统的机械行程开关，用在动作频率比较高的工位，比如自动化装配线的工件到位检测、机械手的原点位置确认、机床防护门的开合位置检测，因为没有机械触点的磨损，长期运行不需要频繁更换元件，减少设备的维护工作量，密封的壳体结构也能适配切削液、润滑油飞溅的加工设备环境，不会因为液体渗入导致元件失效。建模过程中，对安装孔的位置精度、感应面的平面度、线缆出口的位置都做了精准的还原，结构设计人员在做设备整体布局时，可以直接调用这个模型做干涉检查，提前确认安装空间是否足够，走线位置是否合理，避免后期装配时出现元件装不上、和周边部件干涉的问题，也能提前预留好接线的空间，让设备内部的走线更加规整。
