快插式塑料半筒密封连接组件结构

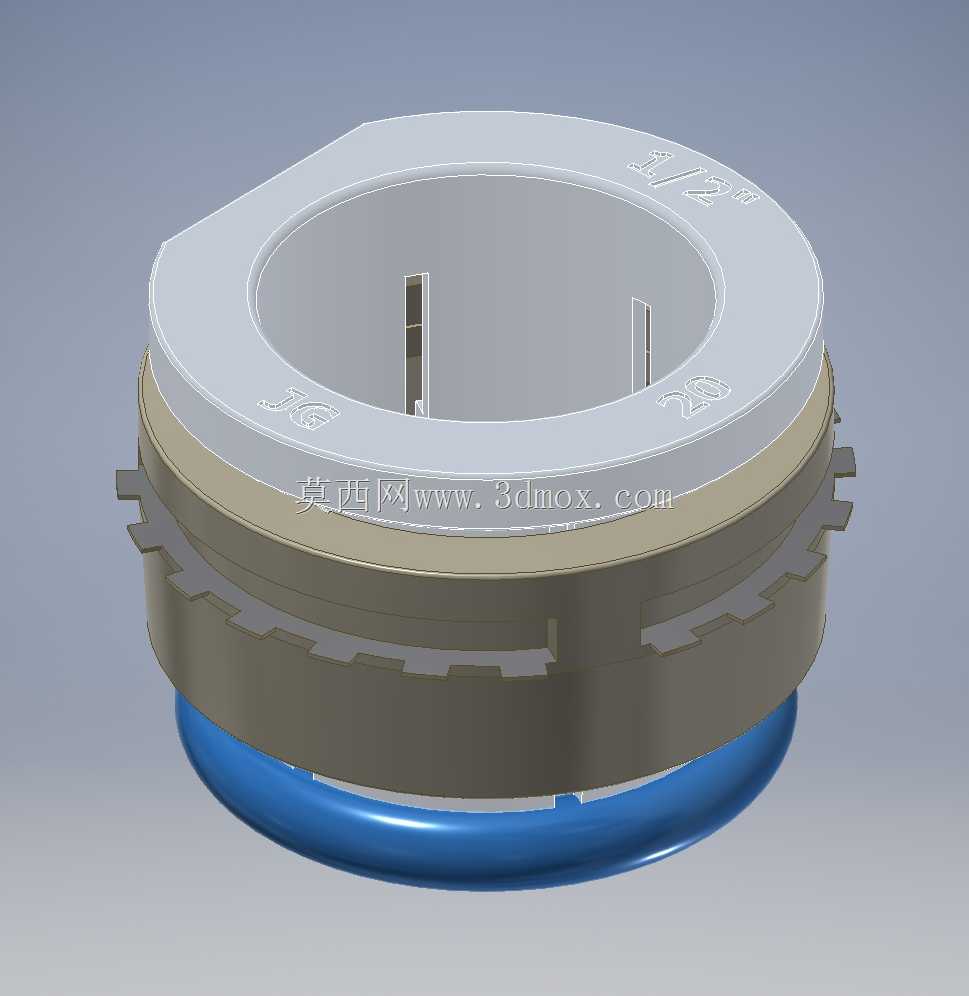

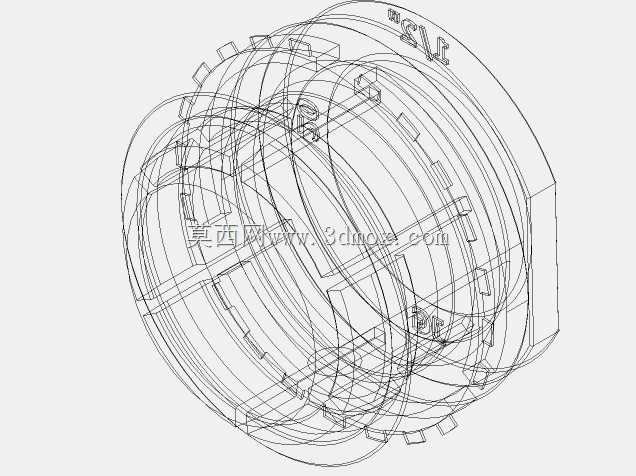

在民用净水、家装给排水、小型气动输送这类对管路拆装效率要求较高的场景里，快插式连接结构的应用占比逐年提升，这类结构不需要额外套丝、打胶或者使用专用卡压工具，徒手就能完成管路对接，后期维护拆改也十分方便，其中塑料半筒搭配EPDM O形圈的密封组合，是这类快插接头里的核心密封承压单元。从实际工况适配来看，这类组件主要适配1/2规格的管路通径，也就是常规家装里4分口径的输水或者输气通路，日常工作场景里接触的介质多为常温生活用水、压缩空气或者弱腐蚀性的净水药剂，EPDM材质的O形圈本身耐水耐老化性能优异，长期在这类介质里工作不会出现过度溶胀或者开裂失效的问题，能保证密封寿命满足民用产品的使用周期要求。从结构设计逻辑来看，最外层的浅灰色塑料半筒是快插结构的锁紧支撑载体，筒壁内侧预留的卡槽是用来适配卡爪结构的，当管路插入接头之后，卡爪会卡在管路外壁的环形槽或者直接咬紧光滑管外壁，反向拉拽管路的时候卡爪会在半筒的锥面结构作用下越收越紧，避免管路在带压状态下脱出；半筒外侧的多边形切边结构不是随意设计的，一方面是注塑成型的时候方便模具脱模定位，另一方面安装的时候可以用普通扳手卡住这个位置施加扭矩，不用专门定制异形工装，适配现场安装的通用工具条件。中间的分层隔圈结构主要是做轴向定位，把锁紧卡爪和密封件分隔开，避免卡爪往复动作的时候刮蹭到O形圈的密封面，隔圈的端面做了圆角过渡，不会在装配的时候切伤橡胶密封件的边缘，很多早期快插接头漏液的问题，就是因为隔圈边缘有锐边，装配的时候把O形圈切出了细小缺口，带压工作之后缺口慢慢扩展就出现了渗漏。最底部的蓝色EPDM O形圈是核心的静密封元件，它的安装槽位做了合适的压缩量预留，常规设计里O形圈的径向压缩率控制在15%-25%之间，这个压缩区间既能保证密封面有足够的接触应力阻断介质渗漏，又不会因为压缩量过大导致橡胶件长期处于高应力状态出现永久变形，失去回弹密封能力。从安装边界来看，这个半筒组件的外径是和对应规格的接头外壳内孔做过渡配合的，装配的时候只需要顺着外壳内孔的导向台阶推入即可，不需要额外涂胶固定，轴向靠外壳的内台阶定位，不会在管路插拔的时候出现轴向窜动；组件的总高度控制在适配标准1/2快插接头的壳体尺寸范围内，不会出现装配之后外露过长或者内部顶到其他结构的问题，和同规格的卡爪、释放环零件都能实现互换适配，不需要针对单独零件做二次修配。在实际选型的时候需要注意，这类塑料半筒的材质一般选用共聚PP或者POM，共聚PP的耐水性能更好，成本更低，适合民用净水场景，POM的刚性更高，耐磨性能更好，适合气压更高的气动管路场景；O形圈的硬度一般选用邵氏70度，这个硬度的O形圈装配阻力适中，密封面的接触应力均匀，不会因为硬度过高导致装配困难，也不会因为硬度过低在高压下被挤入配合间隙出现咬伤失效。很多现场安装出现的渗漏问题，其实不是零件本身的设计缺陷，而是安装的时候没有把管路插到底，管路端面没有顶到隔圈的定位面，导致O形圈的压缩量不够，或者是管路插入端没有做倒角，锋利的管端把O形圈刮伤，所以在建模的时候，也可以在半筒的入口位置做明显的插入深度标识结构，方便现场施工人员判断管路是否插装到位。另外这个半筒侧面的开槽结构，是为了适配释放环的动作，当需要拆卸管路的时候，按下释放环会把卡爪顶开，这时候半筒的开槽位置能给卡爪提供足够的张开空间，让卡爪脱离管路外壁，就能顺利把管路拔出来，开槽的宽度和深度都经过匹配，既不会因为开槽过大导致半筒的刚性不足，在承压的时候出现开裂，也不会因为开槽过小导致卡爪张开量不够，拆卸的时候卡爪刮伤管路外壁。
