桌面级小型数控刨铣加工设备结构设计

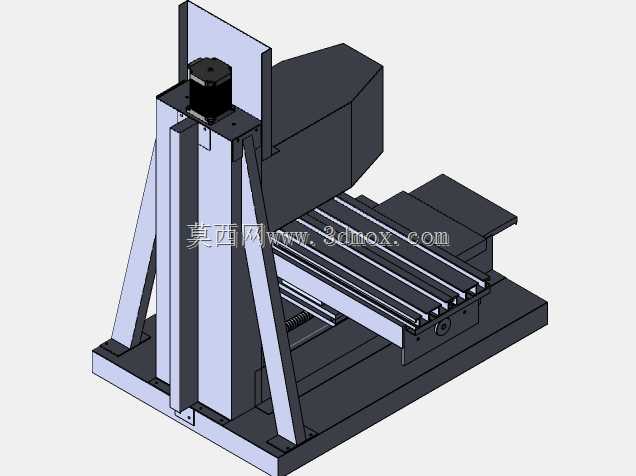

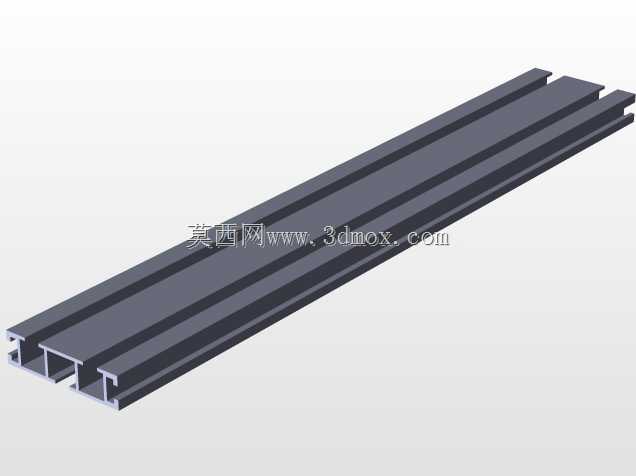

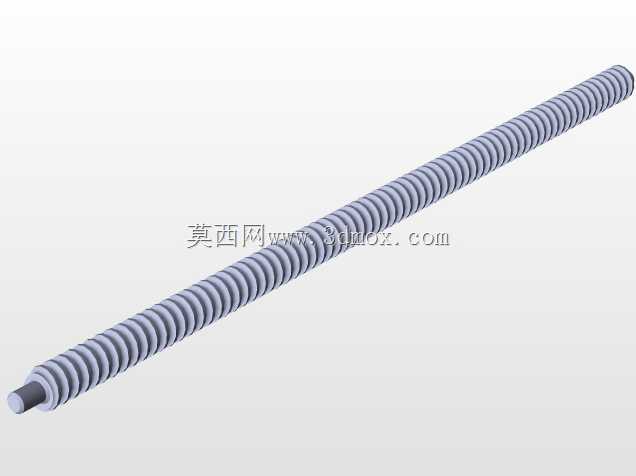

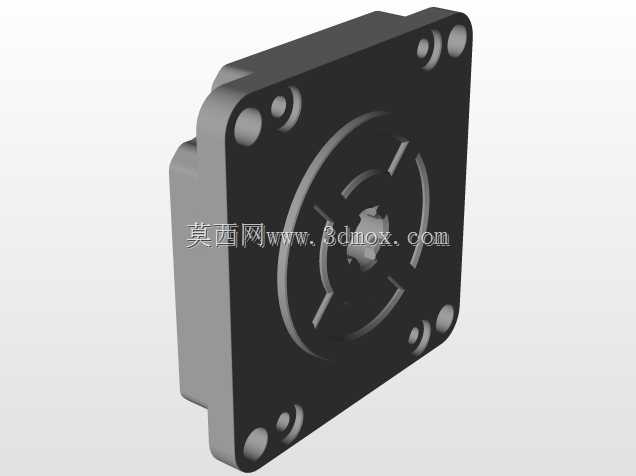

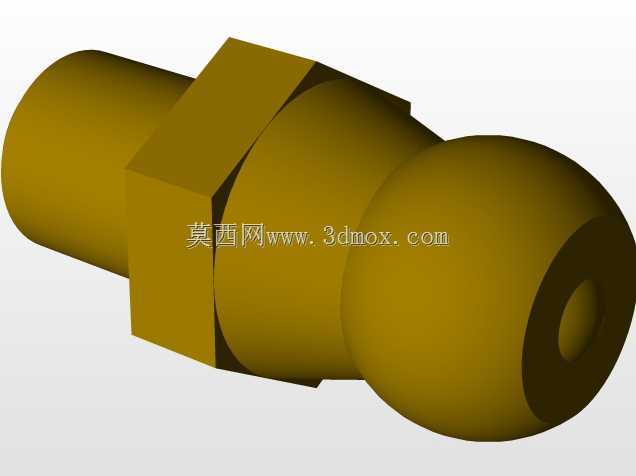

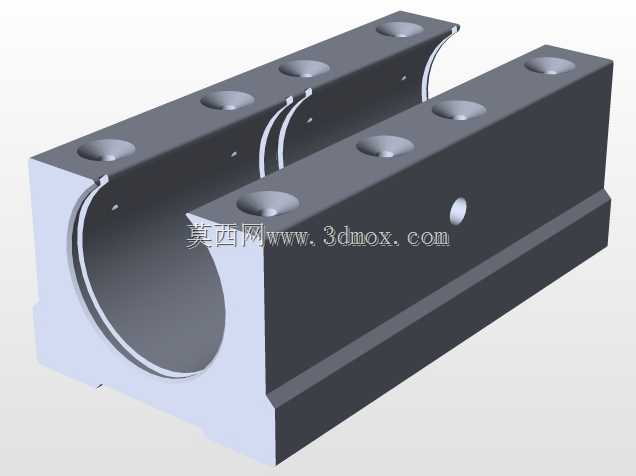

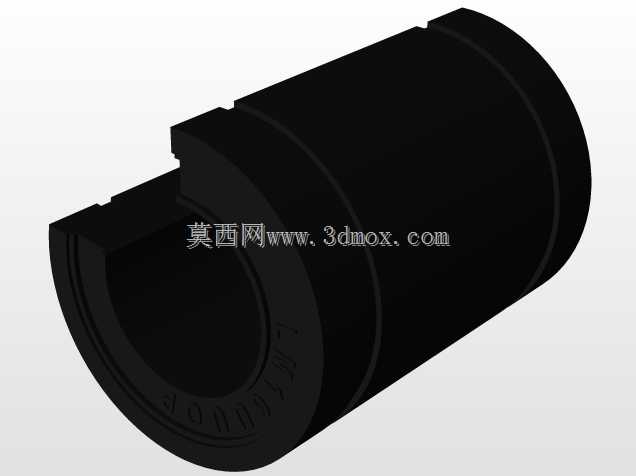

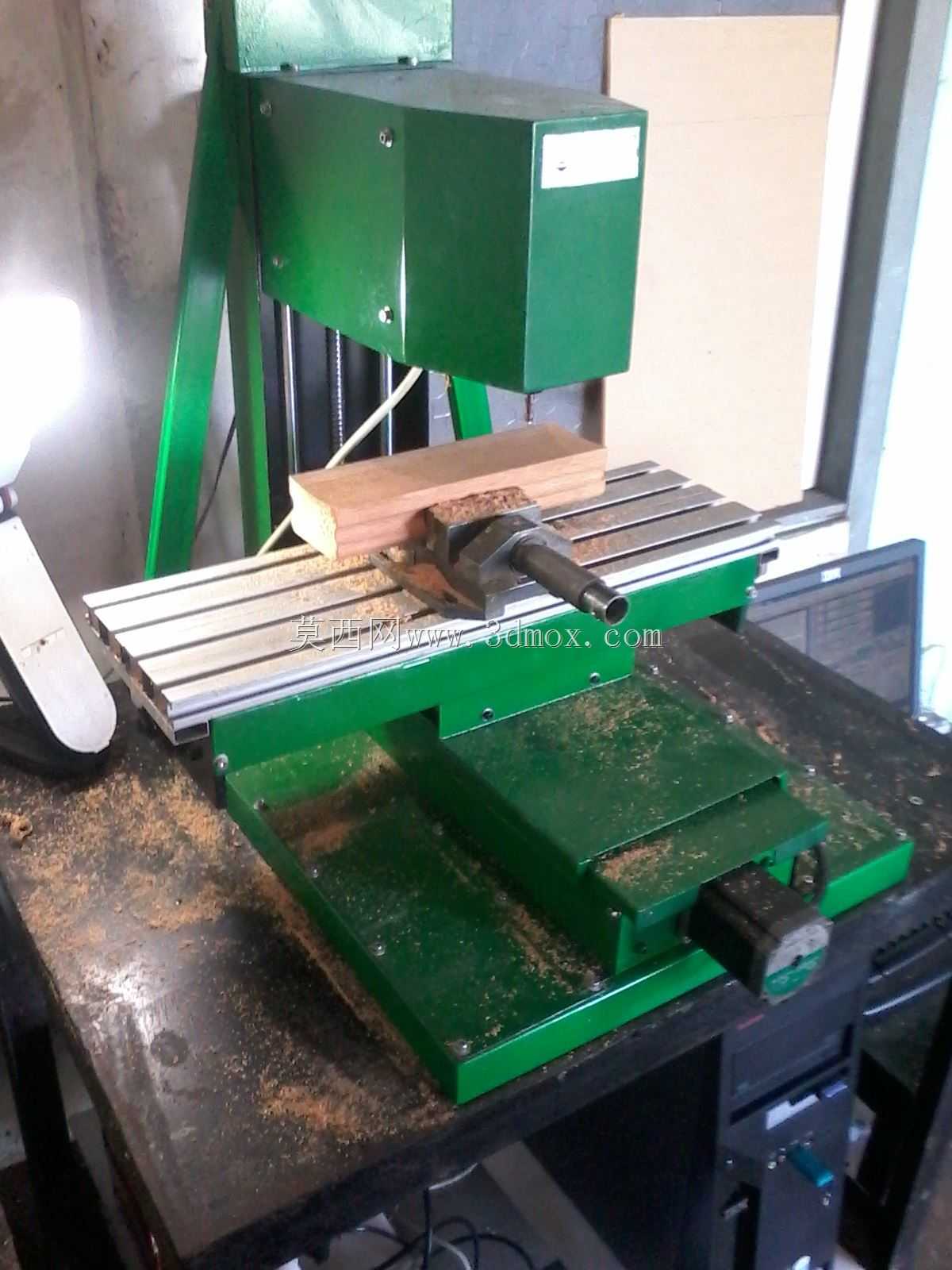

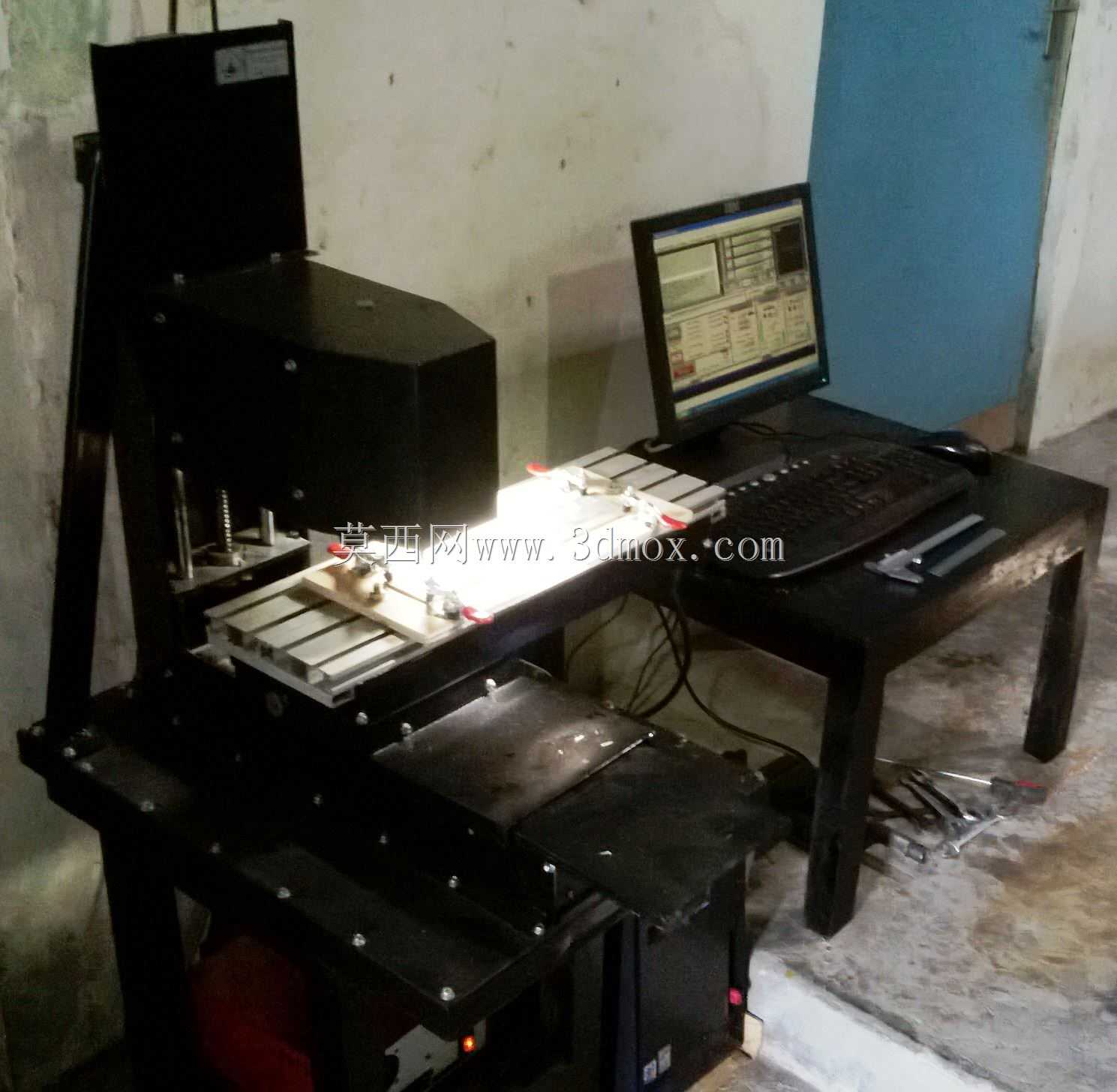

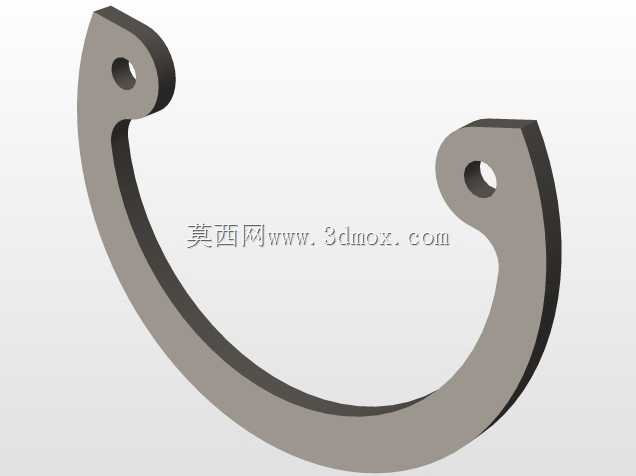

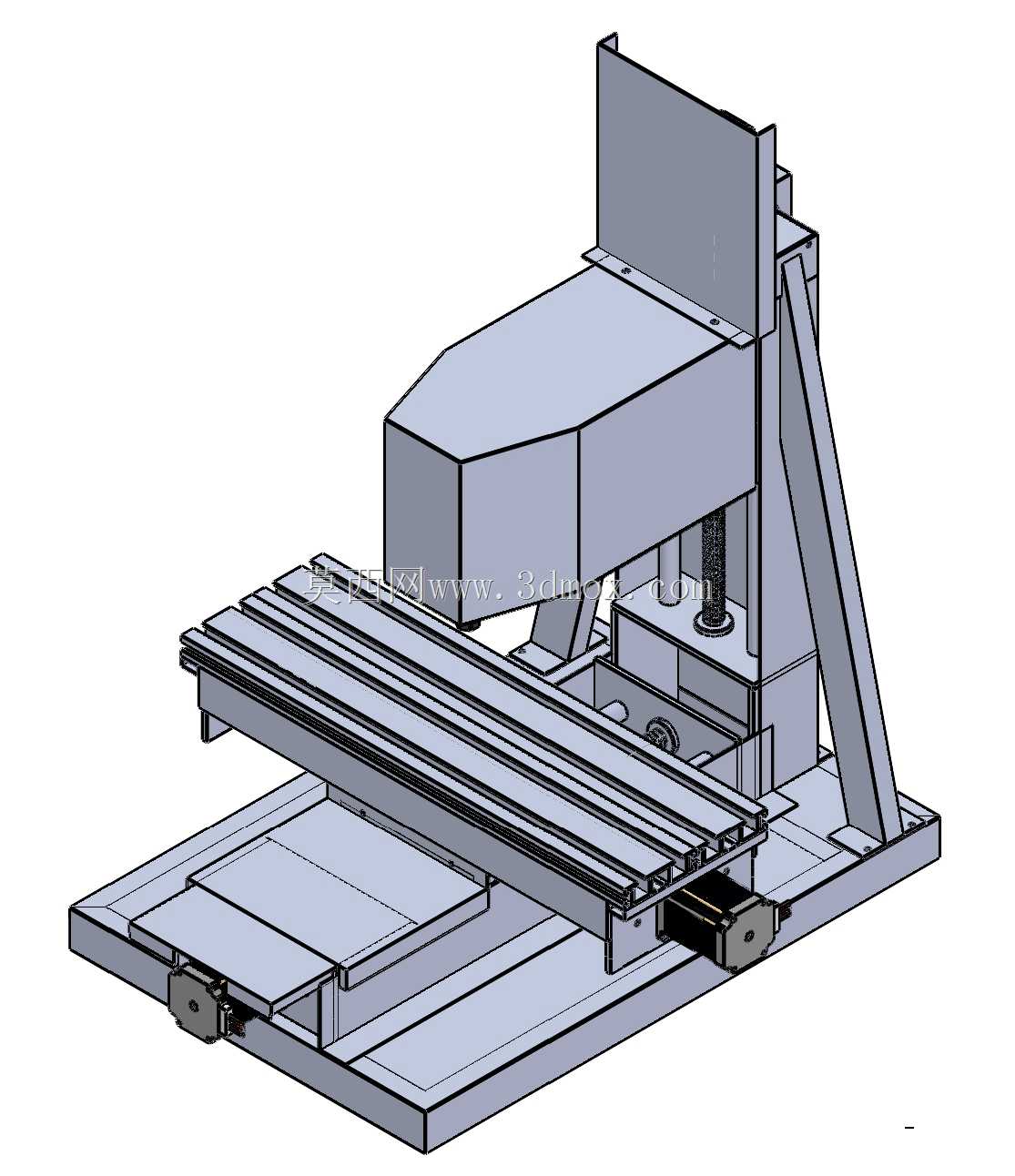

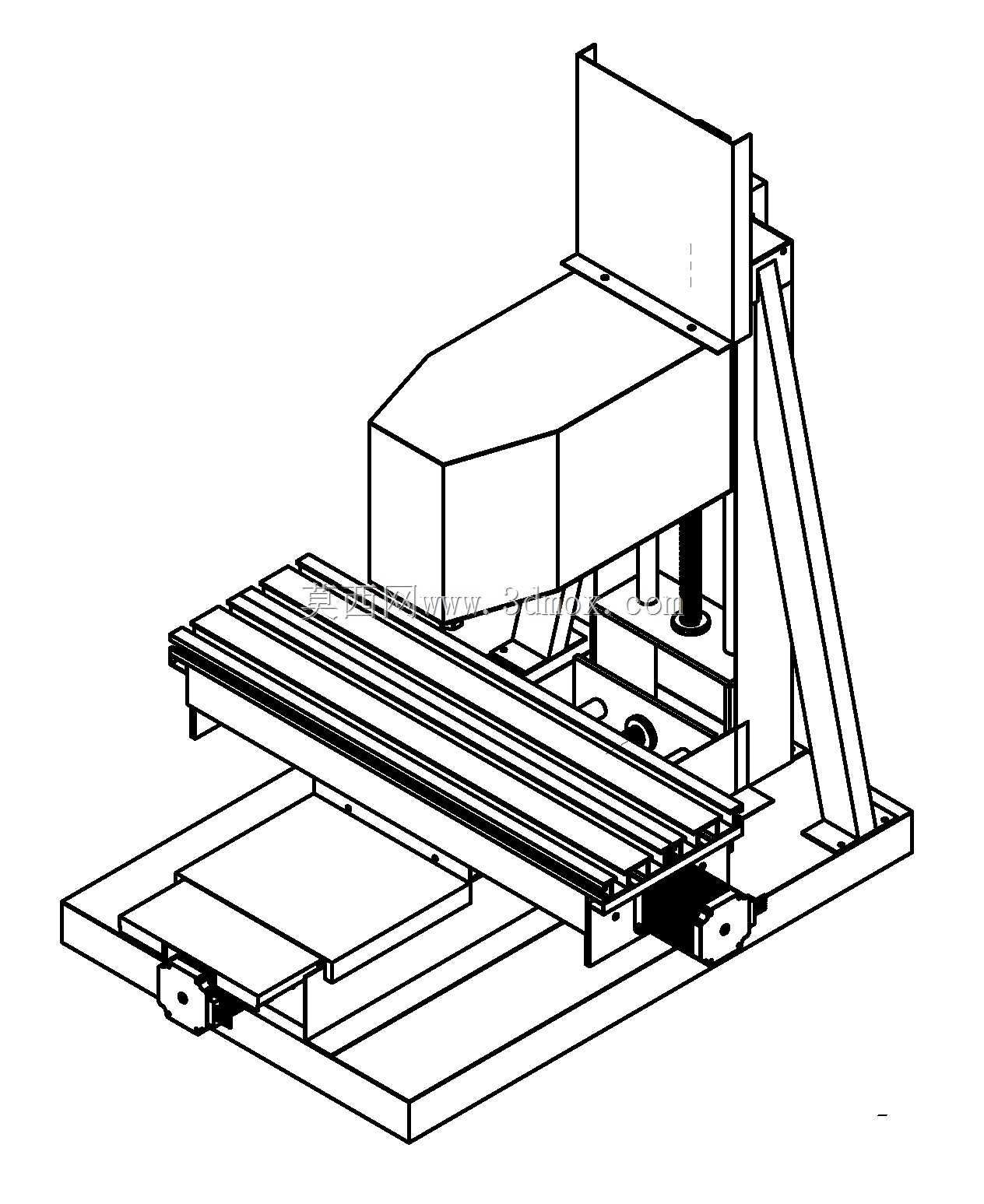

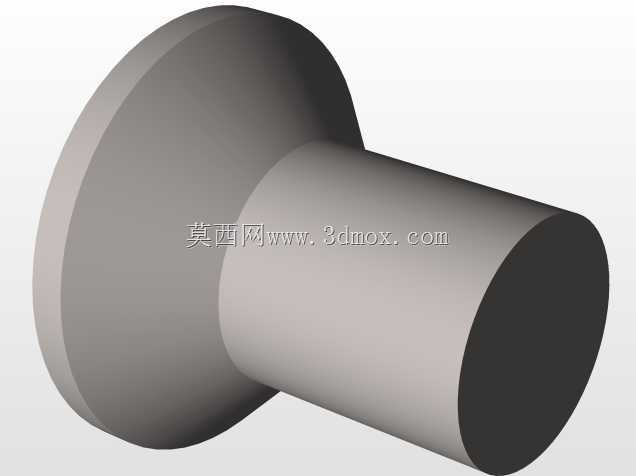

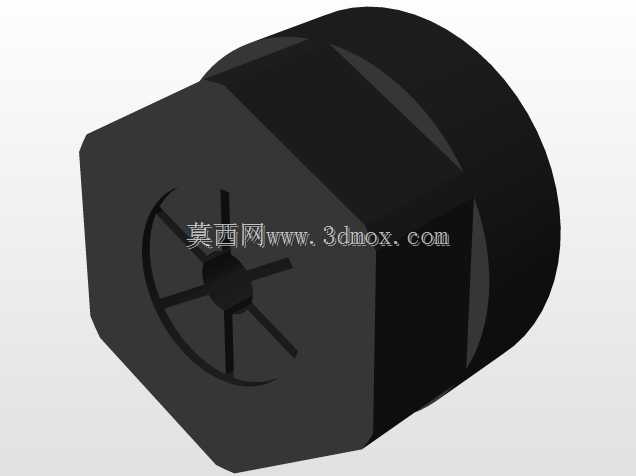

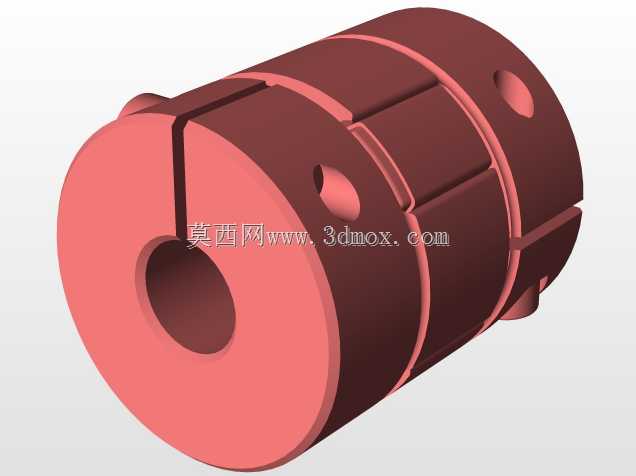

这款小型数控刨铣设备主要面向个人工作室、电子爱好者以及小型加工场景设计，可满足小尺寸工件的平面刨削、铣削加工需求，尤其适配PCB电路板的精密切削、塑料件的外形修整、软金属小件的粗精加工等场景，相较于工业级大型刨铣设备，它的占地面积更小，对安装场地的承重、空间要求更低，能够放置在普通工作台面上使用，适配个人DIY加工、教学实训、小批量样件试制等多种应用场景。设备整体采用龙门式框架结构，底座采用加厚钢板焊接成型，经过时效处理消除内应力，避免长期使用出现结构变形，底座上铺设平行铝型材工作台面，台面预留标准T型槽，方便不同规格的夹具安装固定，可适配最大加工幅面的工件装夹需求，工作台的X轴传动采用高精度滚珠丝杠搭配线性导轨，传动阻力小，定位精度可达0.02mm，能够满足精密小件的加工精度要求。Y轴传动设置在龙门横梁上，带动主轴安装座实现前后进给，Z轴采用垂直滑台结构，搭配配重支撑结构，避免垂直方向下滑影响加工精度，主轴采用高速风冷电主轴，转速可在0-12000rpm范围内无级调节，可适配不同材质的加工刀具，针对塑料、覆铜板、铝合金、软铜等不同材质的工件都能匹配合理的切削参数。设备的整体设计思路偏向模块化组装，各个传动部件、电控部件都采用标准化接口，后期维护更换配件十分便捷，框架的支撑腿采用斜撑加强结构，在高速切削时能够有效降低整机震动，提升加工表面的光洁度，设备的安装边界尺寸控制在800mm*600mm*700mm范围内，整机重量控制在120kg以内，普通的民用楼板承重即可满足安装要求，不需要额外做地基加固。电控部分采用集成式安装布局，驱动模块、控制板都集中安装在底座侧边的电控仓内，接线规整，既方便调试检修，也能避免加工产生的切屑、切削液进入电控部分造成短路故障，设备预留了标准的数控系统接口，可适配主流的开源数控控制方案，用户可根据自身需求选择对应的控制程序，实现自动化走刀加工，不需要人工手动操作进给，大幅降低小批量加工的人力成本，同时也能保证加工件的尺寸一致性，避免人工操作带来的误差。在实际使用过程中，这款设备既可以完成PCB电路板的轮廓铣削、钻孔加工，也可以对小型塑料外壳、铝合金结构件进行平面刨削、开槽、倒角等加工工序，对于手板制作、电子样机研发等场景来说，能够大幅缩短样件的加工周期，不需要外发加工等待排期，在家或者小型工作室内就能完成全套加工流程，设备的防护设计也充分考虑了小型加工场景的使用需求，运动部件都设置了防护挡板，避免切屑飞溅伤人，操作安全性更高。
