可承载150公斤重物的框架式摆动装置

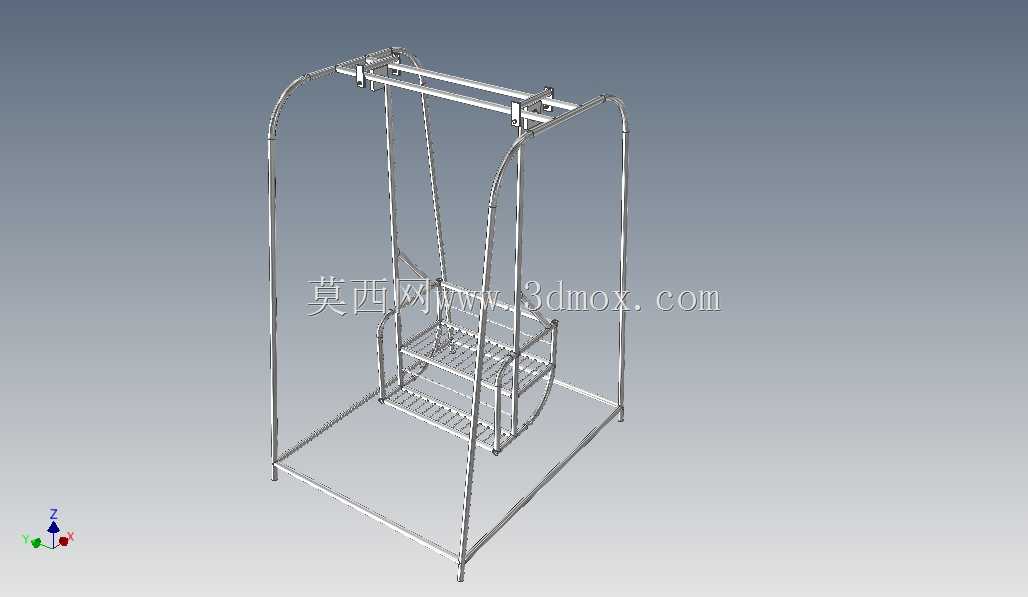

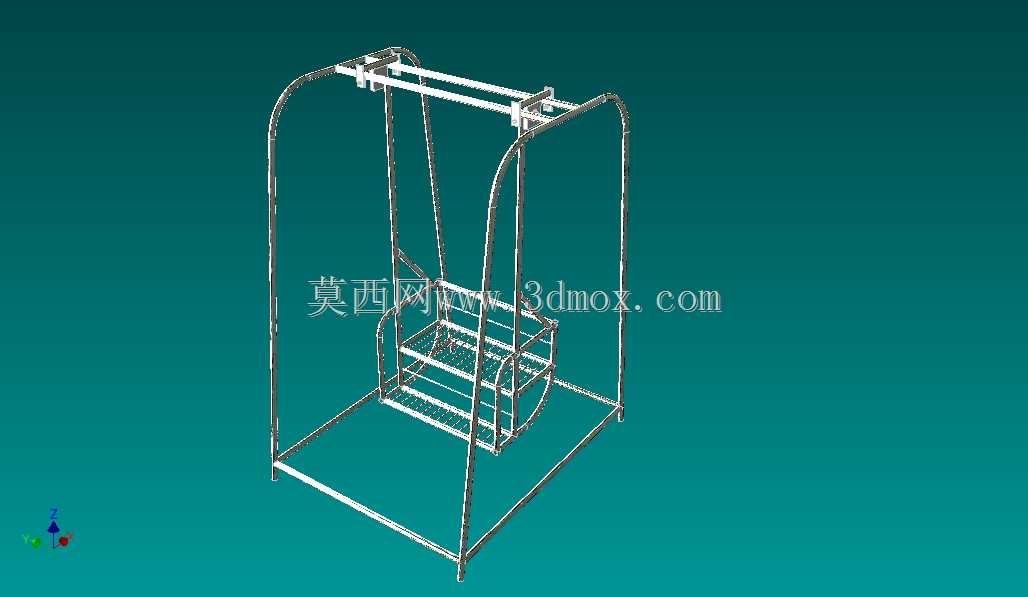

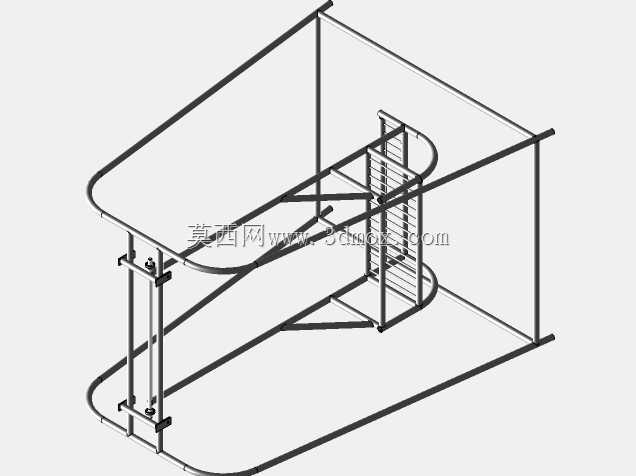

　　该摆动装置主要面向需要实现重物往复摆动作业的工业场景，常见于物料匀化处理、小型工件疲劳测试、特种作业工位的吊挂摆动工序，也可适配部分游乐设施的小型承载摆动单元改造需求，区别于轻载装饰类摆动结构，其核心设计目标是满足150公斤额定载荷下的长期稳定往复运行，避免结构形变带来的运行卡滞或安全隐患。从结构布局来看，装置采用双侧弧形弯管作为主支撑框架，底部为矩形焊接底架，通过地脚螺栓即可完成与安装地面的固定，安装边界需预留前后不小于1.2米、左右不小于0.8米的操作与维护空间，框架顶部设置横向承载梁，摆动吊挂组件通过滑动轴座与横梁连接，可根据实际作业需求调整吊挂点的横向间距，适配不同尺寸的载物平台。载物部分采用栅格状焊接吊篮结构，

　　边框采用整根管材弯折成型，栅格间距控制在50毫米以内，既能够避免小尺寸物料从缝隙脱落，又能最大化降低载物平台自身重量，减少摆动过程中的无效载荷损耗。设计过程中优先校核了主框架的抗弯截面模量，弧形支撑段在满载摆动至最大角度时的最大应力控制在材料屈服强度的30%以内，预留足够的安全冗余，吊挂转轴处采用自润滑衬套配合，无需频繁加注润滑脂即可保证摆动过程的顺畅性，避免长期运行后出现轴部磨损导致的摆动异响或间隙过大问题。摆动轨迹由顶部横梁的吊挂点间距与弧形框架的内轮廓共同约束，最大摆动角度可通过调整两侧框架上加装的缓冲限位块位置进行设定，避免摆动幅度过大导致载物平台与支撑框架发生碰撞，限位块采用聚氨酯材质，能够吸收摆动到极限位置时的冲击载荷，

　　降低结构共振带来的紧固件松动风险。底部矩形框架的四个支脚均设置了安装孔位，可适配膨胀螺栓或化学锚栓与混凝土地面固定，若需要在钢结构平台上安装，也可通过焊接压板的方式完成固定，固定点的水平度误差需控制在2毫米每米以内，避免因安装倾斜导致摆动过程中出现单侧受力不均的问题。装置的整体结构全部采用型材焊接成型，没有复杂的异形曲面加工件，普通机械加工车间即可完成全部零部件的制作与装配，焊接完成后需对整体框架进行去应力退火处理，避免焊接残余应力导致长期使用后框架出现形变，影响摆动精度与结构安全性。在实际使用场景中，该装置可搭配驱动组件实现自动往复摆动，也可作为无动力摆动承载架配合人工操作使用，

　　载物平台的栅格结构可根据实际承载物料的形态加装防滑垫板或者物料固定绑带挂点，适配不同类型的重物承载需求，比如在零部件涂装工序中，可将待喷涂工件固定在载物平台上，通过摆动实现工件各个面的均匀喷涂，减少人工翻转工件的工作量；在物料混合工序中，可将装有混合物料的容器固定在平台上，通过规律摆动实现物料的均匀混合，相比搅拌式混合结构不会破坏物料的原有形态。
