手持电动割草作业设备结构设计

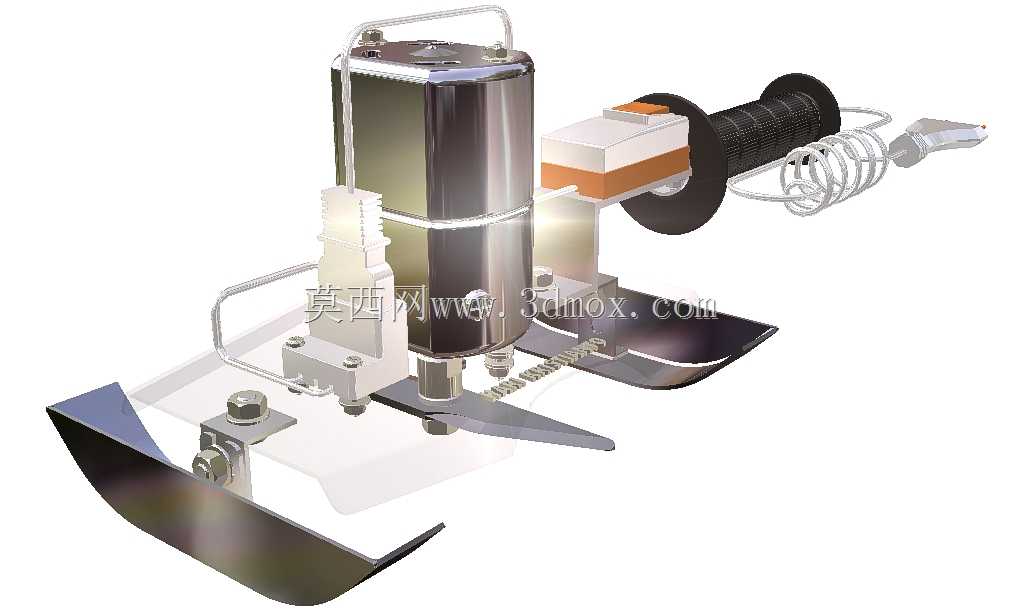

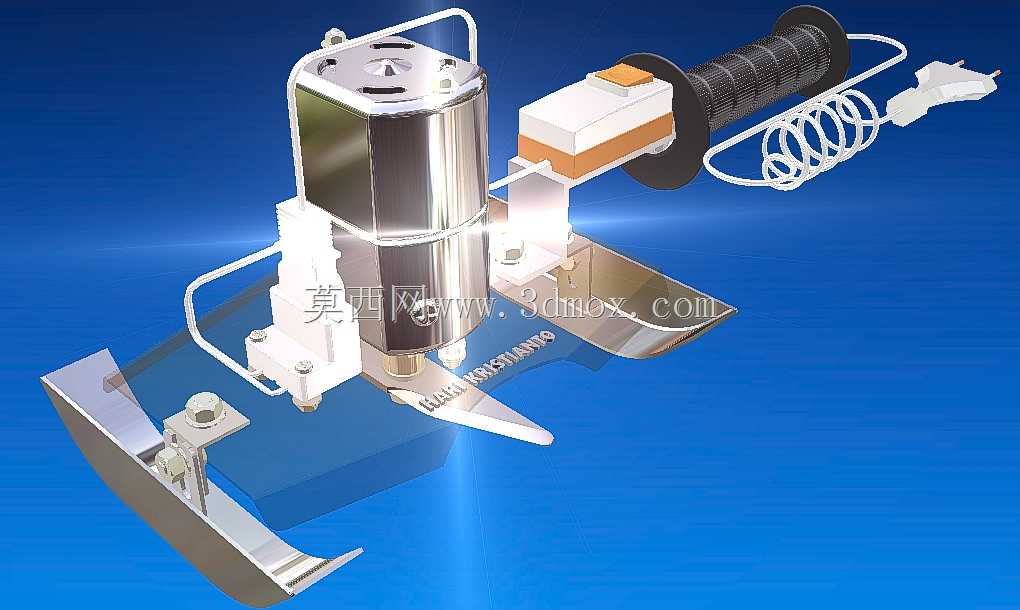

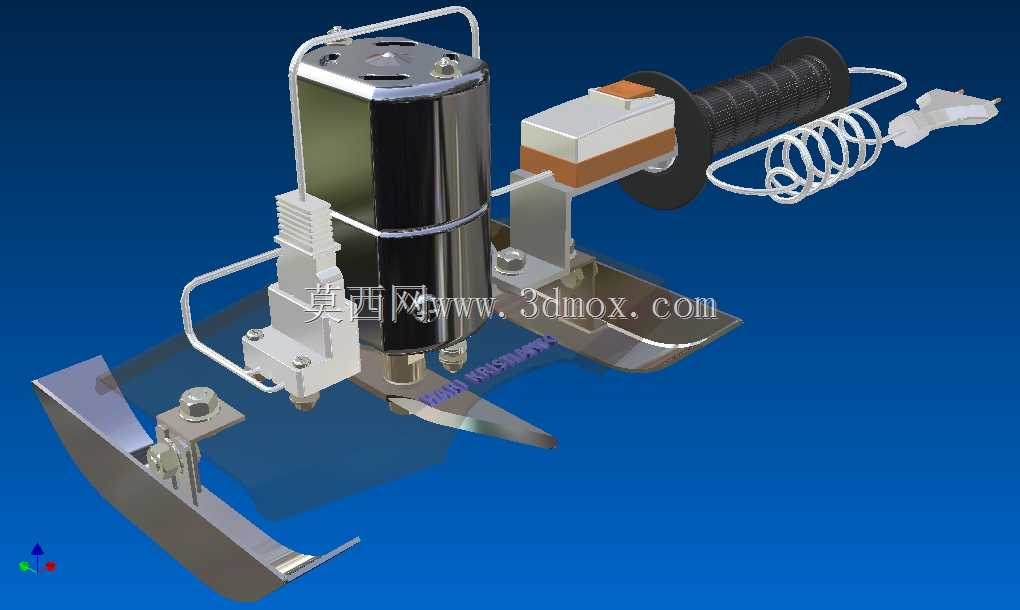

　　这款手持电动割草设备的三维结构，核心面向家庭庭院边角修整、小型苗圃行间除草、市政绿化带窄域作业这类场景设计，区别于大型坐骑式割草设备的大作业幅宽限制，手持结构能灵活切入绿篱根部、路缘石边、花卉种植间隙等大型设备无法覆盖的区域，完成精细化的杂草清理作业。从功能实现逻辑来看，设备采用电机直连切割组件的传动路径，省去了传统燃油割草机复杂的离合、减速传动结构，既降低了整机自重，也减少了传动环节的动力损耗，握持手柄处做了防滑纹理包覆，配合内置的螺旋式供电线缆走线结构，作业时线缆不会因为手腕转动出现缠绕剐蹭，适配单手握持持续作业的操作需求。设计阶段优先考虑了作业安全边界，切割刀盘外围设置了弧形防护挡板，

　　挡板的延伸范围覆盖刀盘旋转的前侧与下侧非作业区域，能避免切割过程中碎石、草屑飞溅到操作人员方向，挡板与刀盘的间隙控制在3毫米以内，既不会干涉刀盘高速旋转，也能阻挡直径超过2毫米的硬质杂物飞出。整机的动力单元采用立式圆柱布局，电机外壳做了散热筋结构设计，连续作业时的热量能通过金属外壳快速散出，避免电机过热触发保护停机；动力单元与握持手柄之间设置了绝缘连接座，即便电机出现漏电故障，电流也不会传导到握持区域，满足手持电动工具的绝缘安全要求。切割组件采用定刀配合动刀的剪切式结构，相比传统尼龙绳打草头，剪切式结构对硬质杂草、细灌木茎秆的切割效率更高，不会出现尼龙绳磨损断裂需要频繁更换的问题，刀盘的安装座采用快拆结构，

　　不需要额外工具就能完成刀片的更换与打磨，降低日常维护的操作门槛。从安装边界尺寸来看，整机不含电源线的长度控制在320毫米，切割作业幅宽为120毫米，动力单元的直径为65毫米，握持手柄的直径为38毫米，适配成年人手掌的握持尺寸，整机自重控制在1.2千克以内，长时间单手握持作业不会出现明显的肌肉酸胀。设备的电源线出线位置做了防弯折护套，护套长度为40毫米，能避免作业过程中电源线反复弯折出现线芯断裂的问题，电源插头采用国标两插结构，适配普通家用220V交流供电场景，不需要额外配置专用供电电源。在结构细节处理上，刀盘的旋转平面与防护挡板的下边缘保持2毫米的高度差，作业时挡板贴地滑行不会剐蹭地面，同时能保证切割后的留茬高度一致，

　　留茬高度可通过调整挡板上的可调支撑片实现5毫米到20毫米的范围调节，适配不同草坪品种的修剪高度要求。连接电机与刀盘的输出轴采用不锈钢材质，轴端设置了防尘密封圈，能阻挡草屑、灰尘进入电机轴承位置，延长轴承的使用寿命；设备的所有外部连接螺丝都采用内六角沉头结构，螺丝安装后表面与外壳齐平，不会出现凸起勾挂杂草、线缆的问题。从实际作业适配性来看，这款设备的重心落在握持手柄的前方30毫米位置，作业时手腕不需要额外施加向下的压力，依靠设备自重就能让刀盘贴合作业面，降低操作时的发力强度；手柄上的控制开关采用自锁式扳机结构，按下扳机后设备持续运转，松开扳机立即切断电源，同时设置了安全锁扣，非作业状态下锁扣能锁定扳机，避免误触启动设备。
