吉他制作维修专用手动摩擦弯曲工装

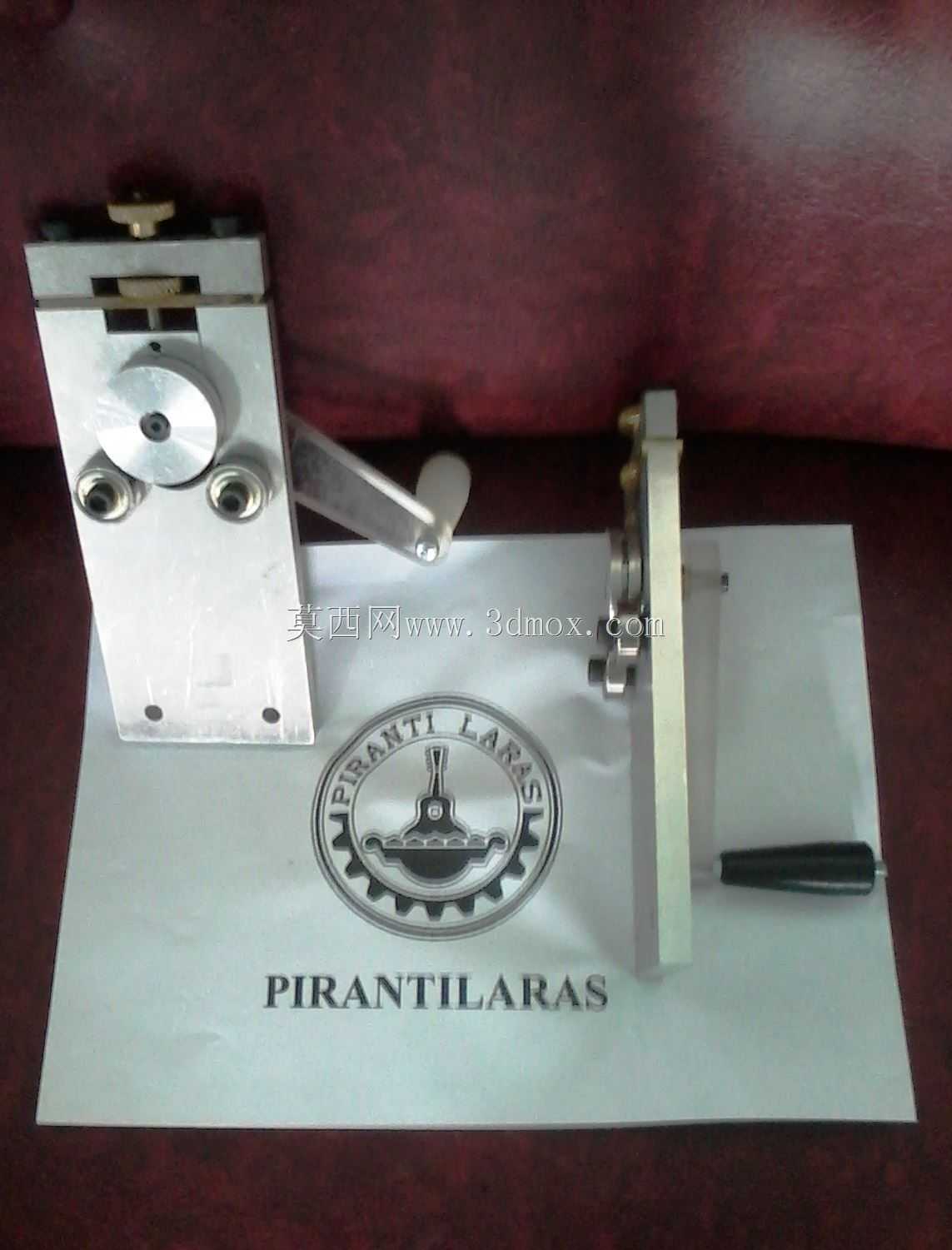

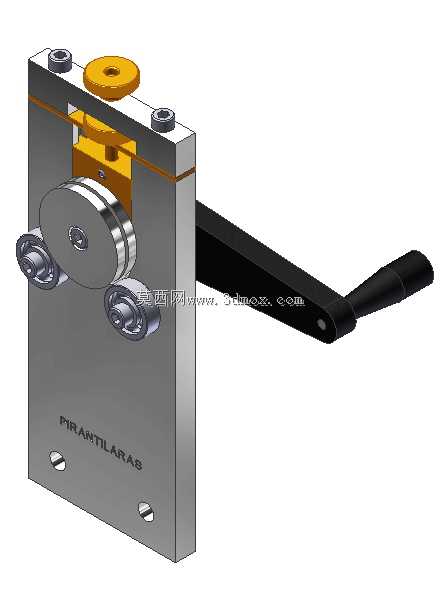

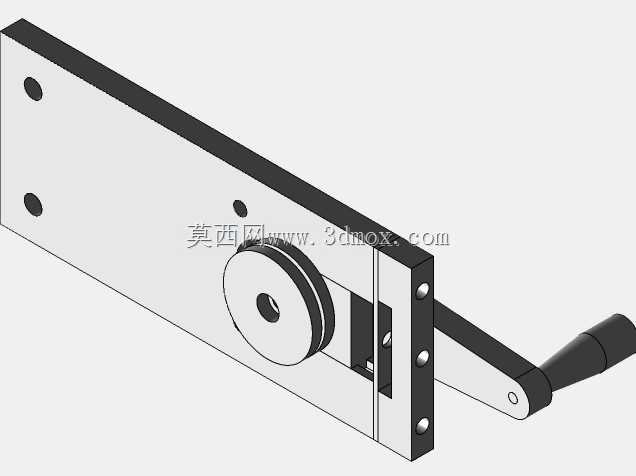

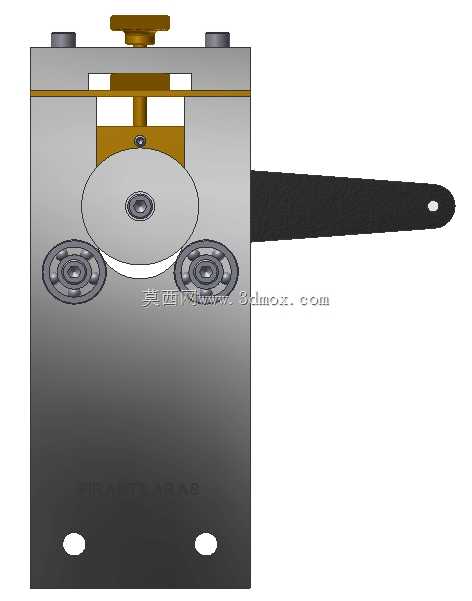

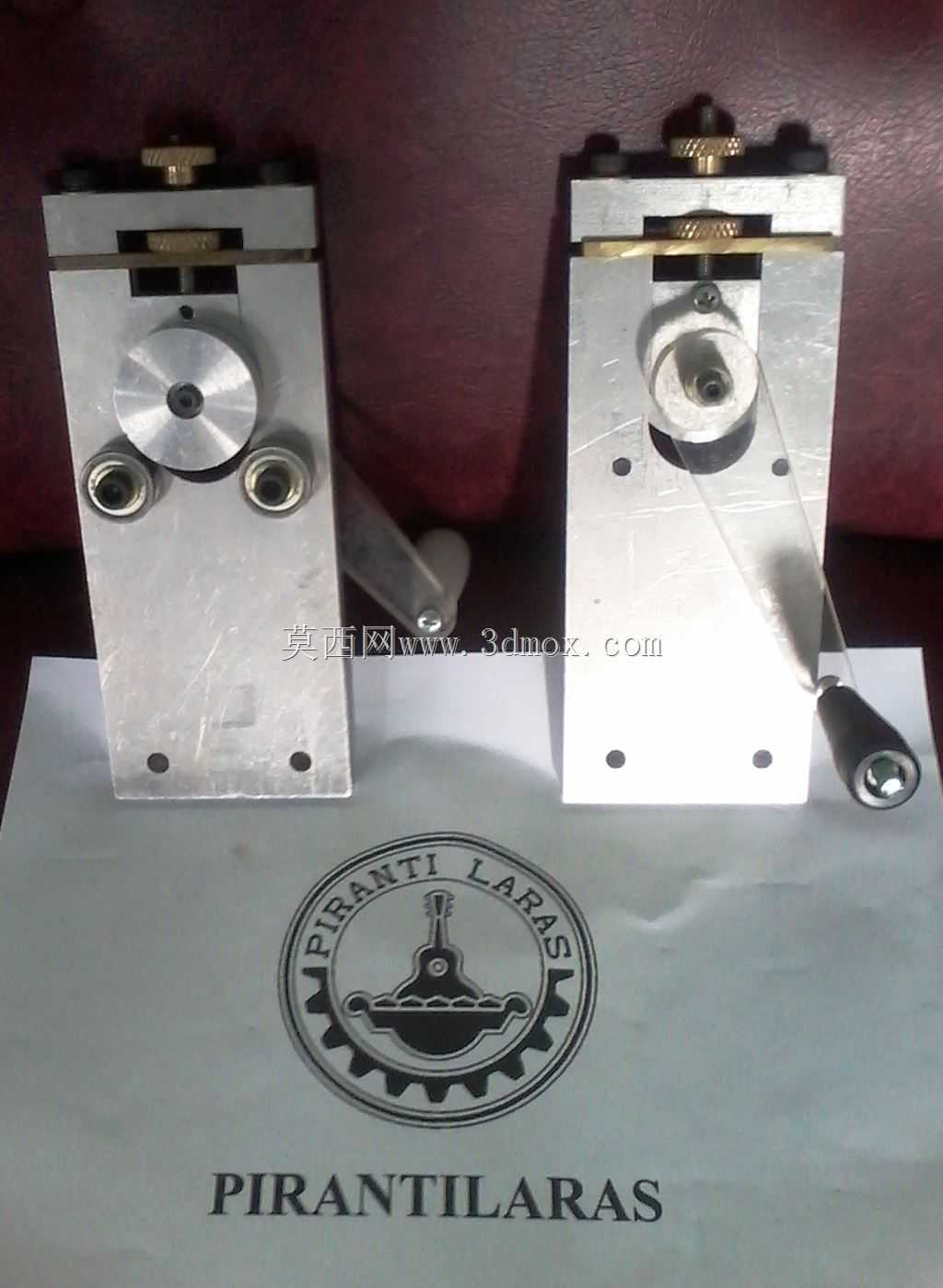

这款手动摩擦弯曲工装，主要面向吉他制作与乐器维修的细分作业场景，是针对吉他制作过程中金属配件、木质饰条的小曲率精准弯折需求开发的专用作业工具，能够覆盖民谣吉他、古典吉他、电吉他等主流品类吉他在生产制作、售后维修环节的局部弯折加工需求，解决小型作坊、个人制琴师缺乏专用小型弯折设备、通用弯折工具精度不足的痛点。在实际作业场景中，该工装可完成吉他品丝端部的弧度适配弯折、琴体包边金属饰条的随形弯曲、小型固定金属片的定角度弯折等工序，相比通用台钳加手锤的传统弯折方式，能够避免工件表面出现锤痕、褶皱、应力开裂等问题，弯折后的工件弧度一致性更好，与吉他琴体、指板的贴合度更高，能够有效降低后续打磨修整的工作量，提升制琴与维修的作业效率。从功能特性来看，该工装采用手动摇杆驱动的摩擦进给结构，作业时将待弯折工件置入滚轮组的定位间隙内，通过摇动手柄带动摩擦轮转动，依靠滚轮与工件表面的摩擦力带动工件进给，配合上方可调节高度的压轮实现不同厚度工件的弯折曲率控制，压轮顶部设置有调节旋钮，可根据待加工工件的厚度、目标弯折半径灵活调整压下量，适配0.5mm到3mm厚度的金属薄片、硬质饰条的弯折作业，滚轮组采用多轮导向结构，能够在弯折过程中持续约束工件的走料方向，避免工件出现偏斜、扭曲等变形问题。在设计思路上，该工装整体采用立式板式主体结构，主体支撑板选用加厚金属板材加工而成，保证长期手动作业下的结构刚性，避免受力后出现结构变形影响弯折精度；所有转动滚轮均采用销轴定位安装，转动顺畅无卡滞，滚轮表面做光滑处理，不会在工件表面留下压痕划伤；手柄采用加长力臂设计，符合人体工学操作角度，手动操作时无需施加过大的作用力即可完成弯折作业，降低长时间作业的操作疲劳感。从安装边界与外形尺寸来看，该工装整体结构紧凑，主体底座预留有两个固定安装孔，可通过螺栓直接固定在木质工作台、金属钳工台的台面上，安装时无需复杂的调平工序，固定后整体占用台面面积不足0.03平方米，不会占用过多的作业空间，适合小型制琴工作室、乐器维修门店的狭小作业台面布置；工装整体高度较低，摇柄转动时的运动半径经过合理规划，操作时不会与台面上的其他工具、工件发生干涉，整体操作空间友好，无需额外预留过大的操作空位即可完成全流程的弯折作业。
