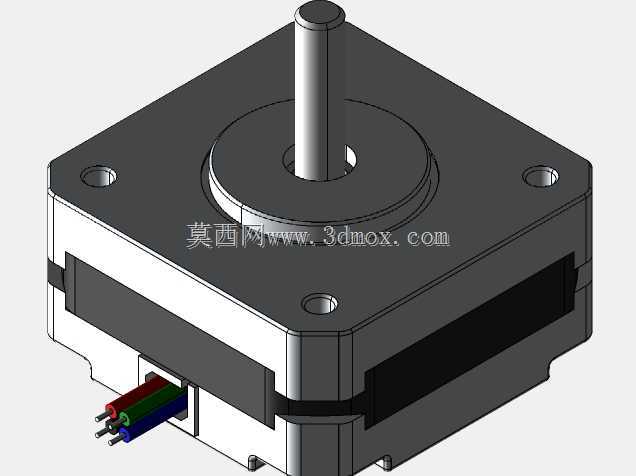

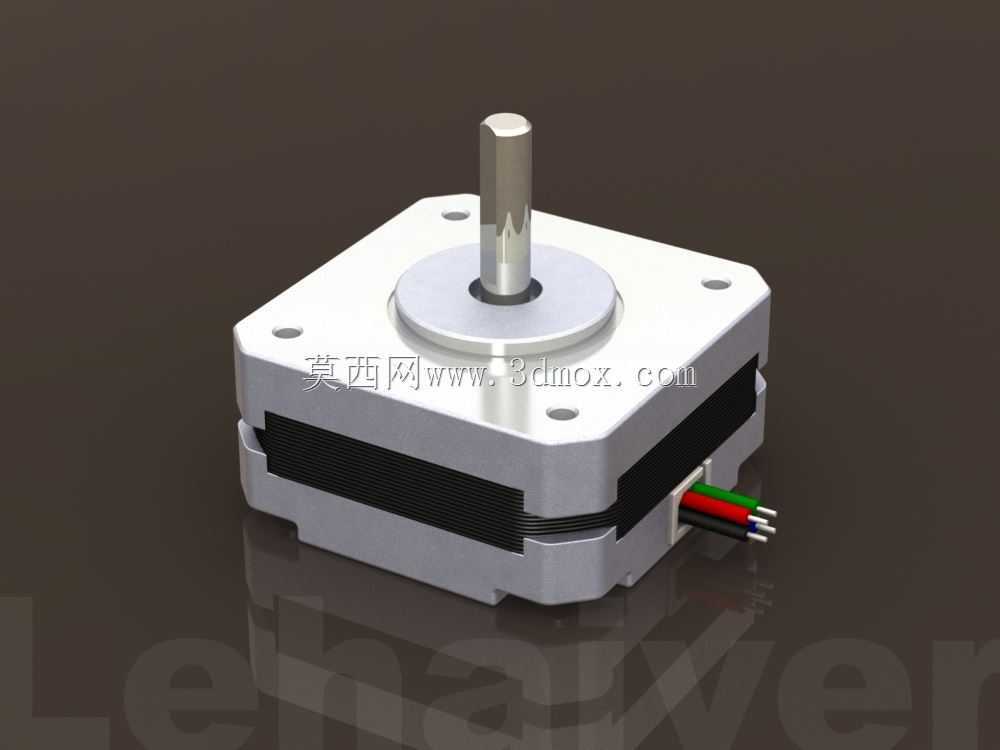

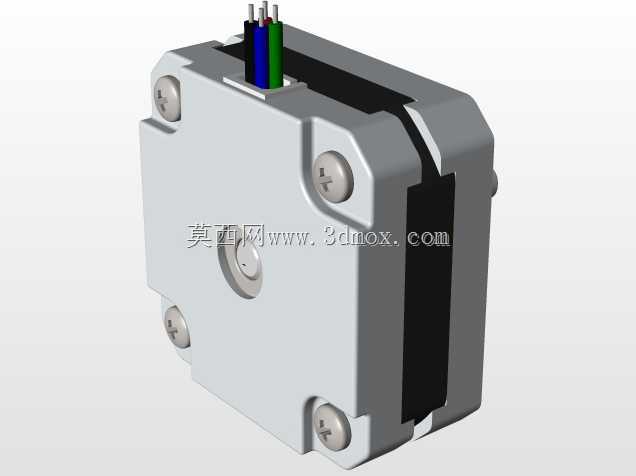

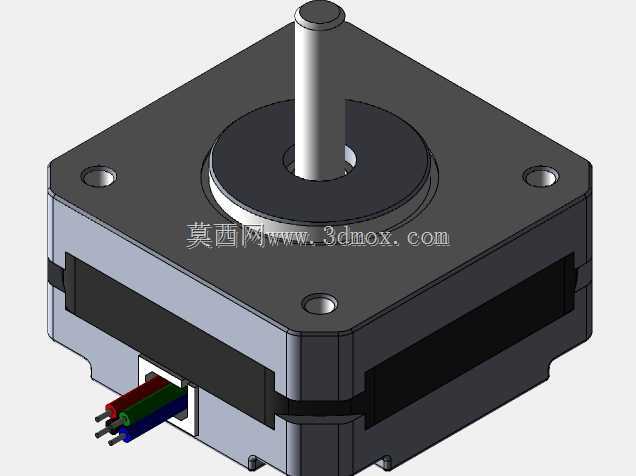

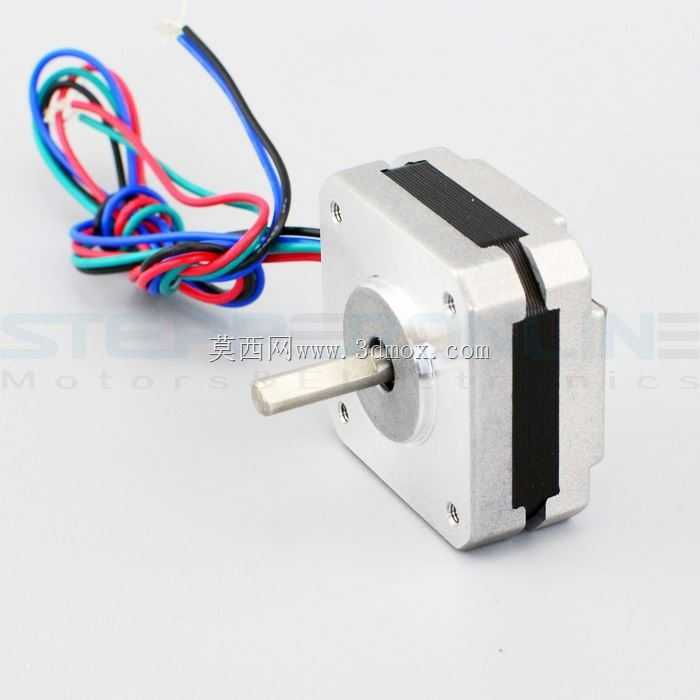

Nema17规格20mm机身步进电机结构设计

这款Nema17规格的步进电机，机身厚度为20mm，是小型自动化装备领域应用极广的开环控制动力元件，在桌面级3D打印机、小型数控雕刻机、桌面机械臂、智能物流分拣模组、医疗检测设备的送样机构、消费级自动化小装置中都承担着精准位移输出的核心作用。它依靠脉冲信号实现角位移的精准控制，每接收到一个脉冲信号就会转动固定的步距角，通过脉冲数量的累计就能实现精准的位置定位，通过脉冲频率的调整就能控制转速与加速度，无需额外的闭环反馈结构就能满足多数中低精度场景的定位需求，成本控制优势十分突出。从设计思路来看，这款电机采用了方形一体化机身结构，四个角预留了标准安装孔位，完全适配Nema17系列的通用安装规范，用户无需重新设计安装基座就能直接替换同规格的其他产品，大幅降低了设备的迭代改造成本。机身主体采用叠压硅钢片作为定子铁芯，外层包裹高强度工程塑料端盖与金属散热壳体，既保证了磁路的导通效率，又能在连续运行时快速散出绕组产生的热量，避免长时间工作出现的扭矩衰减问题。输出轴采用标准D型切面设计，能够和同步轮、联轴器、齿轮等传动部件实现无滑差的紧密配合，传动过程中的背隙控制在极小范围内，保证了位置控制的重复精度。尾部引出的三相接线端做了分色标识，方便用户快速对接驱动板的接线端口，避免接错线导致的电机反转或者驱动烧毁问题。从安装边界来看，这款电机的方形安装面边长为42mm，是Nema17系列的标准安装尺寸，安装孔的孔距、孔径都符合行业通用规范，输出轴的伸出长度、轴径也适配市面上绝大多数的配套传动件，20mm的机身厚度让它能够安装在空间极其紧凑的小型设备内部，不会占用过多的安装空间，在保证足够输出扭矩的前提下实现了设备的小型化轻量化设计。在实际使用场景中，这款电机能够在低速段输出足够的保持扭矩，带动负载启停时不会出现丢步问题，搭配对应的细分驱动器后可以实现更小的步距角分辨率，进一步提升位移控制的平滑度，完全满足桌面级自动化设备的运行需求。
