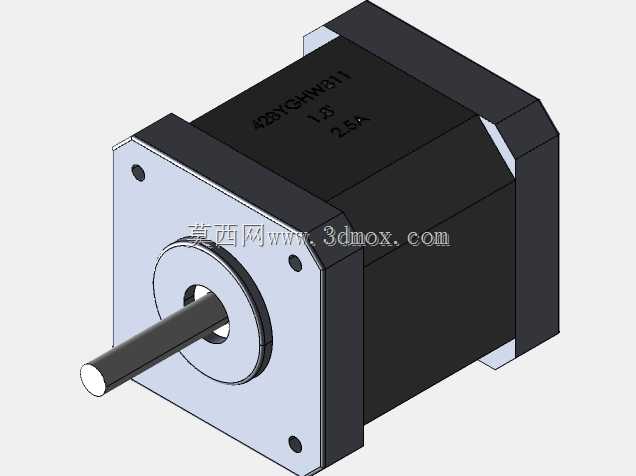

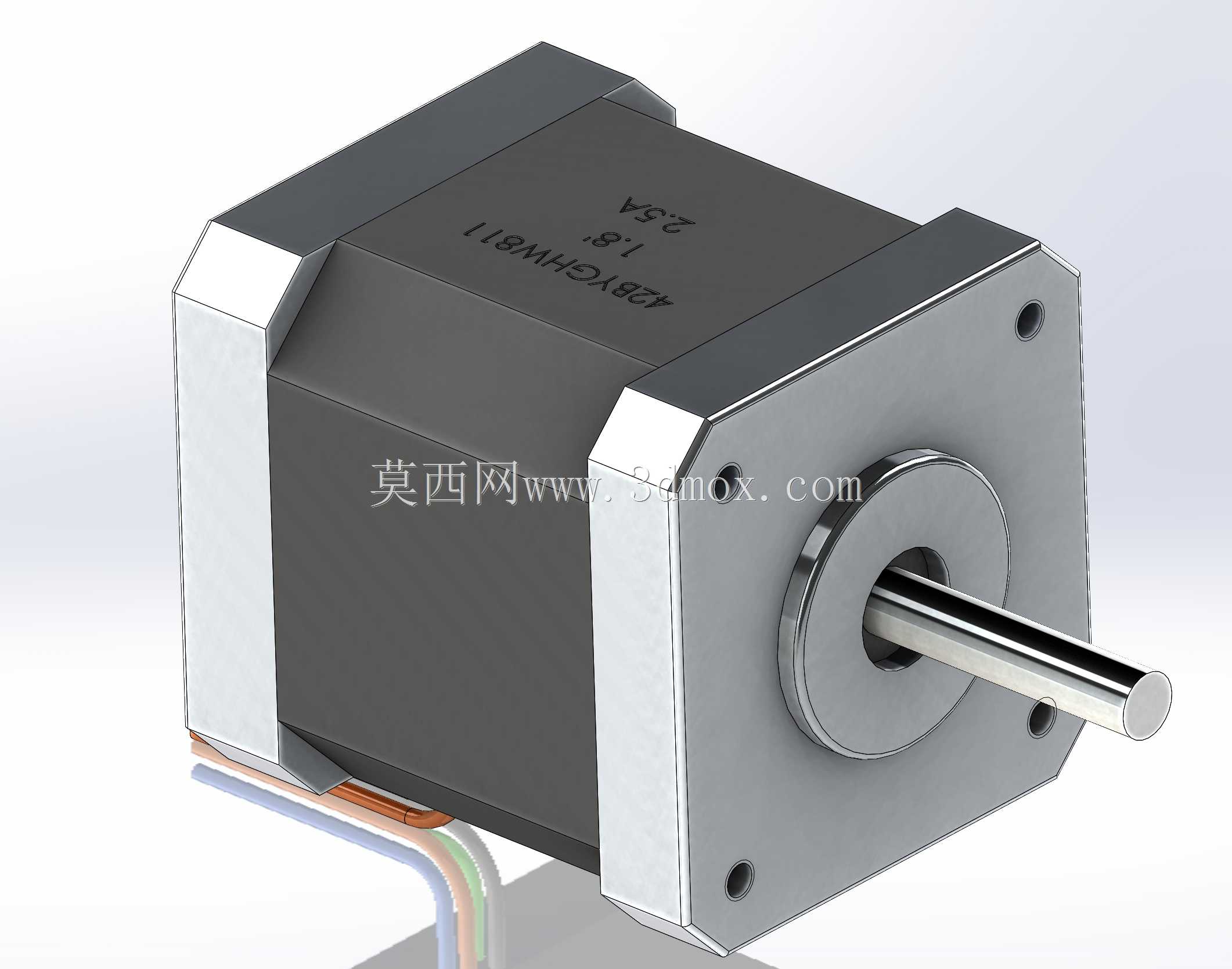

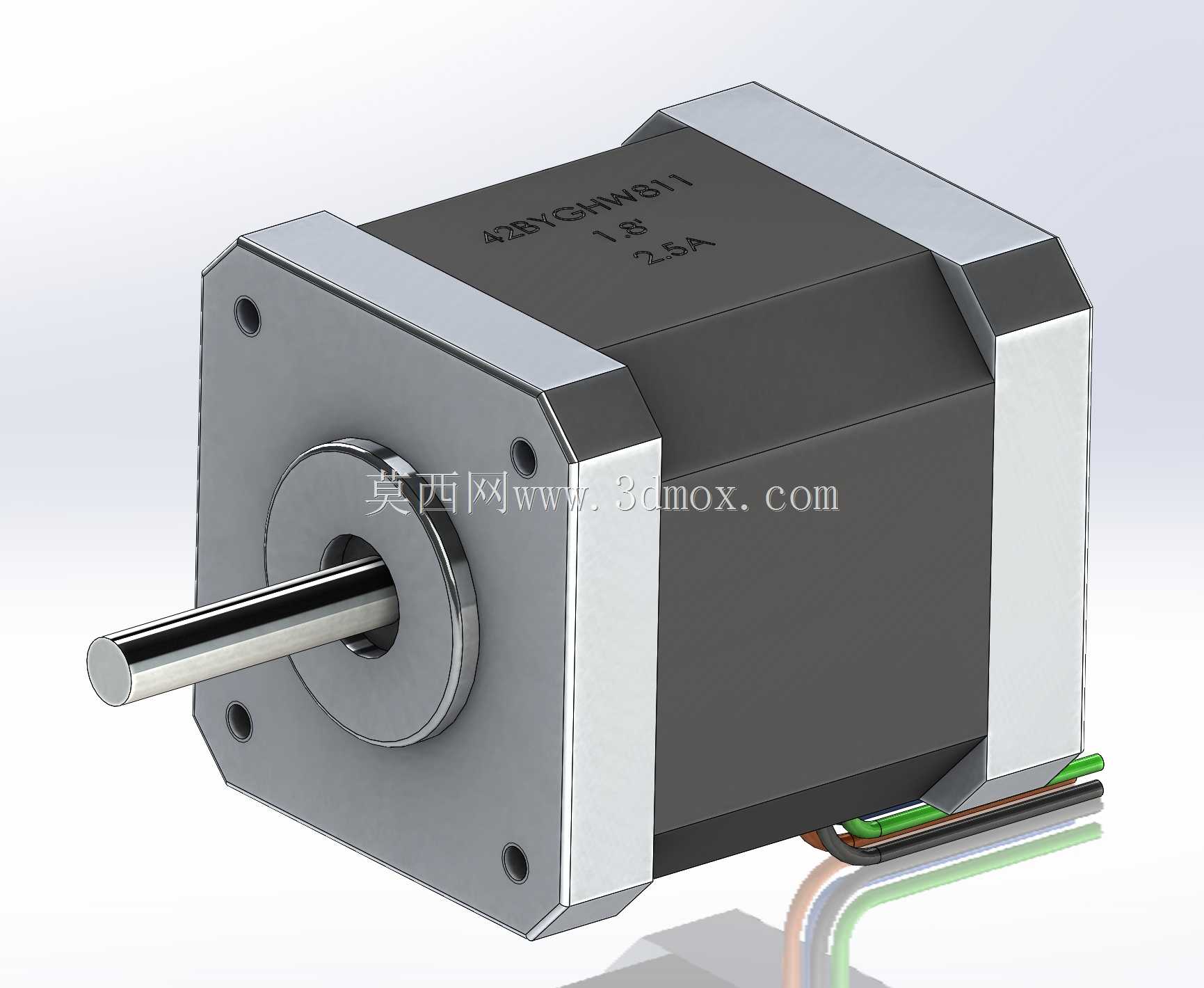

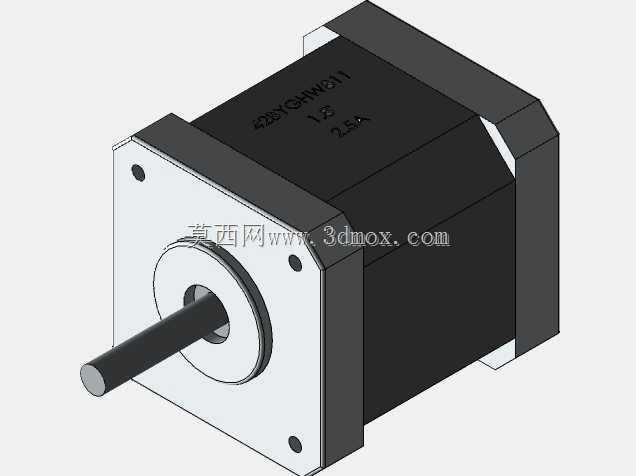

NEMA17规格42型步进电机三维结构

这款NEMA17规格的步进电机，是小型自动化传动场景中应用极广的执行元件，常见于桌面级3D打印机的进给轴驱动、小型雕刻机的位移传动、桌面机械臂的关节动力输出、智能安防设备的云台转动驱动，以及小型自动化生产线的物料分拣工位、医疗检测设备的样本输送模块中，凭借精准的开环定位特性，无需额外加装反馈编码器即可实现可靠的角度与位移控制，大幅降低小型设备的电控成本与结构复杂度。从实际用途来看，该款电机可将电脉冲信号转化为对应步距角的机械角位移，每接收到一个驱动脉冲就会转动固定角度，通过控制脉冲数量即可精准控制输出轴的转动角度，通过控制脉冲频率即可调节电机的转动转速，搭配对应的丝杠、同步带等传动副，即可将旋转运动转化为直线运动，实现精准的位置控制，适配各类需要低速大扭矩、高精度定位的小型传动场景。在功能特性上，该款电机为两相四线设计，额定电流2.6A，步距角1.8度，整步状态下每圈可实现200步的细分控制，搭配驱动器细分设置可进一步提升转动平稳性、降低低速运行时的振动与噪音；机身采用方形叠片定子结构搭配高强度铝合金端盖，既保证了磁路的闭合效率，又兼顾了机身的散热性能与结构强度，输出轴采用标准圆柱轴设计，可搭配联轴器、同步轮、齿轮等多种传动连接件，出线端采用直出引线设计，方便用户快速接线适配不同的驱动模块。从设计思路来看，该款电机严格遵循NEMA17安装标准，安装孔位、轴伸尺寸、机身安装面的形位公差均匹配行业通用规范，可直接替换同规格的其他品牌同尺寸电机，无需修改设备的安装结构；端盖的安装孔采用沉孔设计，螺丝锁紧后不会突出安装面，保证电机安装后与安装板完全贴合，避免安装偏差导致的轴系跳动问题；机身的棱角做了小倒角处理，既避免加工与装配过程中的锐边划伤，也提升了整体外观的精致度。在外形尺寸与安装边界上，该款电机的安装面为42mm×42mm的标准方形尺寸，安装孔中心距为31mm，适配M3规格的安装螺丝，输出轴直径为5mm，轴伸长度根据机身长度做了标准化匹配，机身长度可根据扭矩需求做对应调整，安装时仅需预留对应机身长度的轴向空间，以及输出轴连接传动件的径向空间即可，无需额外预留复杂的安装避让位，非常适合在结构紧凑的小型设备中做布局设计。
