锡林SDJ1000手动液压堆高车结构设计

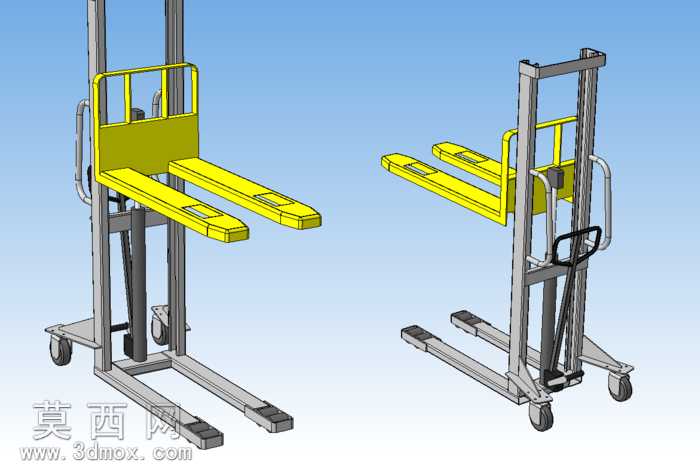

本作品为锡林SDJ1000手动液压堆高车的三维建模设计，建模过程严格遵循实物测绘尺寸与工程设计规范，完整还原了手动液压堆高车的全部功能结构与外观特征。建模阶段采用自底向上的装配设计思路，首先完成各独立零部件的参数化建模：针对货叉部件，精准还原了叉体的弯折弧度、防滑槽结构与承重加强筋设计，通过拉伸、切除、圆角等基础特征组合，还原货叉的金属切削成型结构，确保叉体的尺寸比例符合1吨额定载重的力学设计要求；门架部分采用双立柱槽钢结构建模，还原了立柱的导向槽、限位挡块与滚轮安装位，通过装配约束模拟门架的升降滑动配合关系，确保升降行程的参数与实物一致。液压提升单元作为核心功能部件，建模时完整还原了手动液压泵的泵体结构、压杆操作机构、泄压阀手柄与升降油缸的装配关系，对油缸的密封结构、活塞杆连接端做了细节刻画，清晰呈现手动液压驱动的动力传递路径。操作与行走部分，还原了后侧的防护靠背、操作扶手、转向轮与承重轮的结构，其中扶手的弯折角度符合人体工程学操作高度，轮子部分还原了轮架的转向结构与轮面的防滑纹理，底部支撑腿的外扩角度、支撑脚的防滑垫结构都做了精准还原。材质与渲染阶段，针对不同部件赋予对应材质属性：金属结构件赋予哑光钢材材质，调整金属粗糙度与反射参数还原工业钢材的磨砂质感；液压操作手柄、扶手防滑套赋予黑色硬质橡胶材质，还原橡胶的哑光漫反射特性；油缸活塞杆部分赋予抛光金属材质，呈现光亮的金属反射效果；轮子部分赋予耐磨聚氨酯材质，调整材质硬度与色泽还原工业脚轮的视觉特征。渲染时采用柔和的工业产品展示布光，通过主光源、补光与环境光的组合，清晰呈现各部件的结构轮廓与装配关系，多角度展示堆高车的正面、侧面结构，直观呈现设备的整体形态与功能布局。设计过程中充分考虑手动堆高车的实际使用场景，各部件的装配间隙、活动部件的运动行程都做了合理性校验，确保模型不仅具备外观展示效果，也能清晰呈现手动液压堆高车的工作原理与结构组成，可用于仓储设备结构教学、产品展示参考等场景。
