手动液压搬运叉车三维结构设计作品

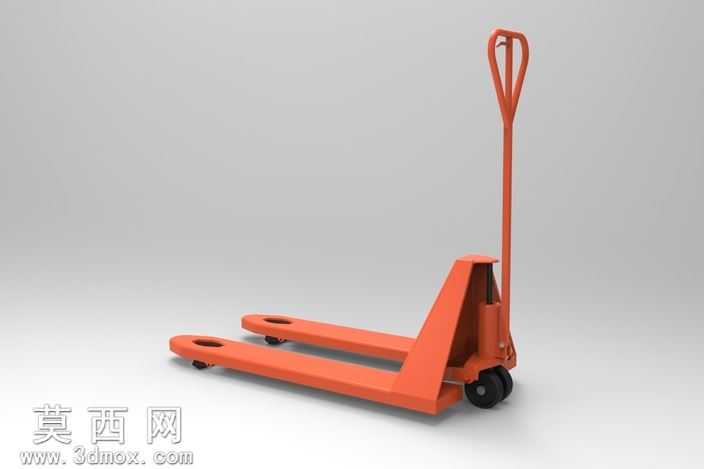

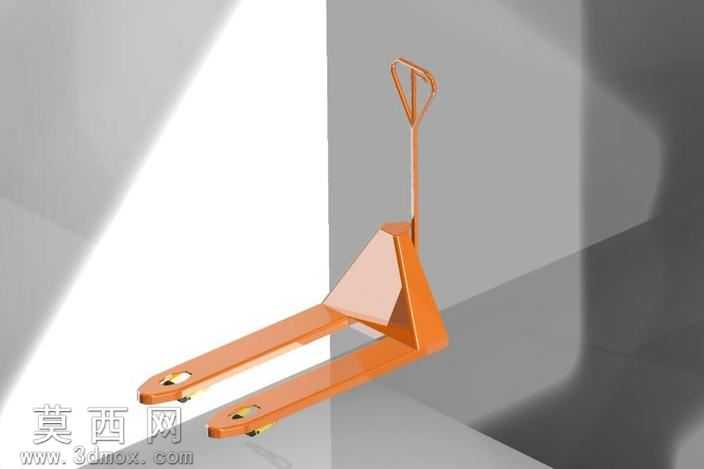

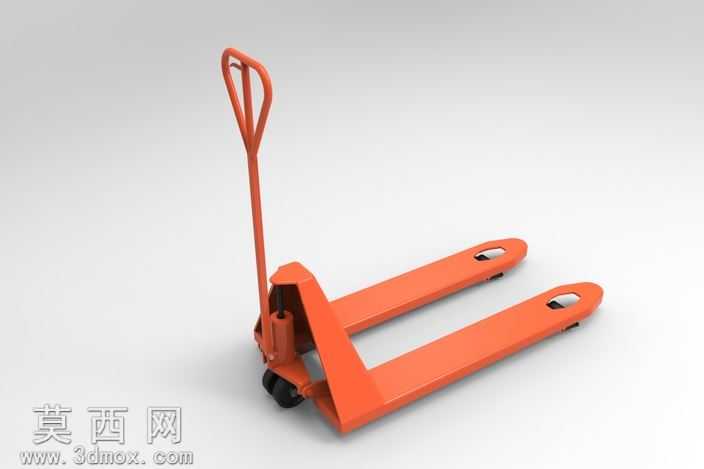

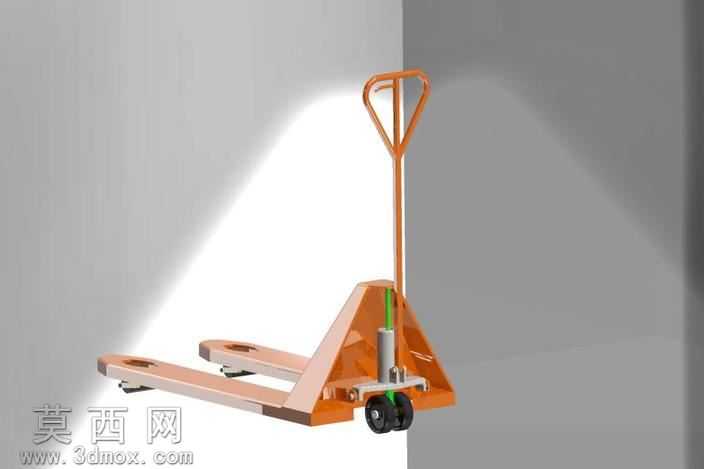

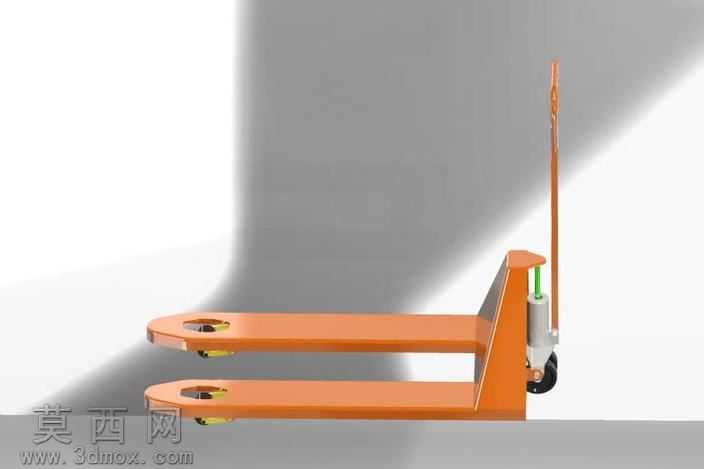

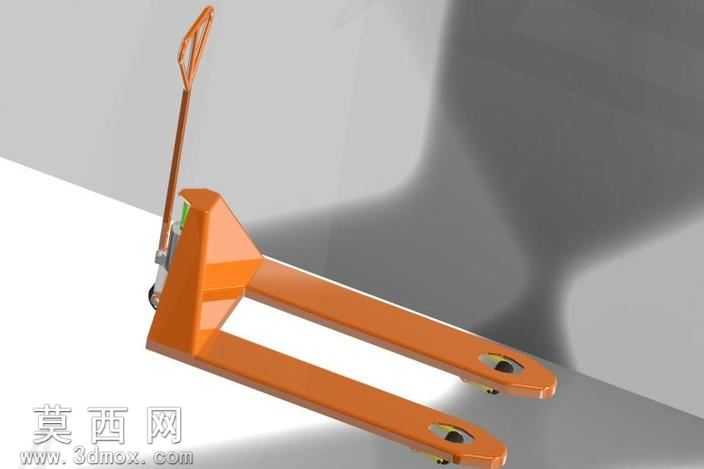

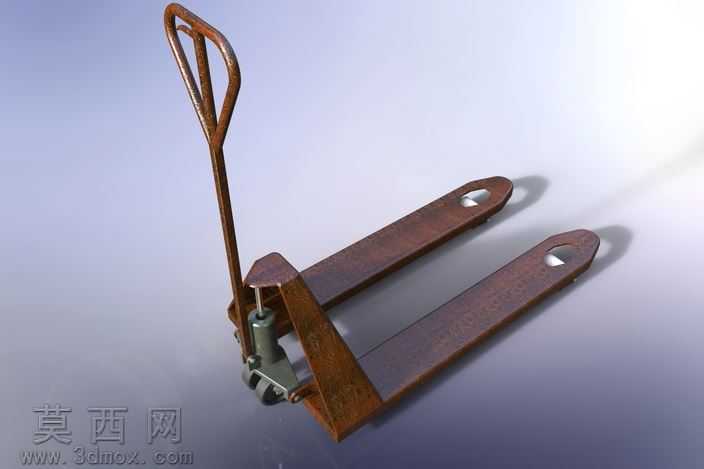

本作品为手动液压托盘搬运叉车的三维设计模型，建模过程严格遵循手动搬运车的实际工程尺寸比例，采用PTC Creo Parametric软件完成全参数化建模，所有零部件均按照真实装配约束完成组合，可直观呈现手动液压叉车的完整机械结构。模型整体采用高饱和度橙色作为主体外观配色，在渲染阶段为金属结构件赋予了哑光橘红喷塑材质，模拟真实叉车表面的耐磨喷塑工艺质感，操作手柄部分做了金属管材的弯折结构还原，手柄顶端的环形推拉结构完全符合人体工学操作的尺寸设计，方便作业人员握持施力。货叉部分采用等长平行的扁平叉臂结构，叉臂端部做了圆弧过渡的导入设计，便于顺利插入托盘底部的插孔，叉臂底部的承载轮、车体尾部的转向轮均做了独立的零件建模，还原了聚氨酯滚轮与金属轮架的装配关系，滚轮可模拟真实的转动动作。核心的液压升降泵体部分做了结构简化但功能逻辑完整的建模，清晰呈现了手动液压泵的安装位置与车体承重三角结构的连接关系，三角加强筋结构的设计完全匹配手动叉车的承重受力需求，可直观展示设备在承载重物时的力传导路径。建模过程中对所有钣金弯折件做了等壁厚处理，对焊接连接部位做了一体化结构还原，避免出现不符合实际加工工艺的破面、薄壁错误，渲染阶段采用了柔和的影棚光源，多角度呈现叉车的外观形态与结构细节，整体模型可用于仓储物流设备的教学演示、产品结构优化参考、搬运作业场景的三维可视化搭建，能够直观展现手动液压叉车无需额外动力、依靠人力即可完成托盘货物起升与短距离搬运的功能特点，还原了这类仓储常用设备紧凑灵活、操作简便的结构特性。
