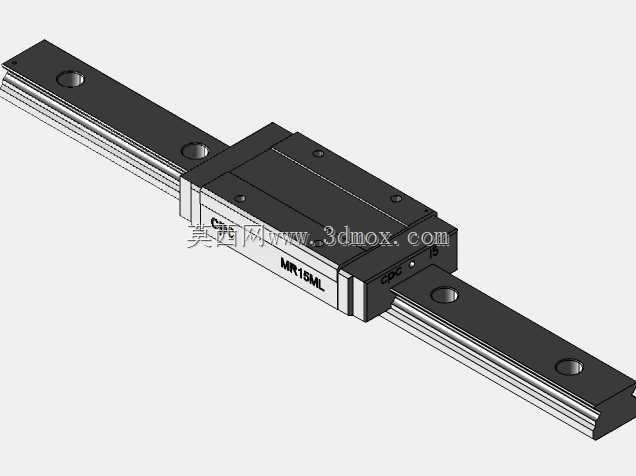

CPC微型直线导轨滑块组件结构设计

这款微型直线导轨滑块组件，是精密线性传动场景下的核心功能部件，主要服务于对安装空间、传动精度有严苛要求的中小型自动化设备领域，常见应用场景涵盖3C电子精密装配工位、小型检测设备的位移滑台、医疗实验仪器的进给机构、半导体封装设备的短行程传动单元，以及桌面级数控加工设备的轴向运动模块，能够在紧凑的设备内部空间里，提供稳定顺滑的直线往复运动支撑。从实际用途来看，该组件通过导轨与滑块之间的滚动体循环结构，将传统滑动摩擦转化为滚动摩擦，大幅降低运动过程中的摩擦阻力，既可以减少驱动端的动力损耗，也能有效降低长期运行带来的部件磨损，保障长期使用下的运动精度一致性，同时滑块自带的密封结构能够阻挡外界粉尘、碎屑进入滚动接触区域，适配车间多尘的常规生产环境，降低日常维护的频次。在功能特性上，这款MR系列微型导轨具备高刚性、低摩擦阻力、运动平顺无卡顿的特点，滑块与导轨的配合间隙经过精密调校，既不会出现间隙过大导致的运动晃动，也不会因为预压过大造成运行阻力陡增，能够同时满足轻载高速位移和低速平稳进给的不同工况需求，滑块端面自带的润滑结构可以存储少量润滑脂，延长单次润滑后的有效运行周期，减少设备运维的工作量。从设计思路层面，这款产品采用了标准化的模块化设计思路，导轨部分采用合金钢材质经淬硬处理加工，保障导轨滚道的硬度与耐磨性能，滑块主体采用高强度合金加工，在尽可能压缩整体外形尺寸的前提下，保证部件的结构强度，避免负载下出现形变影响传动精度，安装孔位采用行业通用的标准间距设计，能够直接适配多数常规小型滑台的安装接口，无需额外做安装位的定制改造。在外形尺寸与安装边界上，这款15规格的微型导轨整体宽度适配紧凑安装空间，导轨上的沉头安装孔沿长度方向等距分布，用户可以根据实际需要的行程裁切对应长度的导轨，滑块的安装螺纹孔位置、孔距均遵循同规格产品的通用尺寸标准，安装时只需要将导轨通过沉头螺钉固定在设备基座的安装平面上，再将滑块通过螺钉与移动负载平台连接即可完成装配，安装平面的平面度公差要求适配常规机加工件的精度范围，不需要额外做超高精度的基面处理就可以达到预期的运动精度，滑块的整体高度较低，能够有效降低移动负载的重心，提升高速运动下的整体稳定性，避免运动过程中出现负载侧翻的风险。
