集成GT2皮带轮的20T规格直流驱动电机

　　在小型自动化传动结构、桌面级精密输送机构、3D打印送料模组、小型智能装备的动力端设计中，带集成皮带轮的直流电机是非常常见的动力选型对象，这款集成GT2规格20齿皮带轮的直流电机，正是针对紧凑空间内的同步带传动场景做的一体化结构设计，省去了用户额外选配、安装皮带轮的工序，也规避了二次装配带来的同轴度误差问题。

　　从实际应用场景来看，这类电机常被用在对传动精度有一定要求、安装空间局促的小型设备里，比如桌面型点胶机的轴系驱动、小型分拣输送带的动力辊驱动、教育类机器人竞赛的行走机构动力端、小型雕刻机的进给传动，还有部分民用智能设备的直线模组驱动，都能看到这类集成带轮直流电机的身影。和需要额外装配皮带轮的光轴电机相比，一体化的结构减少了传动链上的连接零件数量，既降低了装配环节的累计公差，也减少了后期运行过程中连接件松动带来的传动打滑、异响问题。

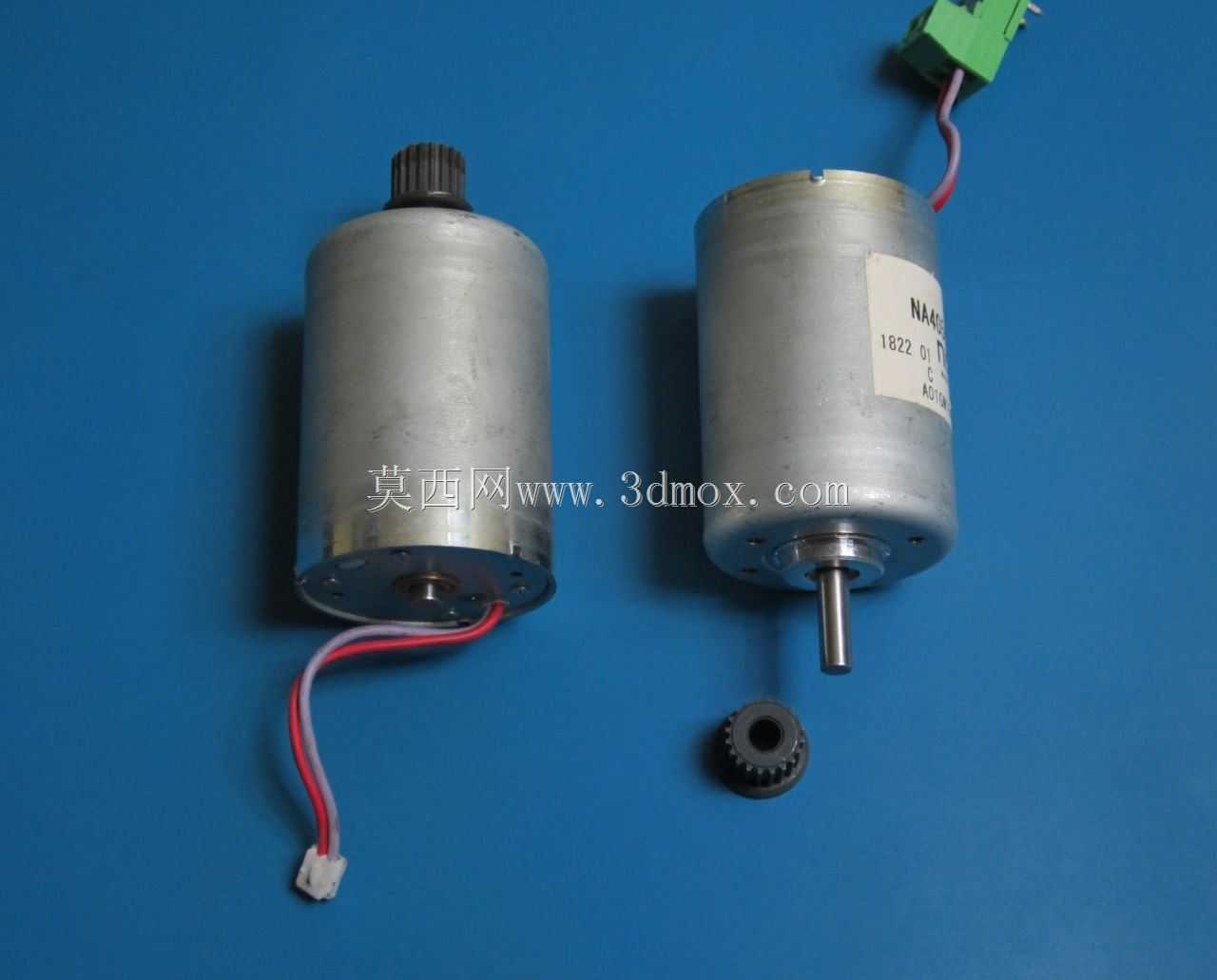

　　从功能特性上看，这款电机的输出端直接集成了20齿的GT2同步带轮，GT2带型本身是圆弧齿同步带的常用规格，齿形啮合间隙小，传动过程中的背隙控制表现优秀，适合需要正反转频繁切换、传动定位精度要求较高的场景，20齿的带轮规格在GT2传动体系里属于兼顾传动比和输出扭矩的常用选型，既不会因为齿数过少导致带轮包角不足、传动打滑，也不会因为齿数过多导致径向尺寸过大，挤占设备内部的安装空间。电机本体采用圆柱型外壳结构，外壳为金属材质，既可以作为结构支撑件，也能承担电机运行过程中的散热功能，尾部预留了接线出线位，方便用户直接连接驱动电路做供电和调速控制。

　　从设计思路层面拆解，这款电机的核心设计逻辑是把动力输出元件和传动连接元件做集成化处理，针对小负载精密传动的场景做结构优化。常规的电机选型流程里，选完电机之后需要匹配对应轴径的皮带轮，还要计算皮带轮的内孔公差、顶丝固定位置，做动平衡校核，很多新手工程师在这个环节容易出现轴径和带轮内孔不匹配、顶丝位和电机轴的平面位对不齐、带轮装配后同轴度差导致皮带跑偏的问题，而集成式的设计在零件生产阶段就完成了带轮和电机轴的同轴装配，出厂时已经保证了带轮的径向跳动量在合理范围内，用户拿到零件之后只需要固定电机本体、挂上同步带就能完成动力端的装配，大幅降低了小设备的设计和装配门槛。

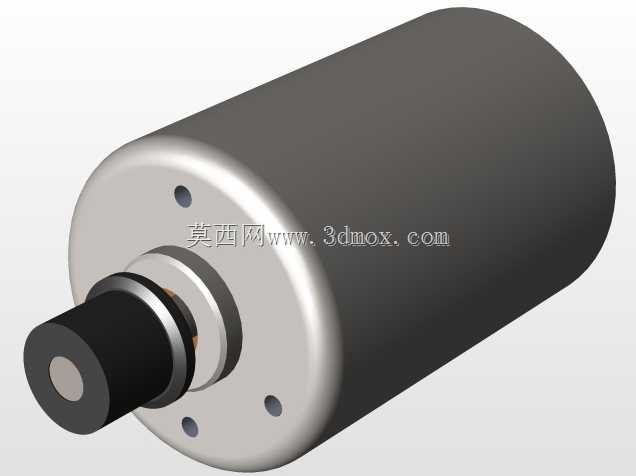

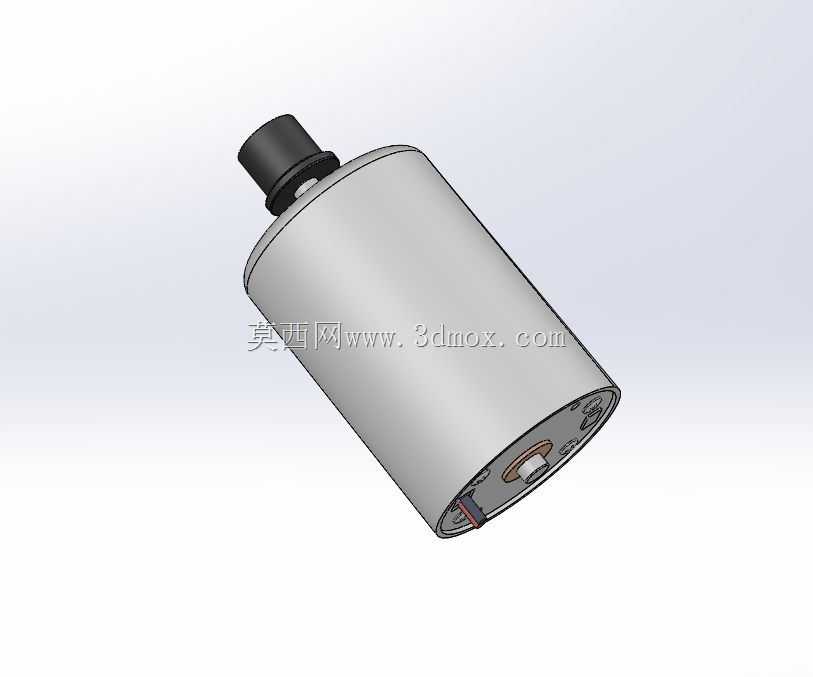

　　关于外形尺寸和安装边界，这款电机的本体为标准圆柱结构，径向轮廓规整，安装时可以采用环形抱箍固定的方式，也可以利用尾部或者前端面的安装孔做端面固定，设计安装位的时候需要注意，前端突出的GT2皮带轮需要预留足够的径向空间，避免和周边的结构件发生运动干涉，皮带的安装方向要和带轮的齿面垂直，避免皮带偏磨。电机轴和带轮为一体化固定结构，不需要额外设计轴向限位结构，只需要在电机本体的固定位做防转设计即可，固定位的公差建议按照基孔制的间隙配合做设计，方便装配的时候调整电机位置，实现同步带的张紧调节。另外要注意，电机尾部的出线位需要预留一定的走线空间，避免线材被电机本体或者周边运动件剐蹭破损，接线的时候要区分正负极，对应电机的正反转转向需求。

　　在实际做结构选型的时候，需要结合负载的扭矩需求、传动线速度要求匹配对应的供电电压，这款电机的带轮为20齿GT2规格，对应的同步带节距为2mm，每转对应的带轮走刀量为40mm，可以根据需要的线速度反推电机的额定转速区间，再匹配对应的减速比或者驱动调速参数。安装的时候不要过度敲击输出轴或者带轮部分，避免损伤电机内部的轴承和碳刷结构，固定电机的螺丝要做防松处理，避免设备运行过程中震动导致电机移位，出现同步带打滑或者掉带的问题。
