18.5mm规格激光二极管外壳模块结构

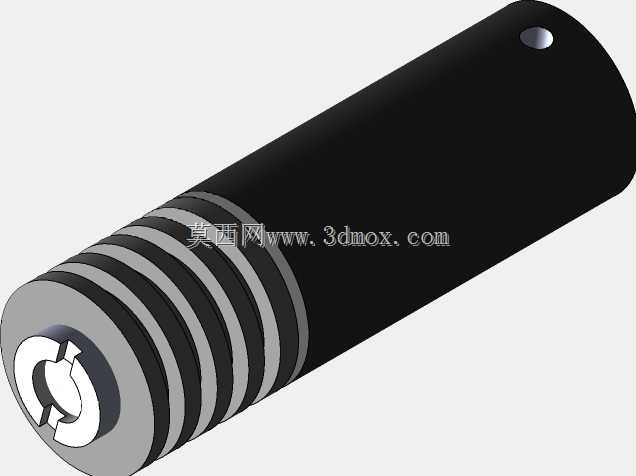

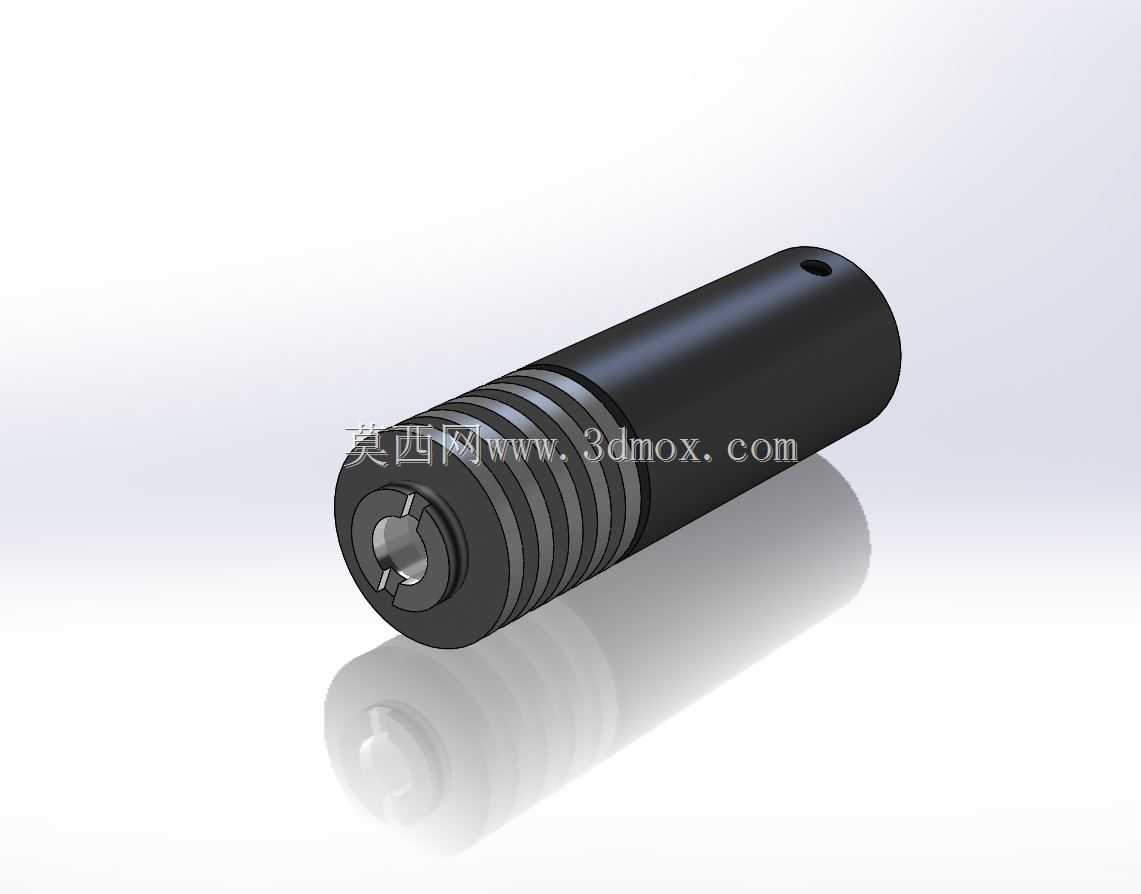

　　在工业激光打标、小型激光测距、实验室光学搭建、消费类激光指示模组的实际选型场景里，激光二极管的外壳承载结构一直是容易被忽略但直接影响整机稳定性的核心部件，本次呈现的这款适配18.5mm长度规格的激光二极管外壳模块，正是面向亚洲市场通用安装标准开发的标准化承载结构。从实际设备装配的角度看，这类外壳首先要解决的是激光二极管的同轴定位问题——很多入门级模组在长期使用后出现光斑偏移、功率衰减，很大一部分原因是外壳与二极管的配合间隙控制不当，或者径向锁紧结构设计不合理，导致运输震动、温度循环后管芯发生位移。这款外壳在前端采用了三瓣式弹性锁紧结构，装配时将TO封装的激光二极管从尾部推入到位后，前端的弹性夹头可以通过配套的压圈实现径向均匀锁紧，不会出现单点挤压导致的管座偏斜，同时能保证二极管出光面与外壳端面的平行度控制在合理公差范围内，避免后续准直透镜调校时出现光轴偏斜的问题。

　　从外形尺寸与安装边界来看，这款外壳主体为圆柱型结构，最大外径适配常规12mm直径的光学透镜套筒安装标准，整体有效长度控制在18.5mm，尾部预留了标准的引脚过孔与接线空间，侧面设计有径向定位顶丝孔，既可以将外壳整体固定在设备的安装支架上，也可以在需要调整焦距时松开顶丝进行轴向微调，调整到位后锁紧即可保持位置稳定。外壳中部设计有多道环形散热槽，不要小看这些槽结构，在连续输出功率100mW级别的激光二极管工作场景下，外壳的散热面积直接决定了管芯的工作温度，多道环形槽在不增加整体外径的前提下将散热面积提升了近40%，可以保证长时间连续工作时外壳温度不会过高，延缓激光二极管的光衰速度，延长器件使用寿命。

　　从设计思路上看，这款外壳没有采用复杂的拼接结构，整体以车削加工为核心工艺，适合批量量产，材料选用常规的6061铝合金做黑色阳极氧化处理，一方面铝合金的导热性能远优于塑料外壳，能快速将二极管工作产生的热量导出，另一方面黑色阳极氧化层可以有效吸收内部的杂散光，避免外壳内壁反光导致的光斑出现杂斑、重影问题，同时氧化层也具备一定的绝缘性能，降低引脚与外壳短路的风险。在实际装配场景中，这款外壳可以直接适配市面上绝大多数标准TO-18封装的激光二极管，不需要额外做定制转接件，前端的内螺纹可以直接拧入标准的非球面准直透镜镜座，不需要额外设计透镜固定结构，对于做小型激光模组开发的结构工程师来说，直接选用这类标准外壳可以大幅缩短研发周期，不需要从零开始设计外壳的车削图纸、验证锁紧结构与散热性能，只需要根据自身的电路尺寸确认尾部的接线空间是否满足要求即可。

　　在不同行业的实际应用中，这款外壳的适配场景也十分广泛：在工业自动化领域的小型激光对位传感器上，这款外壳可以作为激光发射端的承载结构，稳定的同轴度可以保证传感器在长期运行中对位基准不会偏移；在教学实验用的光学平台搭建中，标准的圆柱外径可以直接适配光学调整架、透镜套筒等通用光学配件，不需要定制专用夹具；在消费类的激光指示、水平仪产品中，标准化的尺寸可以直接适配现有产品的内部安装空间，降低开模成本。另外，外壳尾部的结构设计也考虑了接线的便利性，预留的过孔尺寸可以同时穿过二极管的三个引脚与防静电保护电阻的引线，内部有足够的空间做简单的线路整理，不会出现引线挤压弯折导致的虚焊问题。很多工程师在选型这类外壳时容易忽略表面处理的细节，这款外壳的阳极氧化层厚度控制在10微米左右，既不会因为氧化层过薄导致容易刮花露铝，也不会因为氧化层过厚影响配合尺寸的精度，所有的配合面都做了公差控制，与标准透镜、二极管的配合间隙控制在0.02mm以内，既不会过紧导致装配困难，也不会过松出现晃动。在安装边界的考量上，这款外壳的最小安装空间只需要直径13mm、长度19mm的圆柱空间即可，对于内部空间紧凑的手持类激光设备来说，这个尺寸可以很好地嵌入设备的手柄或者前端结构中，不会占用过多的内部空间，给电路板、电池等部件留出足够的布置余地。
