索尼405nm紫外激光二极管结构建模

　　在工业精密加工、生物医疗检测、光学传感等领域，405nm波段的紫外激光二极管是核心的光发射器件，这类器件的安装适配、光路匹配一直是光学模组设计中的关键环节，很多结构工程师在做激光腔体设计时，往往因为缺少精准的器件外形与安装尺寸数据，导致后期装配出现干涉、光路偏移等问题，直接影响整套光学系统的出光精度与稳定性。本次建模的这款紫外激光二极管，核心围绕实际装配场景的需求展开，所有外形结构、引脚位置、管帽尺寸都严格参照器件官方规格的实测参数搭建，同时兼顾了带光束角与不带光束角两种状态的结构呈现，能够直接对接激光腔体的镜头安装位设计。从实际应用场景来看，这类405nm紫外激光二极管常被用于PCB板的激光直写曝光、3D打印的光固化光源、

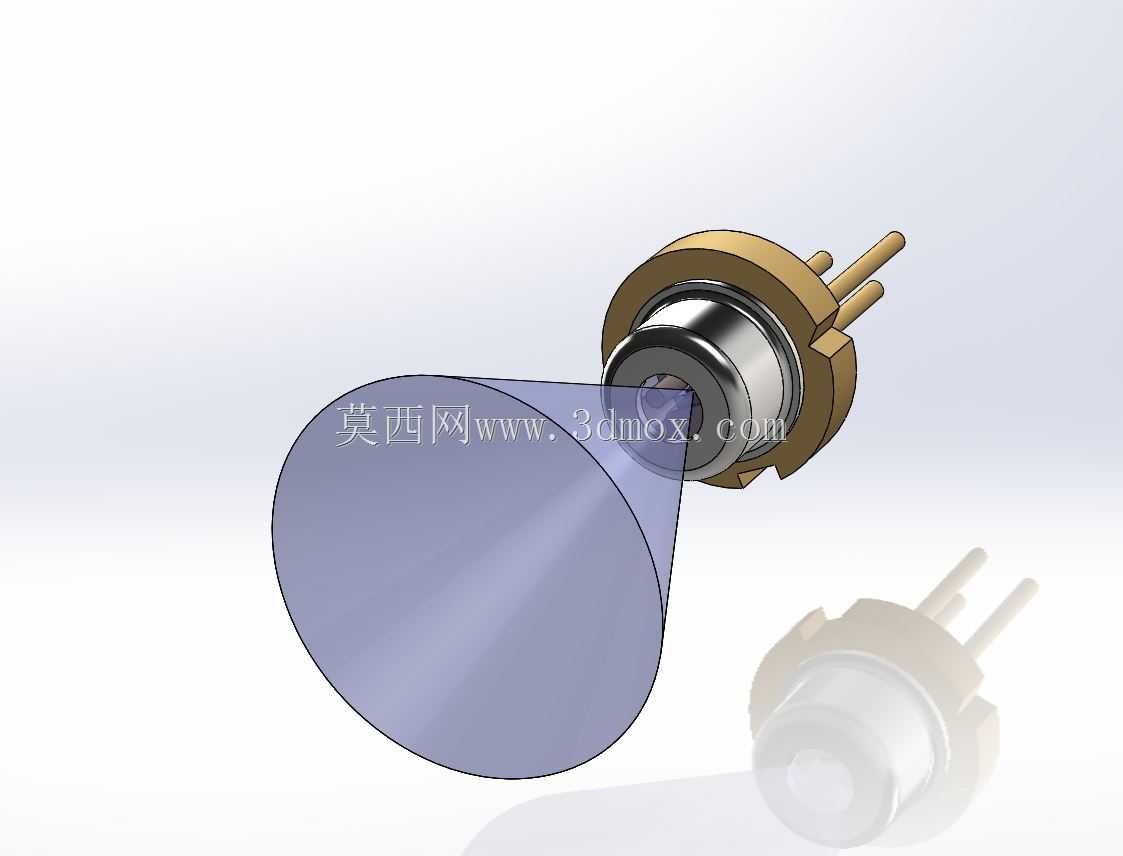

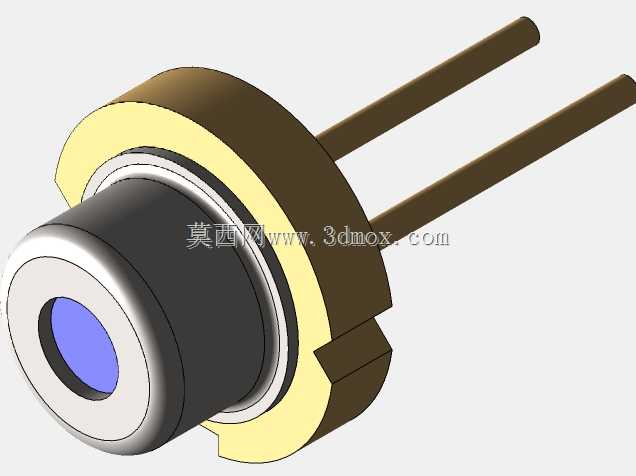

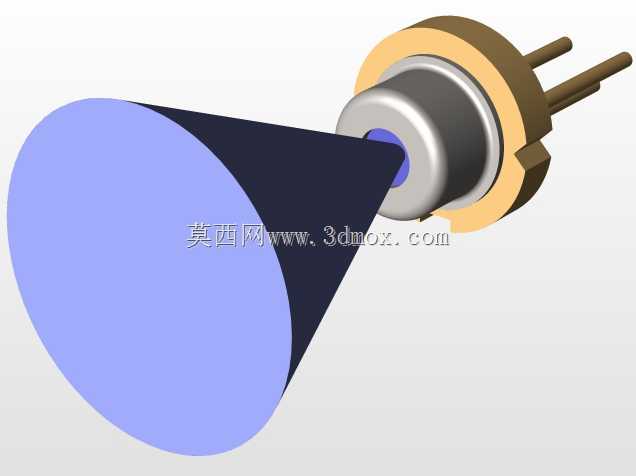

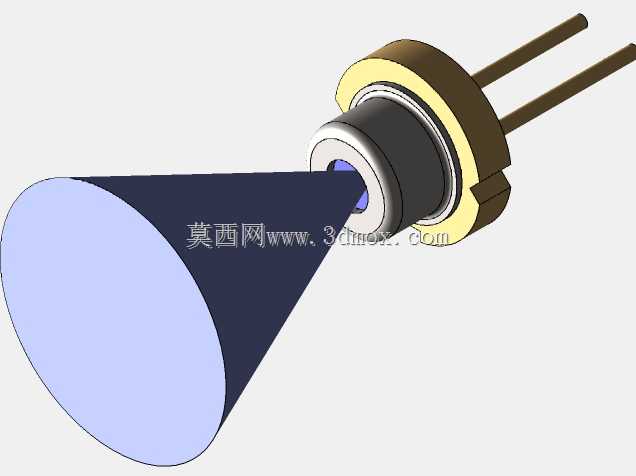

　　荧光定量检测的激发光源、高精度激光雕刻等设备中，不同场景下对器件的安装公差、出光同轴度都有极高要求，比如在光固化3D打印设备中，激光二极管的安装基面与镜头的同轴度偏差超过0.1mm，就会导致成型面的光斑畸变，直接影响打印件的尺寸精度；在荧光检测设备中，器件引脚的焊接高度如果与设计值有偏差，会导致PCB板装配后管体与散热座贴合不严，长期工作时热量堆积造成波长漂移，降低检测结果的准确性。建模过程中首先确定了器件的安装基准面，也就是管座底部的金属贴合面，这个面是所有尺寸的基准起点，管座的外径、三个引脚的分布圆直径、引脚伸出长度、引脚直径都按照实际封装尺寸做了等比例还原，管帽部分的金属外壳与透光窗口的位置也做了精准定位，同时还原了出光光束的发散角结构，能够直观呈现出光后的光路覆盖范围，方便工程师在做光路设计时直接调整透镜的位置与焦距，不需要反复对照二维手册换算尺寸。在安装边界的处理上，模型明确标注了管体的最大外径、管座的安装定位凸台尺寸、引脚的焊接安全距离，比如管座上方的凸台直径是与散热座安装孔配合的关键尺寸，建模时严格控制了这个尺寸的公差带，能够直接用于安装孔的配合设计，避免出现安装过松导致的器件晃动，或是过紧导致的管座受压变形损坏内部芯片。另外考虑到很多激光腔体设计中需要在二极管外围加装散热环、防尘套等配件，模型也预留了足够的外围空间参考，管体周围的干涉检查边界都按照实际装配需求做了呈现，工程师在做整套腔体的结构设计时，

　　可以直接将这个模型导入装配体，快速完成器件定位、散热结构设计、引脚走线空间预留等工作，不需要再花费时间测绘器件尺寸，大幅缩短光学模组的开发周期。从功能特性的结构还原来看，模型区分了金属管座、绝缘引脚、金属管帽、透光窗口几个不同的结构部分，每个部分的装配关系都和实际器件一致，比如引脚与管座之间的绝缘层位置、管帽与管座的压合接缝位置都做了清晰的结构区分，在做热仿真分析时，可以直接给不同结构部分赋予对应的材料属性，比如金属管座与管帽赋予铜镀金的材料参数，引脚赋予可伐合金参数，透光窗口赋予光学玻璃参数，能够直接用于后续的热传导仿真、结构应力仿真，评估器件长期工作时的温度分布与装配应力情况。很多工程师在做激光类产品开发时，

　　往往容易忽略激光二极管的安装应力问题，比如压装管帽时如果压力过大，会导致内部芯片移位，或是散热座夹紧力过大导致管座变形，这些问题在二维图纸上很难提前预判，通过精准的三维模型做装配模拟，就可以提前发现结构设计中的干涉与应力集中点，在开模或加工前就调整结构参数，避免后期打样出现批量问题。另外在光路设计环节，模型中还原的光束角结构可以直接用于光路仿真的光源定位，工程师可以直接以模型的出光窗口为起点设置光源参数，模拟不同距离下的光斑大小与能量分布，快速匹配对应的准直透镜、聚焦透镜参数，不需要反复调整光源的位置基准，大幅提升光路设计的效率。对于小批量定制类的激光设备开发来说，这类精准的元器件三维模型能够减少至少三分之一的样机调试时间，很多装配层面的问题在设计阶段就可以规避，比如引脚长度与PCB板厚度的匹配问题，如果引脚长度建模不准确，就会导致焊接时引脚伸出过长造成短路，或是过短导致焊接不牢，模型中引脚的伸出长度按照实际器件的标准长度做了还原，同时考虑了焊接时的焊盘占用高度，能够直接用于PCB板的封装设计，确保器件焊接后与PCB板贴合平整。
