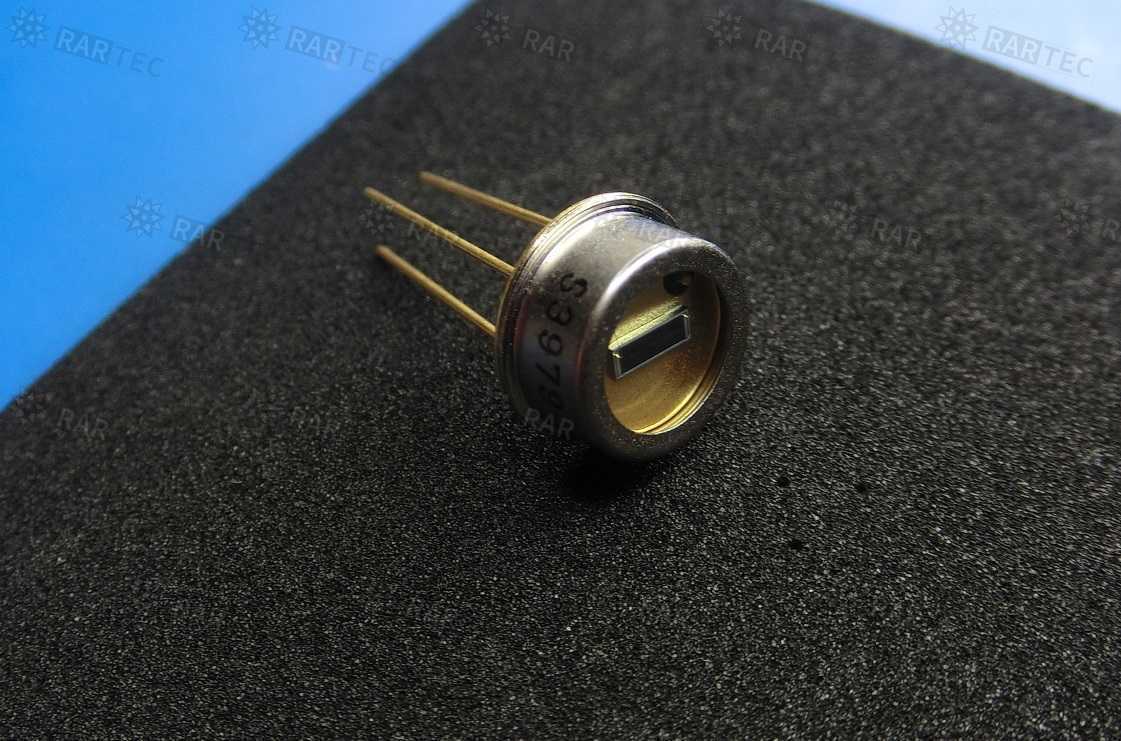

　　在工业激光测距、精密位移检测、光学对准系统的选型环节，这类位置敏感光电二极管是核心的光信号接收转换部件，不同于普通的光电二极管仅能感知光强变化，该类器件可通过入射光斑在光敏面上的位置差异输出对应电信号，直接解算出光斑的二维坐标偏移量，省去了额外的图像处理环节，响应速度可达微秒级，非常适合高速运动目标的位置追踪、激光接近传感、微小振动检测这类对实时性要求极高的应用场景。从结构设计来看，该器件采用标准金属圆形封装，外壳基座为可伐合金材质，表面做镀金处理，既保证了良好的电磁屏蔽性能，也能在潮湿、工业粉尘环境下长期稳定工作，避免引脚氧化导致的接触电阻波动。光敏面区域设计为矩形结构，有效感光区域的长宽比例经过优化，

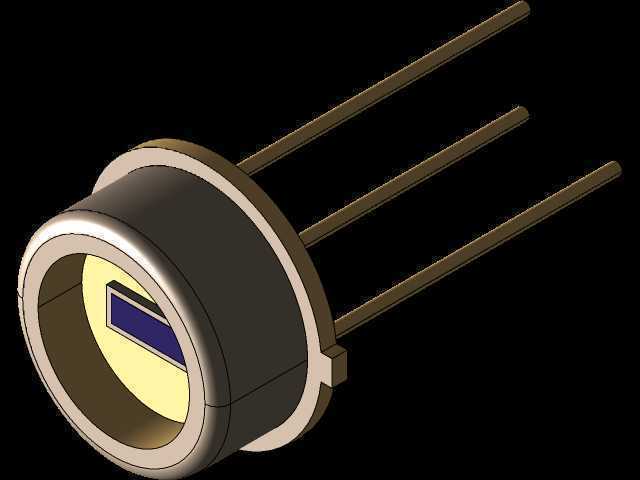

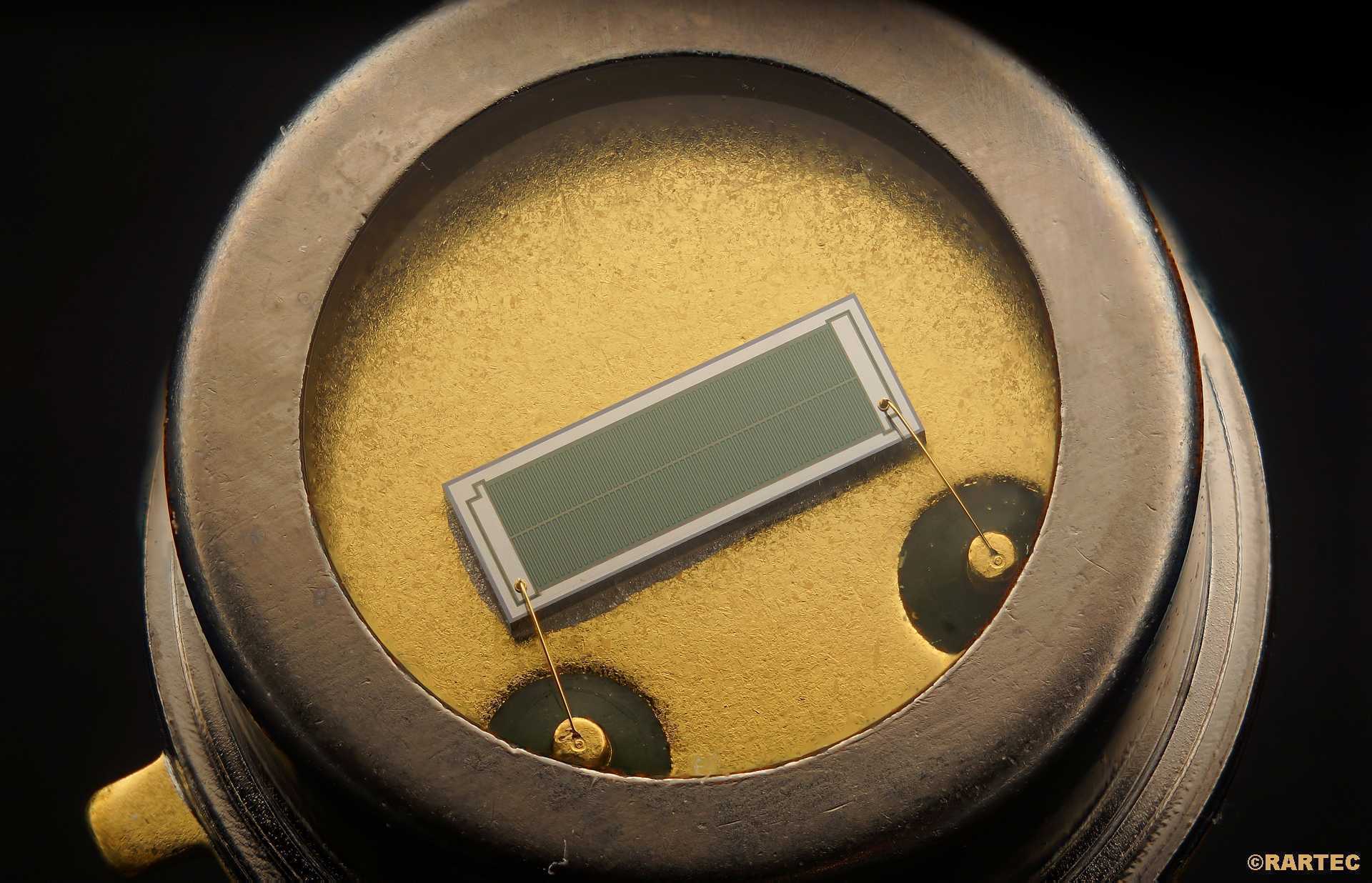

　　适配常见的线状激光光斑入射形态，两个信号输出引脚通过金丝键合工艺连接到光敏层的两端电极，键合金丝的弧度经过严格控制，既避免了振动环境下金丝断裂的风险，也不会遮挡有效感光区域，保证入射光的接收效率。安装边界上，该器件的圆形外壳外径与常用的TO封装光电器件兼容，外壳底部带有定位凸台，可直接嵌入对应尺寸的安装座孔位，通过侧面的压圈或者点胶方式即可完成固定，安装时需注意光敏面的中心与入射光路的光轴重合，偏移量控制在0.1mm以内才能保证全量程的位置检测精度，引脚间距符合行业通用标准，可直接匹配标准PCB焊盘，无需额外设计转接板。在实际设备集成过程中，这类器件通常搭配窄带滤光片使用，滤除环境中的杂散光干扰，提升信噪比，

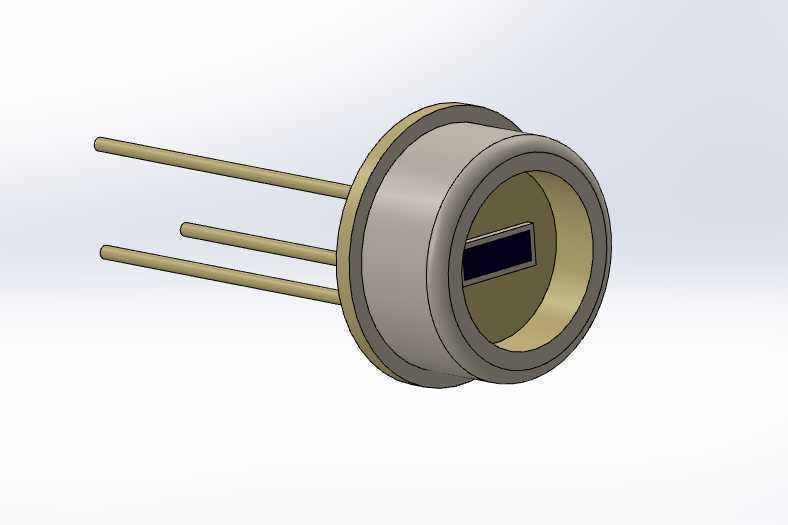

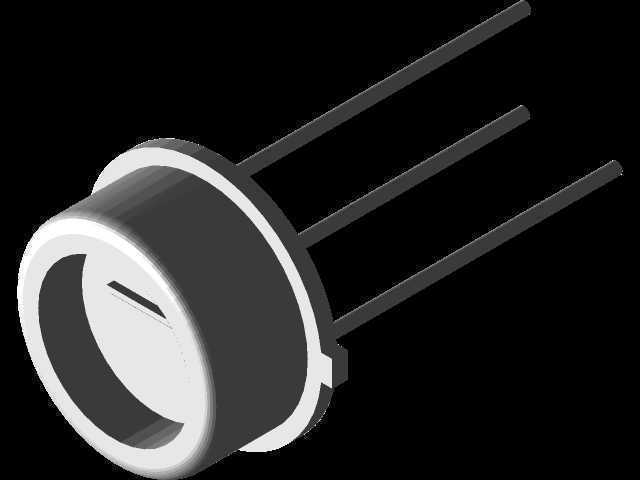

　　其输出的光电流信号需要搭配跨阻放大电路进行预处理，再通过运算电路解算出位置信息，可直接接入PLC或者运动控制卡，构成闭环位置控制系统。比如在自动化生产线的工件定位环节，将该器件安装在激光发射端的对侧，工件遮挡激光时，光斑在光敏面上的位置变化可直接换算出工件的边缘位置，定位精度可达微米级，远高于普通的光电开关检测精度；在激光接近传感应用中，通过测量反射光斑在光敏面上的位移量，可换算出被测物体与传感器之间的距离，无需额外的测距模块，整体结构更加紧凑。设计该类器件的三维模型时，需要重点还原金属外壳的台阶结构、光敏面的安装高度、引脚的伸出长度与直径，尤其是内部金丝键合的走线形态，虽然在整机装配中金丝属于内部结构，但在做光学仿真时，

　　金丝的遮挡会影响光敏面的受光均匀性，建模时不能忽略这部分细节。外壳的镀金层厚度在模型中可通过外观材质体现，不需要做实体结构拆分，避免模型过于冗余影响装配效率，基座底部的定位凸台尺寸需要严格按照器件手册的公差要求建模，保证与安装座的配合间隙在合理范围内，过大会导致器件安装后倾斜，影响光轴对准，过小则会导致装配困难，甚至压坏器件外壳。在做热设计仿真时，该器件的工作功耗极低，自身发热可忽略，但需要考虑周边功率器件的热辐射对其的影响，金属外壳的导热系数较高，安装时可通过安装座将少量热量传导出去，保证光敏面的工作温度稳定，避免温度漂移导致的检测精度下降。对于光学系统设计人员来说，该模型可直接导入光学仿真软件，模拟不同入射角度、不同光斑大小下的器件响应情况，提前优化光路结构，减少实际打样调试的次数；对于结构设计人员来说，可直接将该模型装入整机装配体，检查安装空间是否充足，光路是否存在遮挡，引脚与周边结构是否存在干涉，提前规避装配风险。
