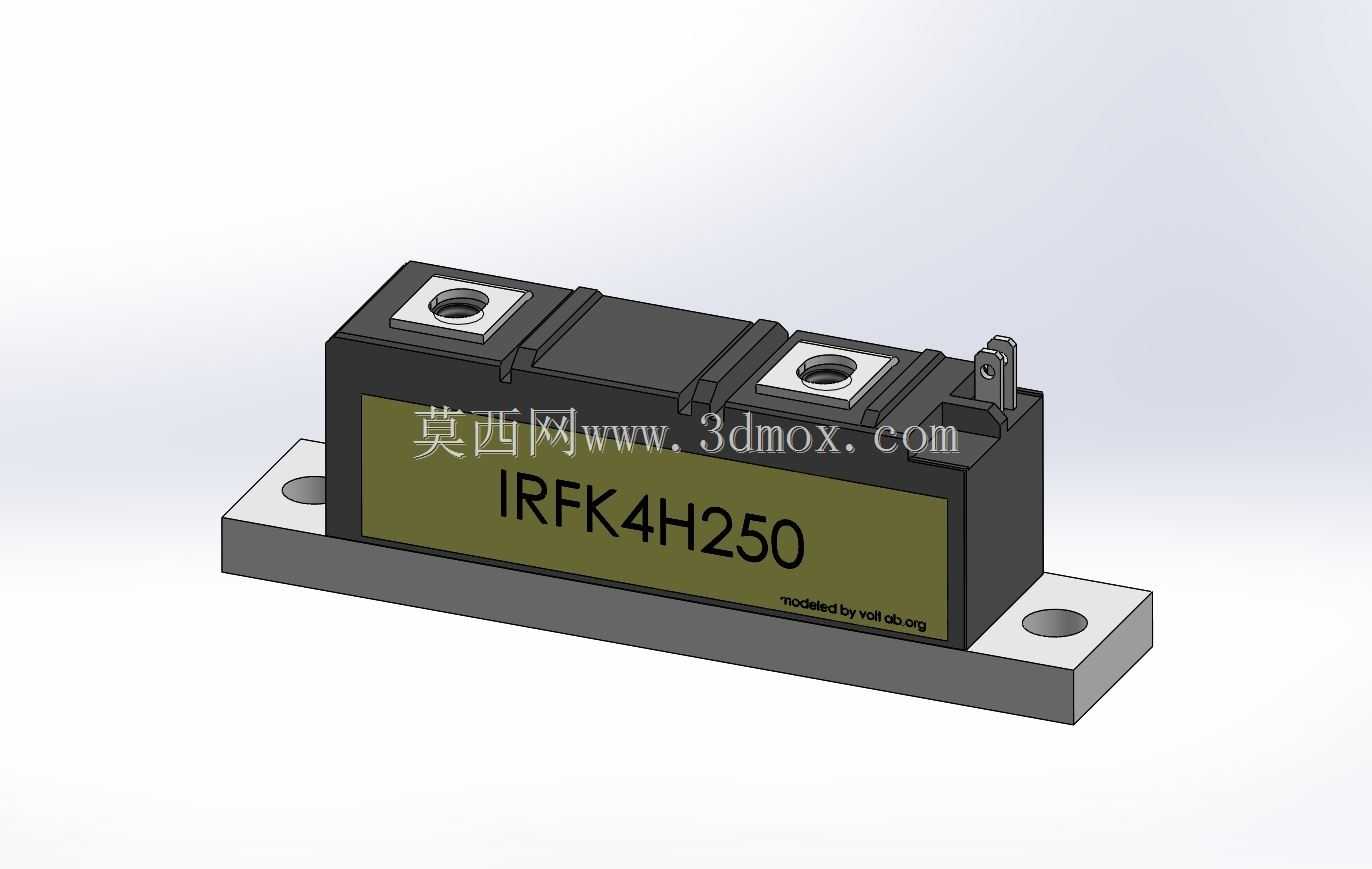

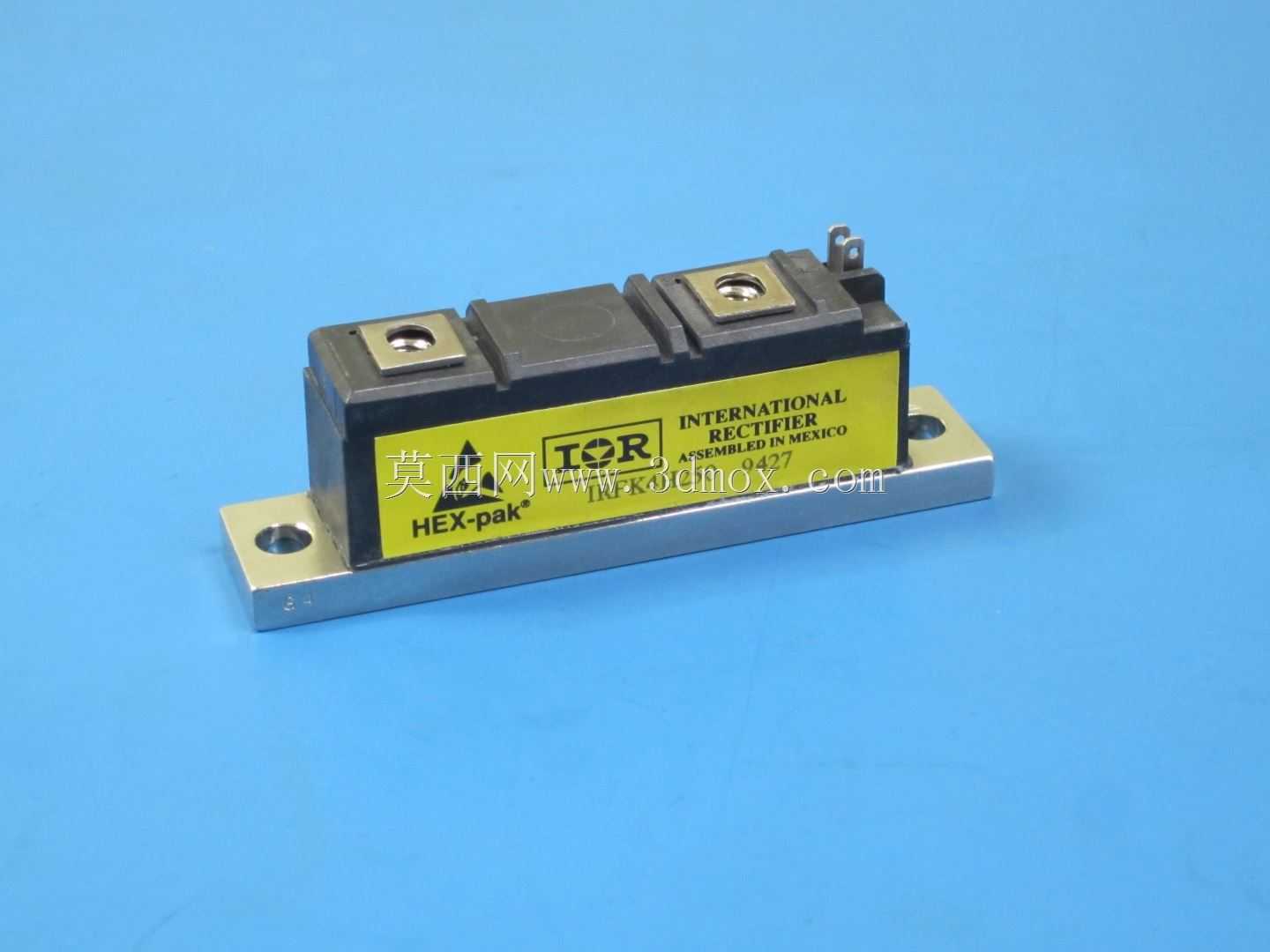

IRFK4H250功率MOSFET阵列HEX封装结构

　　在动力电池片点焊机这类需要短时大电流通断的工业设备里，功率开关器件的选型与结构适配直接决定了整机的输出稳定性与长期运行可靠性，IRFK4H250这类隔离型功率MOSFET阵列，正是为这类高频大电流工况设计的核心功率部件。从实际应用场景来看，这类器件除了点焊机之外，还广泛适配高频开关电源、大功率直流调速装置、逆变焊接设备、脉冲电源发生器这类需要低导通损耗、高开关速度的功率回路中，相比单管分立MOSFET，阵列式封装的器件能够通过内部多管芯的并联匹配，实现更低的导通内阻，同时均流特性更优，避免单管过流击穿的问题。

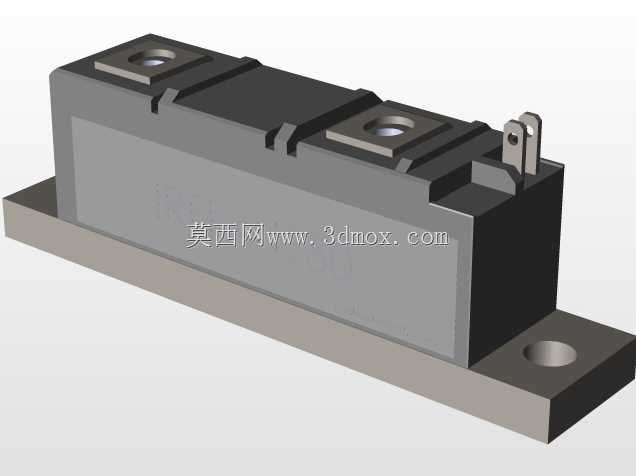

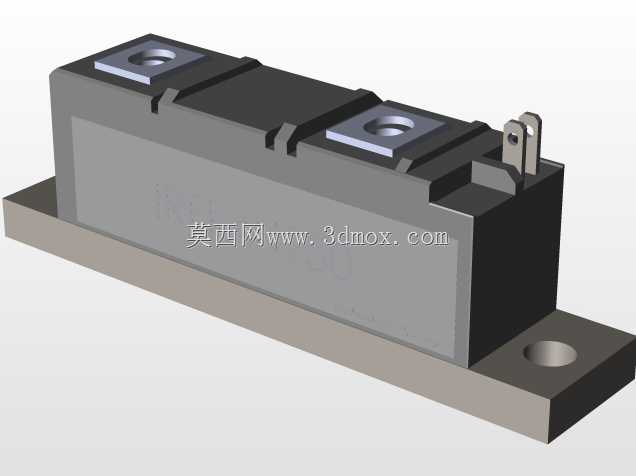

　　从结构设计思路来看，这款HEX PAK TO-240封装的MOSFET阵列，首先考虑了功率回路的低电感设计，主功率端子采用大尺寸铜质接线柱，通过螺栓压接的方式与外部母排连接，能够承载数百安培的持续电流，端子与内部管芯的连接采用多层铜带键合工艺，既降低了连接电阻，也能缓冲温度循环带来的热应力，避免长期冷热交替下连接点开裂。器件底部的安装基板采用高导热绝缘材质，既实现了功率回路与散热底座之间的电气隔离，满足设备安规要求的爬电距离与电气间隙，又能将管芯工作产生的热量快速传导到外部散热器上，相比非隔离封装的器件，不需要额外加装绝缘垫片，减少了装配工序的同时也降低了绝缘垫片带来的热阻，提升散热效率。

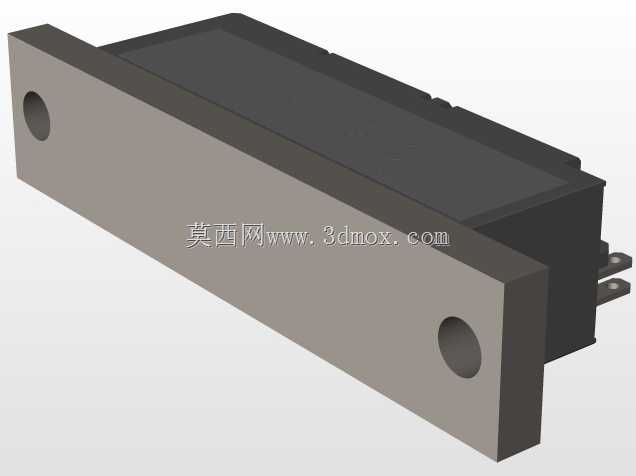

　　从安装边界与外形尺寸来看，这款器件采用卧式安装结构，底部带两个对称的安装固定孔，适配标准的工业散热器安装孔位，安装时不需要额外定制转接支架，能够直接固定在常见的铝型材散热底座或者水冷板上。器件的主体外壳采用耐高温的热固性工程塑料注塑成型，能够承受焊接过程中短时的高温冲击，同时具备足够的机械强度，避免装配或者运输过程中受外力损坏内部键合结构。侧面的控制端子采用插拔式结构，与驱动板的连接可以采用标准接插件，减少接线工作量，同时控制端子的位置远离主功率回路，能够降低主回路大电流开关时对驱动信号的电磁干扰，避免误导通问题。

　　在实际设备装配过程中，这类功率模块的安装需要注意安装面的平面度，保证基板与散热器之间的充分接触，通常需要在接触面均匀涂覆薄层导热硅脂，降低接触热阻，固定螺栓的扭矩需要符合器件规格要求，避免压力过大导致陶瓷基板开裂，或者压力过小导致接触不良热阻升高。从功能特性上来说，这款隔离型MOSFET阵列内部集成了多颗匹配过的MOSFET管芯，栅极参数一致性好，驱动时不需要额外的均流电路，开关过程中各个管芯的动态电压电流分配均匀，能够承受更高的脉冲电流冲击，适配点焊机工作时毫秒级大电流放电的工况，相比IGBT模块，MOSFET的开关速度更快，驱动功率更小，在高频逆变点焊机中能够实现更精准的电流控制，提升焊接质量的一致性。

　　很多结构工程师在设计焊接设备的功率单元时，往往容易忽略功率器件的安装空间与绝缘距离设计，这款TO-240封装的器件在设计时已经预留了足够的端子间爬电距离，在污染等级2的工业环境下，不需要额外增加绝缘挡板就能满足安规要求，器件的整体高度较低，适配紧凑化的功率单元布局，能够减小整机的体积。主功率接线柱的螺纹规格适配标准的铜鼻子压接，接线时不需要定制特殊的连接端子，现场维护更换也十分方便，当器件出现故障时可以直接拆卸更换，不需要对整个功率回路进行拆解。另外，器件外壳上的标识清晰标注了型号与引脚定义，装配时不容易出现接线错误，减少装配失误带来的器件损坏风险。
