波顿行星齿轮Nema17铝合金挤出机构

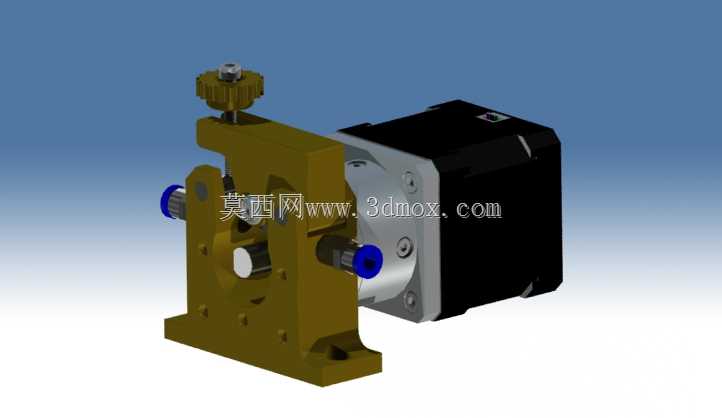

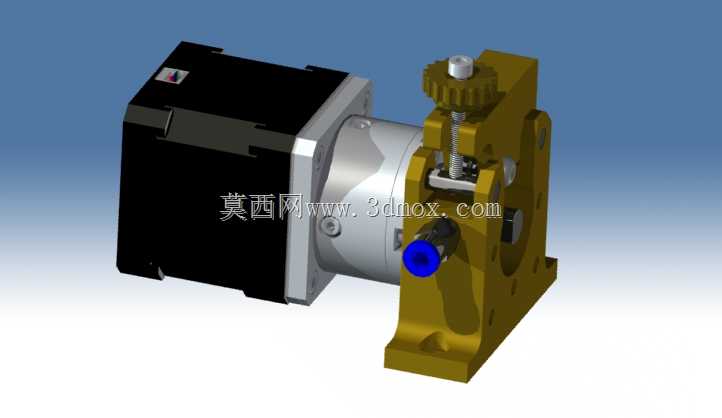

该挤出机构是面向桌面级熔融沉积成型设备开发的核心送料执行部件，主要应用于消费级、教育级及小型工业级FDM 3D打印设备的耗材输送场景，同时也可适配小型流体挤出、精密点胶、实验级线材包覆等需要稳定定量送料的工位，承担将固态丝状耗材匀速推送至加热腔、保障熔融出料连续性与精度的核心作用。设备采用驱动端与挤出端直连集成的布局，驱动单元搭配行星齿轮减速结构，可在低扭矩步进动力输入下实现高输出推力，有效解决近程挤出场景下动力不足、耗材打滑的常见问题，适配PLA、ABS、PETG、TPU等多种硬度的常规3D打印耗材，送料过程中可通过齿轮啮合的压紧调节结构适配不同直径公差的耗材，保证送料步进精度控制在0.01mm级别，避免出料不均引发的打印层厚偏差、断料堵头等故障。整体结构设计采用一体化铝合金机座作为承载主体，既保证了齿轮组、调节机构、进料接头的安装同轴度，又通过金属材质的高刚性降低了高速送料过程中的结构共振，同时铝合金的导热特性可快速带走驱动端运转产生的热量，避免热量传导至进料端造成耗材提前软化膨胀引发的堵料风险。设计过程中充分考虑了桌面设备的安装边界，整体结构沿驱动电机轴向紧凑布局，横向安装尺寸与标准Nema17步进电机的安装孔位完全匹配，可直接替换常规近程挤出总成无需额外修改安装支架，进料端采用标准快插接头适配通用PTFE送料管，出料端预留标准热端安装接口，可兼容市面上绝大多数E3D系列、火山系列等通用热端组件，压紧调节机构采用手拧螺丝配合弹簧预紧的结构，无需额外工具即可快速调整耗材压紧力，也方便用户进行耗材更换、堵头清理等日常维护操作。结构上所有传动齿轮均做了啮合间隙优化，减速比设定兼顾送料推力与回抽响应速度，可在高速打印场景下实现快速回抽动作，有效减少打印过程中的拉丝、溢料缺陷，机座上预留的多组安装孔位支持正向、侧向、吊装等多种安装方式，可适配不同结构形式的打印设备机架，满足近程挤出、远程送料转接等不同的安装需求。
