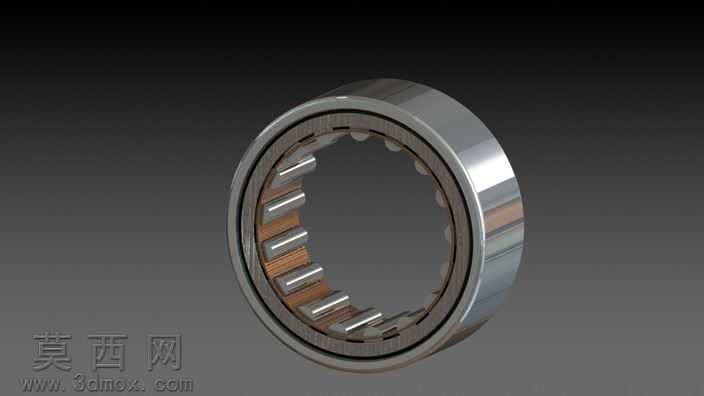

可自定义光泽效果的滚针轴承三维设计

本作品为滚针轴承的三维参数化设计模型，建模阶段以滚针轴承的实际装配结构为核心依据，首先通过旋转凸台命令构建轴承外圈的基体特征，精准控制外圈的内外径尺寸、宽度参数以及滚道面的弧度公差，保证外圈滚道与滚针的配合间隙符合通用轴承的装配标准。随后针对内部滚针零件，采用线性阵列结合圆周阵列的建模方式，先绘制单个滚针的圆柱实体，设置滚针的直径、长度参数与实际工业应用中的标准滚针尺寸一致，再以轴承中心轴线为阵列基准，均匀排布所有滚针，确保每根滚针的轴线与轴承中心轴线平行，滚针之间的保持架间隙均匀，避免出现干涉问题。保持架部分采用拉伸切除与圆周阵列结合的方式制作，精准开出每个滚针的定位卡槽，保证滚针在运转过程中不会出现偏移、脱落的情况，同时还原保持架的轻量化镂空结构，兼顾结构强度与减重需求。材质与渲染阶段支持自定义光泽效果配置，可根据不同的展示需求调整金属材质的粗糙度、反射率、高光参数：当需要展示工业成品的金属质感时，可将外圈与滚针的材质设置为高抛光轴承钢，调高环境反射强度与高光锐利度，还原轴承钢表面的冷冽金属光泽；当需要展示装配使用后的哑光效果时，可适当调高材质粗糙度，降低反射强度，模拟轴承经过磨合后的表面质感。设计过程中严格遵循滚针轴承的装配逻辑，所有零件之间保留合理的装配间隙，可直接用于机械结构的装配模拟、运动仿真演示，也可作为机械设计教学、五金零件展示的素材使用，模型的结构参数可根据实际使用需求进行调整，适配不同尺寸规格的滚针轴承设计场景，整体建模逻辑清晰，特征树规整，无冗余建模步骤，曲面过渡顺滑，无破面、错面等建模问题，能够满足工程演示、方案汇报、产品展示等多场景的使用需求。
