欧姆龙D2F-L-A超小型单刀双掷微动开关三维建模

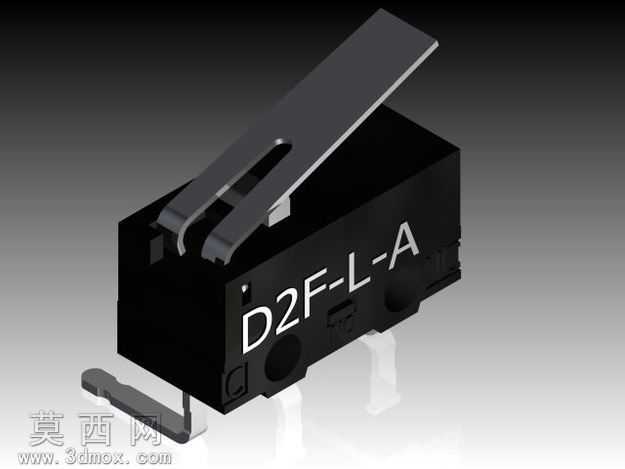

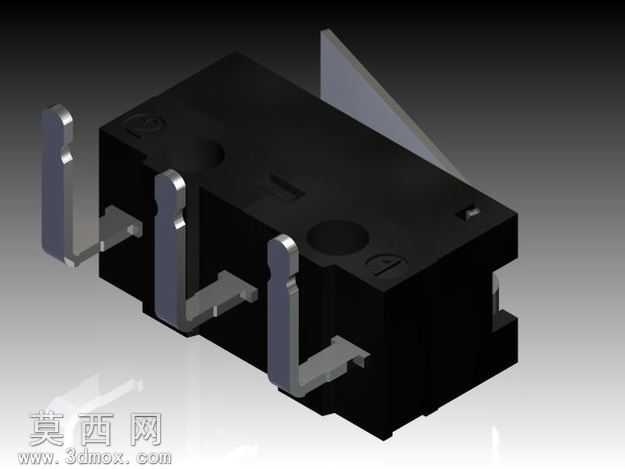

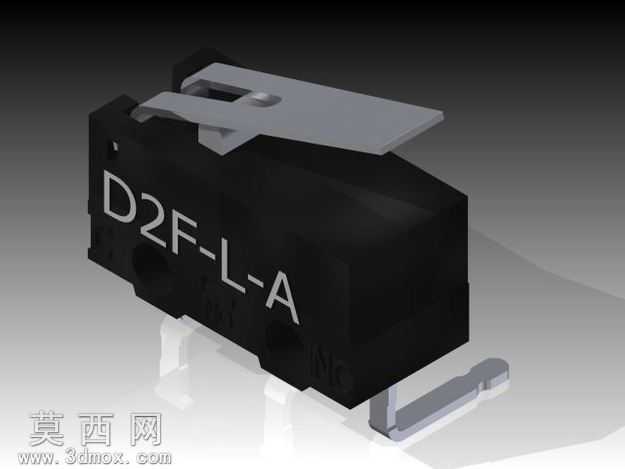

本作品为欧姆龙D2F-L-A型号微动开关的三维数字模型，建模过程严格参考该型号微动开关的官方实物尺寸参数，在三维建模软件中完成全参数化结构搭建，完整还原了该款管理单元行动微动开关的全部外观与结构细节。建模初期首先梳理微动开关的整体结构组成，将模型拆分为黑色绝缘基座、金属触发摆杆、内部接触组件、引脚端子四个核心部分，针对不同部件的材质特性分别规划建模流程与材质表现方案。基座部分采用实体拉伸、切除、倒角等基础特征组合建模，精准还原基座表面的型号丝印凹槽、安装定位孔位、部件卡扣卡槽的细节尺寸，材质设置上选用哑光黑色工程塑料材质，调整材质的粗糙度、漫反射参数还原热塑性塑料外壳的细腻磨砂质感，表面丝印的D2F-L-A字样通过贴图映射方式实现，还原实物表面白色标识的印刷效果。金属触发摆杆部分采用钣金类建模思路，先绘制摆杆的轮廓草图再通过薄壁拉伸、折弯特征还原摆杆的弯折角度与端部压片结构，材质选用抛光不锈钢金属材质，调整金属材质的反射率、高光参数还原金属冲压件的光亮金属质感，同时还原摆杆与基座连接的转轴结构，保证摆杆的活动结构在模型中得到准确呈现。引脚端子部分还原了该款微动开关的弯角引脚结构，精准匹配引脚的间距、粗细与弯折角度，材质设置为镀锡金属材质，还原电子元件引脚的半哑光金属质感。内部接触结构在建模时做了可视化处理，在不破坏外观完整性的前提下可直观呈现单刀双掷的接触结构布局，帮助使用者理解微动开关的动作原理。渲染阶段采用三点布光方案，主光源从侧上方打亮模型主体突出结构轮廓，辅光源补全暗部细节避免死黑，背景采用渐变灰色背景突出模型本身，最终渲染效果清晰展现微动开关的外观细节与材质差异，整体模型结构严谨尺寸精准，可用于电气设计装配、产品结构演示、教学素材等多种场景。
