闹钟不间断供电备用电池外接装置

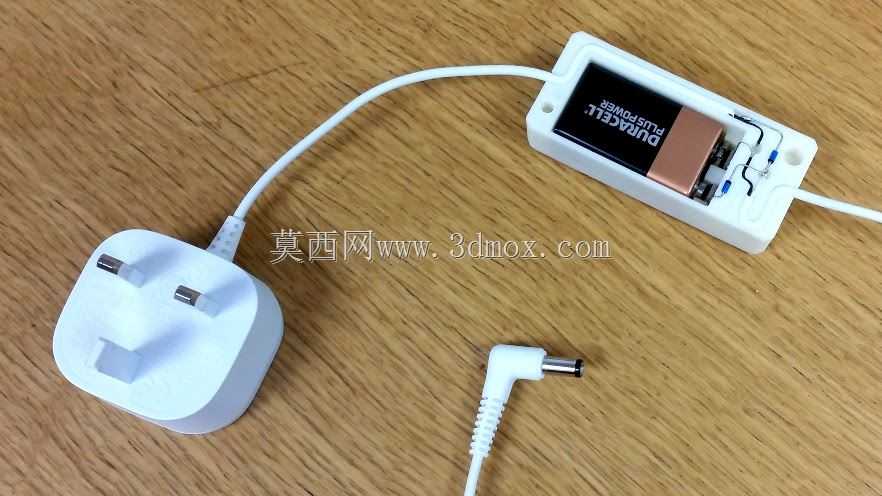

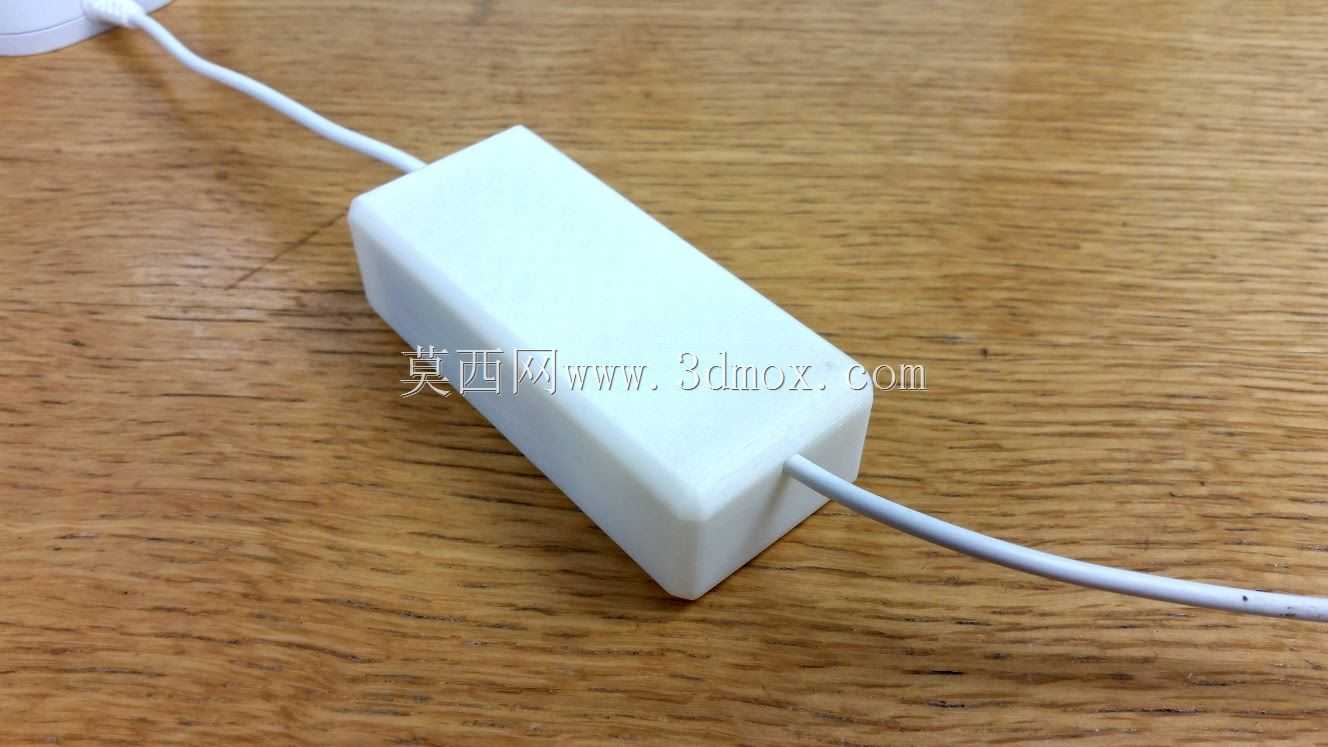

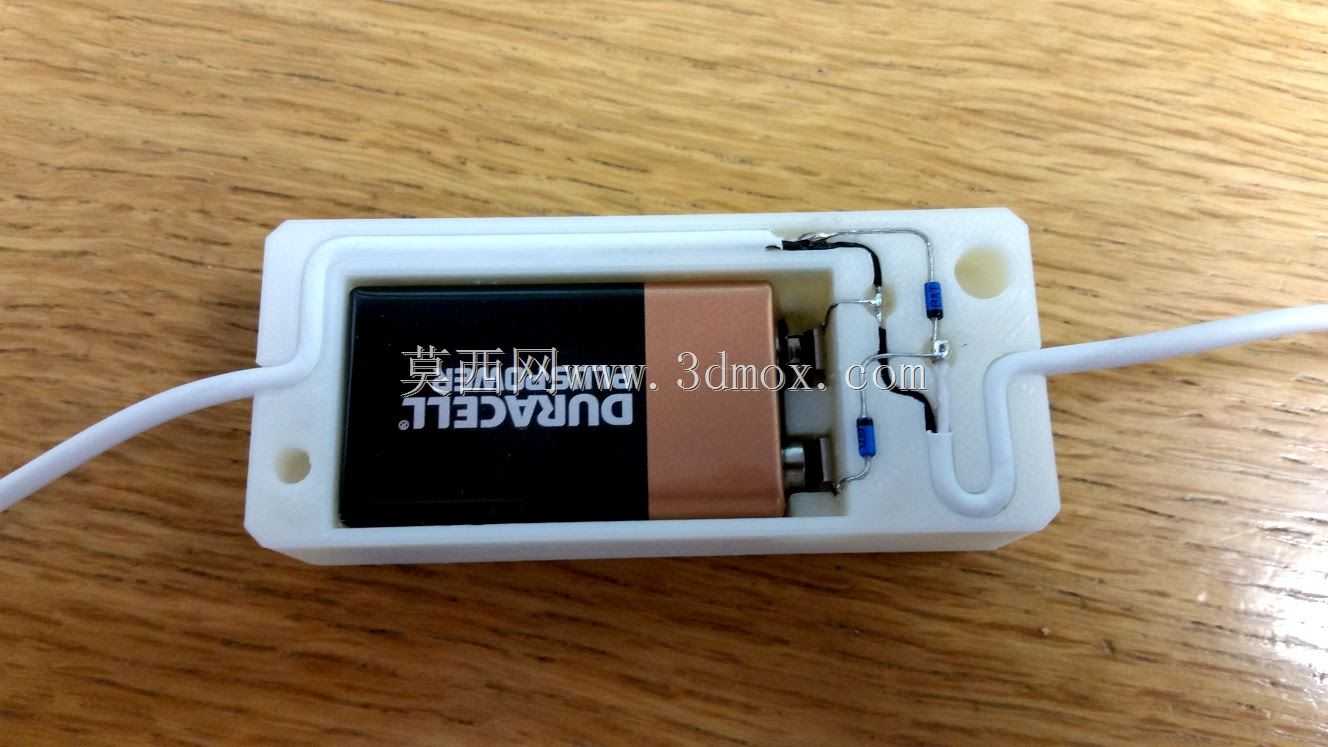

在日常居家、小型办公场景中，不少桌面式闹钟未内置备用储能模块，一旦外接市电插头被意外拔落、或是临时断电，设备内置的计时模块就会因失电触发复位，用户需要重新校准时间、设置闹铃参数，反复操作带来诸多不便，这款外接备用电池装置正是针对这一实际痛点开发的供电补能配件。该装置直接串联在市电插头与闹钟供电线之间，日常市电正常接入时，既可以为闹钟持续提供稳定工作电源，也不会对内置备用电池造成无效耗损，当市电断开的瞬间，装置会自动切换到电池供电回路，全程无供电中断间隙，完全避免闹钟因瞬时失电出现计时重置的问题，保障闹铃、计时功能持续稳定运行。设计过程中没有采用常规的美式标准电池连接器结构，转而选用弹簧端子作为电池的接触固定结构，一方面可以大幅压缩装置外壳的内部占用空间，让整体外壳体积更小巧，不会在桌面占用过多摆放位置，另一方面弹簧端子的接触压力稳定，更换电池时无需额外的卡扣解锁操作，抽拉即可完成电池替换，日常维护操作十分便捷。电路部分采用了经典的双二极管均流设计，通过两个二极管的单向导通特性，自动完成市电供电与电池供电的回路切换，无需额外设置机械切换开关，既降低了电路结构的复杂程度，也减少了机械开关长期使用带来的接触不良故障点，同时二极管的压降特性可以避免市电接入时电流反向灌入电池，让电池在待机状态下几乎没有自耗损耗，大幅延长备用电池的待机使用寿命。外壳采用分体式卡扣结构，上下盖通过侧边卡扣完成扣合，无需额外螺丝固定，需要更换电池时直接撬开侧边卡扣即可打开外壳，内部电池仓的尺寸完全匹配常规9V叠层电池的安装边界，电池放入后通过侧边的弹簧端子完成压紧固定，不会因为日常摆放的晃动出现接触松动。装置两端分别预留了标准英规插头输入位与DC直流插头输出位，出线位置做了圆角防弯折处理，避免线材长期弯折出现线芯断裂的问题，整体外壳边缘做了圆弧过渡，没有尖锐棱角，日常摆放触碰也不会造成刮擦损伤。
