工业仓储网格周转金属箱笼三维设计

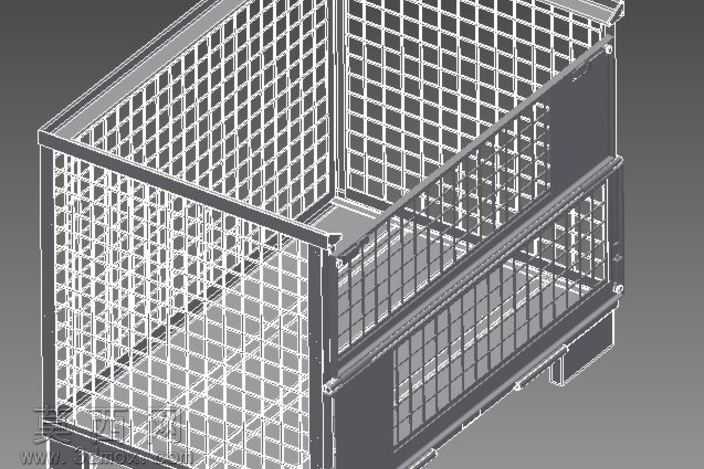

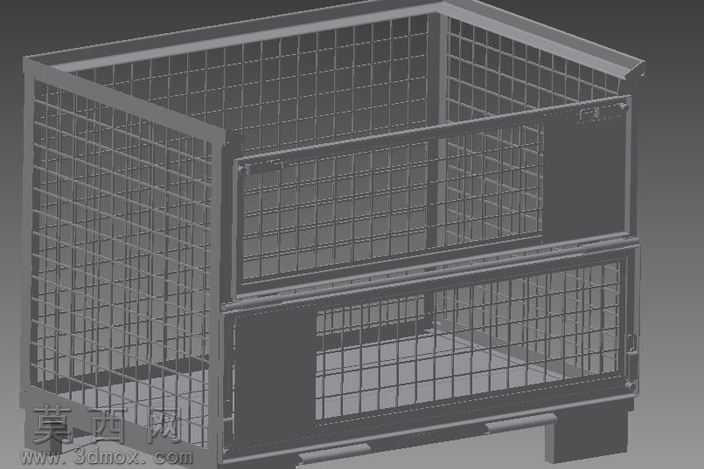

本作品为工业仓储场景使用的网格周转箱笼三维建模成果，建模过程依托Autodesk Inventor平台完成全参数化结构搭建，整体采用模块化设计思路，将箱笼拆分为底部承托框架、侧围网格面板、前侧半开式取货门、顶部加固边框四个独立可编辑的特征组，方便后续根据实际仓储需求调整长宽高尺寸、网格丝径、边框型材规格等核心参数。建模阶段优先完成底部承托结构的搭建，底部采用加厚矩形钢管焊接成一体式基座，基座下方预留标准叉车叉取工位，适配通用仓储叉车的作业尺寸，基座上方铺设密纹金属网格承托板，网格筋条采用等距阵列特征生成，每根筋条的交汇处都添加焊接凸点特征，还原真实金属仓储笼的加工工艺细节。侧围部分采用统一的网格参数生成，网格边框采用折边型材设计，既提升侧围的抗冲击强度，又能避免网格丝头外露造成的作业剐蹭风险；前侧设置的半开式取货门通过铰接特征与侧围框架连接，门体上添加可滑动的锁止插销结构，插销与门框上的锁孔做了精准的配合公差设计，模拟真实箱笼门开合、锁止的活动逻辑。材质渲染阶段，整体模型赋予哑光深灰色金属喷塑材质，针对网格筋条的边缘做了轻微的倒角反光处理，还原工业金属仓储笼经过表面喷塑后的磨砂质感，焊接位置添加轻微的焊痕纹理材质，底部叉车接触位置做了轻微的磨损质感处理，提升模型的真实感。结构设计上充分考虑仓储周转的实际使用需求，整体采用通透的网格结构，既可以降低箱笼自身重量，又能方便仓储管理人员直观查看内部存放的货物，同时适配仓储环境中的通风、除尘作业要求；侧围与底部框架的连接位置都添加了三角形加强筋特征，提升箱笼满载堆垛时的结构强度，可满足多层堆垛的仓储使用需求，模型所有活动部件都保留了装配约束关系，可直接用于装配干涉检查、工程图导出以及仓储场景的可视化展示使用。
