气动夹紧工装结构三维设计

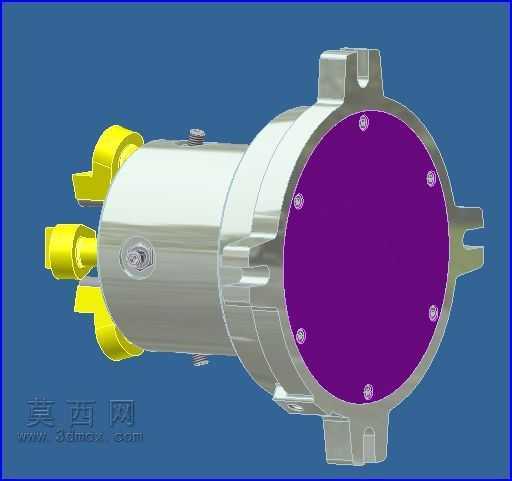

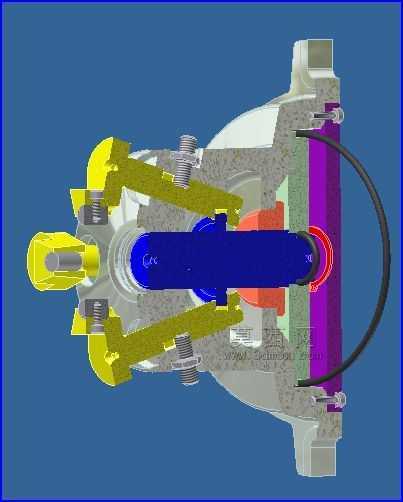

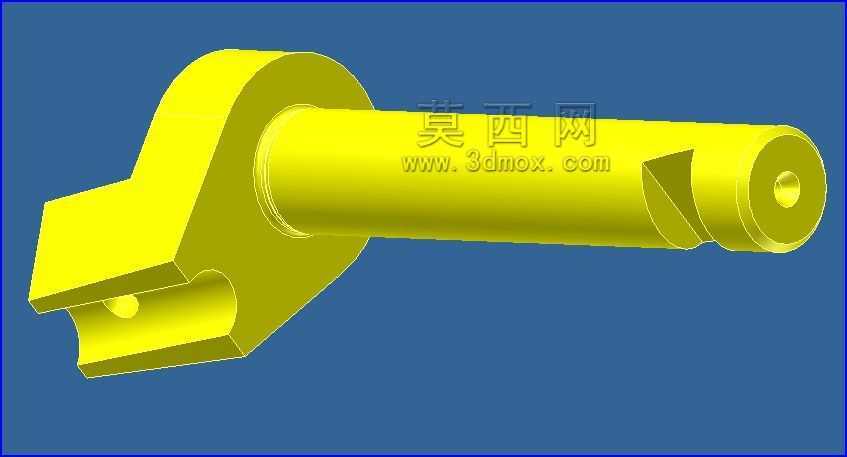

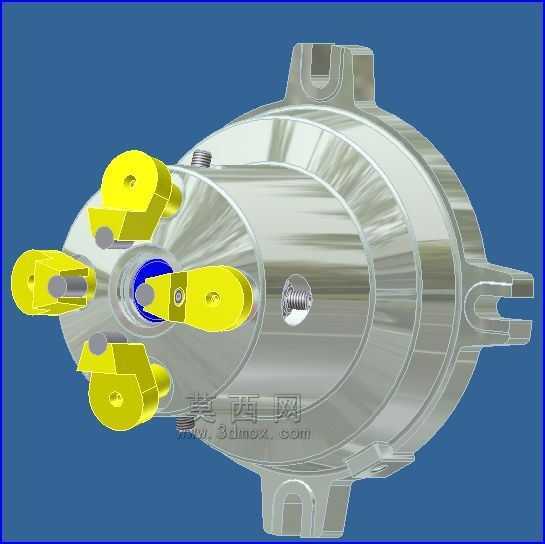

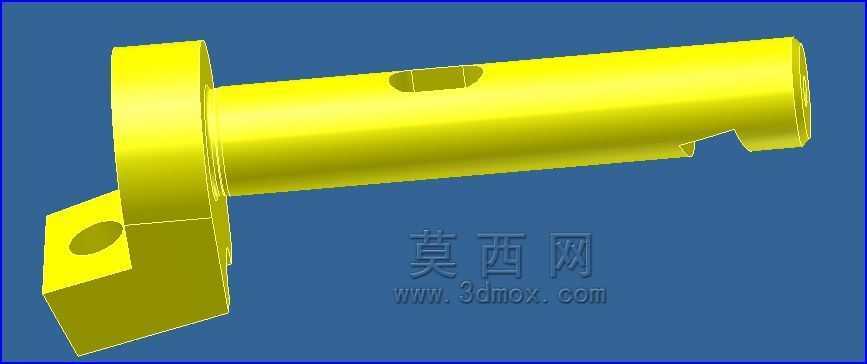

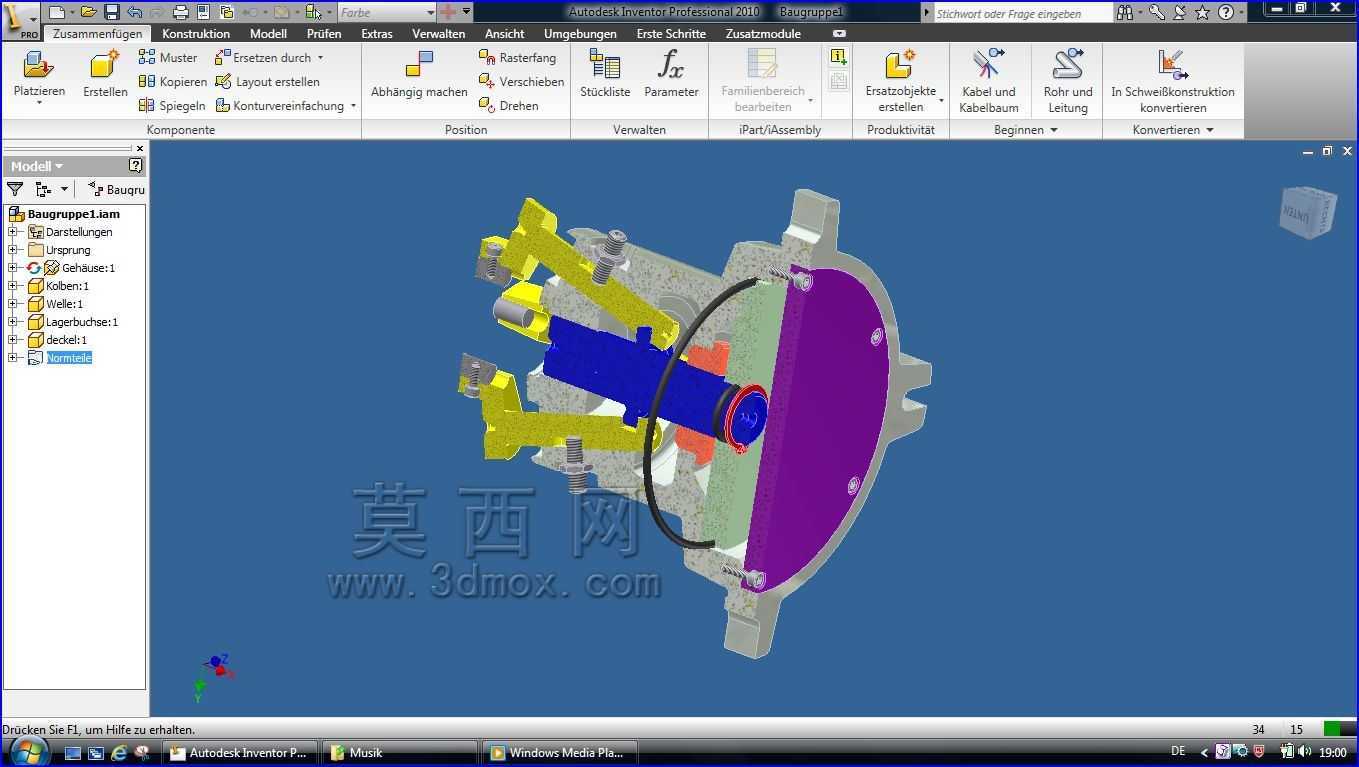

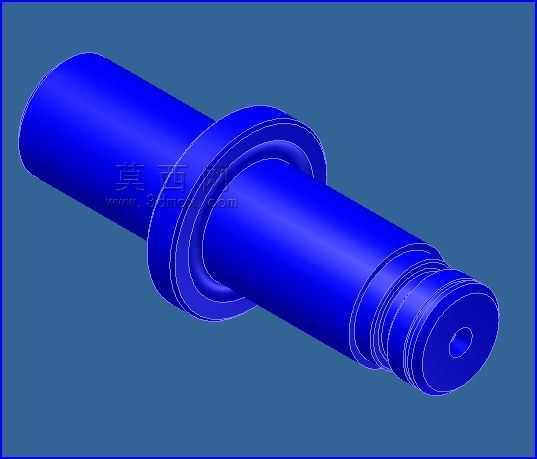

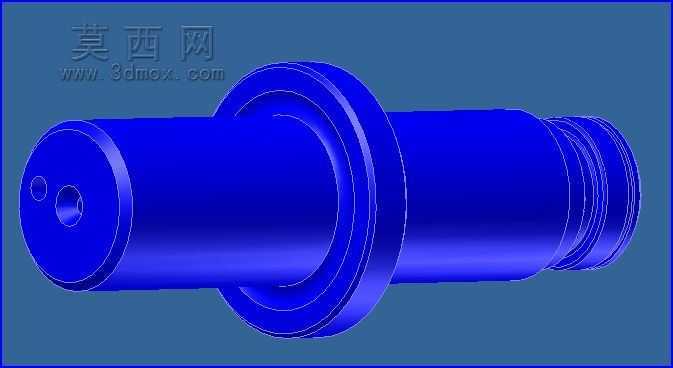

　　这套气动夹紧结构主要面向机加工工序中的工件装夹场景，在批量零件的铣削、钻削、磨削加工工位中，可替代传统手动螺旋压板、偏心夹紧机构，大幅降低装夹辅助时长，稳定输出一致的夹紧力，避免人工装夹时力度不均导致的工件变形、定位偏移问题。从结构组成来看，核心的气动执行单元沿轴向布置，通过内部活塞的直线往复运动，带动周向均匀分布的三组夹爪同步做径向收放动作，夹爪与工件接触的位置做了适配工件轮廓的型面设计，接触区域镶嵌有防滑耐磨衬垫，既可以增大接触摩擦力防止装夹过程中工件打滑，也能避免硬质夹爪直接接触工件表面造成压痕损伤，适配有色金属、薄壁类零件的精加工装夹需求。

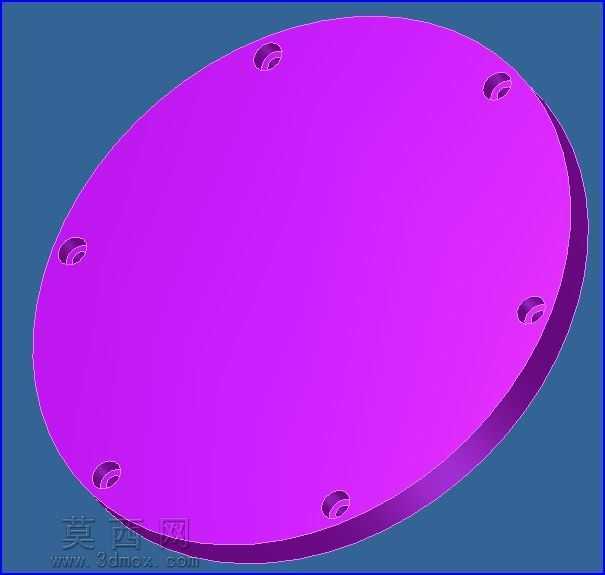

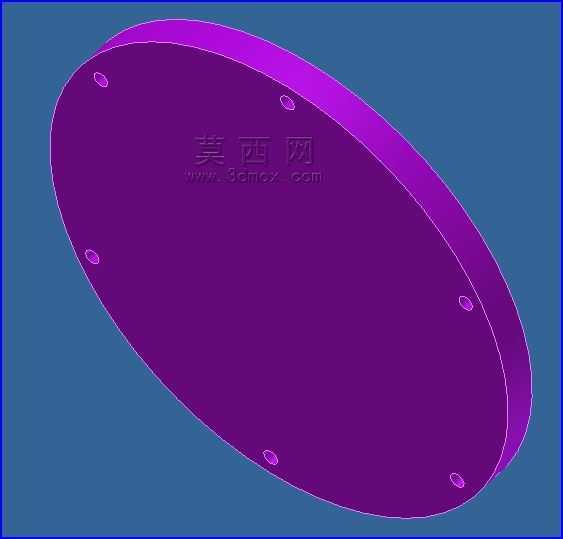

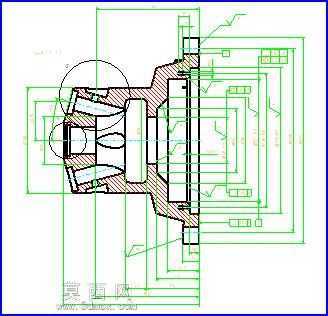

　　设计过程中优先考虑了装夹的同轴度精度，整个夹具体的基准端面与气动单元的安装止口做了同轴度公差约束，夹爪的滑动导轨面与主体安装座之间采用了小间隙配合，配合面设置了润滑脂储油槽，长期往复动作下也能保持动作顺畅，不会出现卡滞、夹爪不同步的问题。端盖部分通过周向均布的紧固件与主体座连接，密封部位采用了耐油橡胶密封圈，可适配常规工厂气源的压力范围，不会出现漏气泄压导致的夹紧失效问题。夹爪的行程设计预留了足够的工件取放空间，松开状态下夹爪内孔与工件外圆之间留有足够间隙，方便操作人员上下料，也能适配自动化机械手的上下料动作，可直接集成到自动化加工单元中使用。

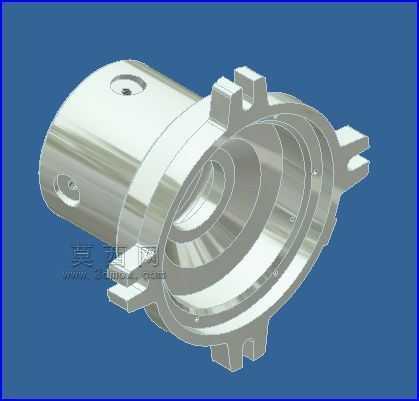

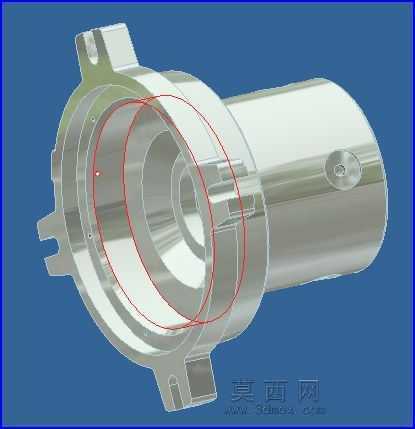

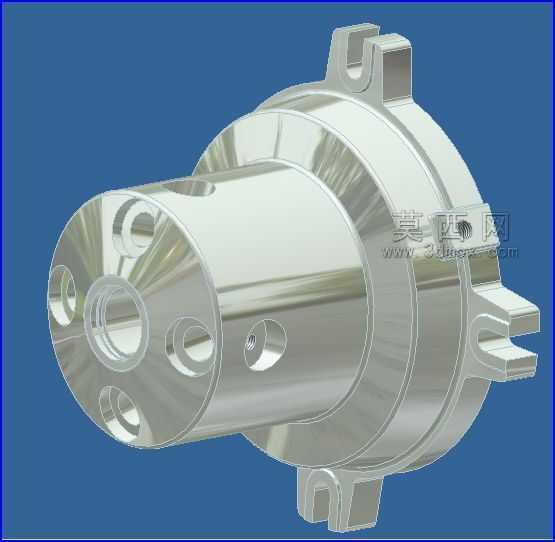

　　从安装边界来看，主体座的底部设置有标准的安装定位孔与连接螺孔，可直接固定在机床工作台、专用工装底板或者回转工作台上，安装基准面做了磨削加工，平面度公差控制在合理范围内，保证安装后整个夹紧机构的定位精度。整体结构的径向尺寸围绕工件装夹范围做了紧凑化设计，不会占用过多的机床加工空间，避免加工过程中刀具与夹具体发生干涉。轴向尺寸上充分考虑了气动管路的连接空间，进气接口设置在端盖的侧方位置，连接气管后不会超出夹具体的最大外轮廓，也不会影响工件的加工避让空间。

　　实际使用过程中，这套夹紧机构可通过配套的气动控制阀组实现夹紧、松开动作的远程控制，也可接入机床的PLC控制系统，配合加工工序实现自动装夹，夹紧力的大小可通过气源调压阀进行灵活调整，针对不同材质、不同壁厚的工件匹配对应的夹紧力，兼顾装夹可靠性与工件防护需求。夹爪部分采用了模块化设计，当需要装夹不同规格的工件时，仅需更换对应型面的夹爪组件即可，无需更换整个夹具体，大幅降低了多品种小批量生产场景下的工装投入成本。夹具体的主体部分采用了高强度铸铁材质，经过时效处理后内部应力释放充分，长期使用下不会出现变形，能够长期保持装夹精度。滑动配合的零件表面做了硬化处理，耐磨性能优异，可承受高频次的往复夹紧动作，使用寿命远高于普通手动夹紧机构。在加工工序流转中，这类气动夹紧工装也可适配多工位回转工作台，配合多工序加工需求，在不同工位间完成工件的转位输送，全程保持夹紧状态，减少重复装夹带来的定位误差，提升批量零件的加工一致性。
