立式四子棋对弈游戏装置结构设计

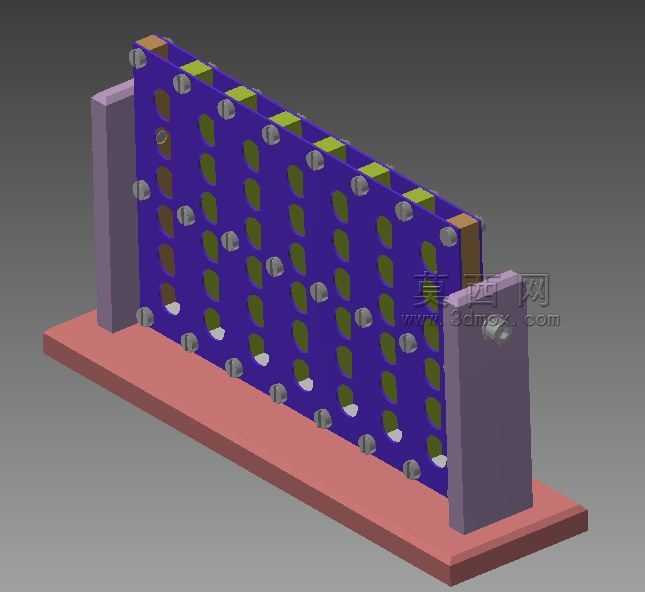

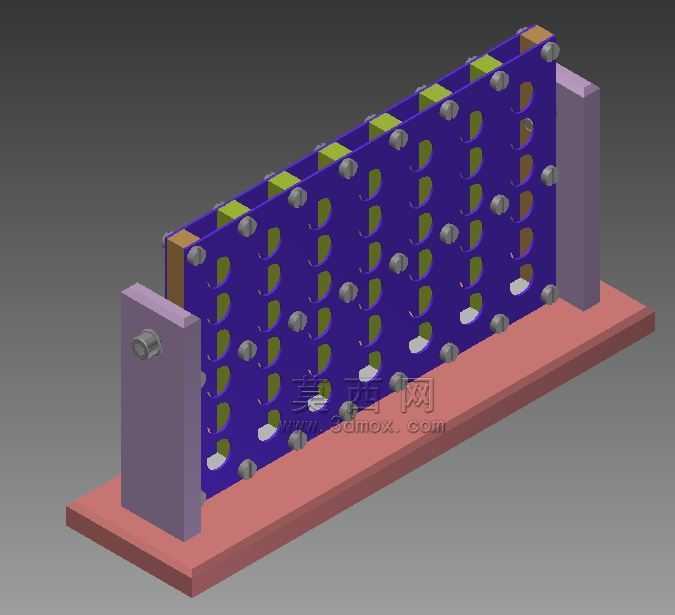

　　这套立式四子棋装置的结构设计，最初是面向商用休闲区桌面互动场景开发的，区别于传统平放式棋盘的使用逻辑，立式结构能让对弈双方全程保持平视姿态，长时间使用不会产生颈部疲劳，同时棋子垂直落位的设计也增加了游戏过程的动态观感，很适合放置在办公休息区、青少年活动空间、商用等候区作为互动休闲设施使用。从实际使用逻辑来看，整套装置不需要额外的动力组件，完全依靠重力实现棋子的自动落位与堆叠，两侧的立式支撑柱采用对称式设计，既承担了多孔面板的固定载荷，也在两端预留了棋子的临时放置卡位，对弈过程中双方可以将待投放的棋子提前放置在侧边卡位，避免棋子散落丢失。中间的多孔面板是整套装置的核心功能部件，面板上按照7列6行的标准四子棋棋位排布开设圆形通孔，

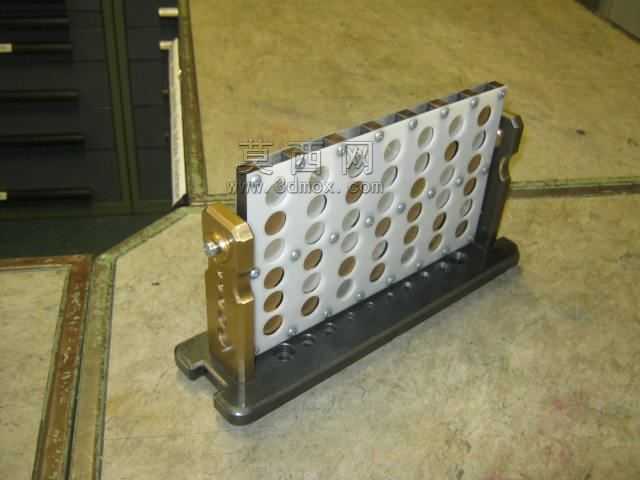

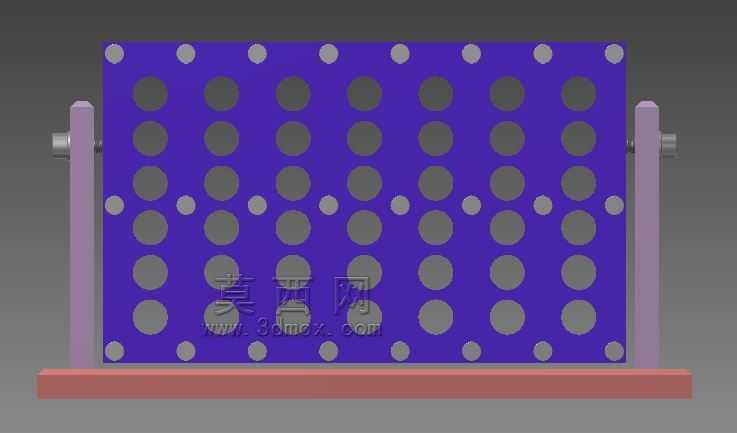

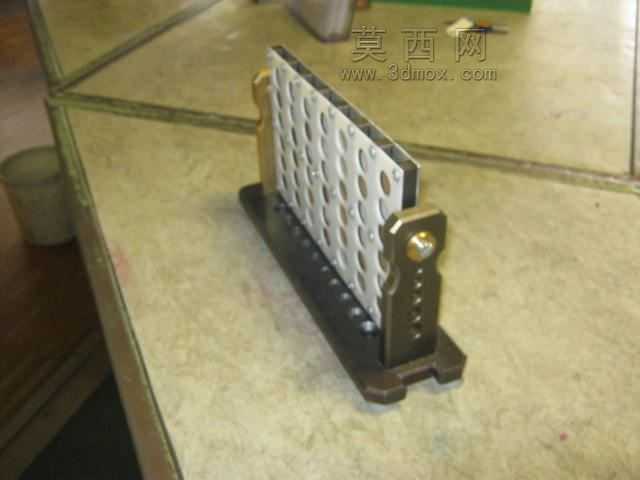

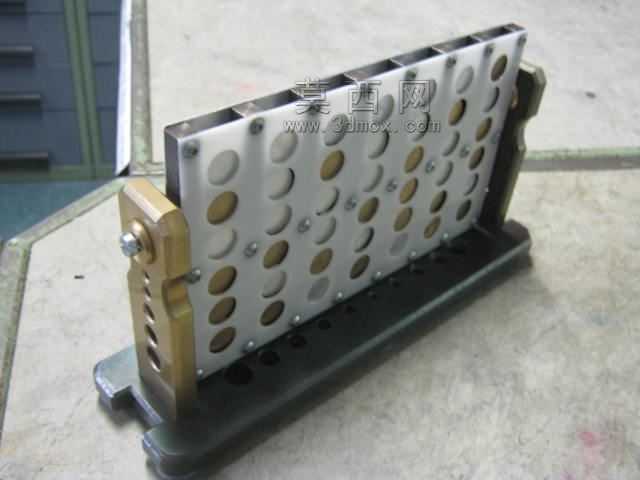

　　每个通孔的直径与棋子外径保持0.2mm的间隙配合，既能保证棋子投放后可以顺畅垂直下落，不会出现卡滞问题，也能避免间隙过大导致棋子落位后出现倾斜偏移，影响横向、纵向、斜向的棋位对齐判定。面板上的棋位孔分为两种规格，大尺寸通孔对应棋子的通行通道，小尺寸的定位孔均匀分布在大孔的间隙位置，一方面是为了降低整块面板的自重，减少两侧支撑柱的承载压力，另一方面也能通过大小孔的视觉区分，让使用者快速识别棋位排布，降低投放棋子时的对位误差。底部的承托底座采用加宽的平板式设计，底座的宽度比整体装置的厚度多出40mm，放置在平整桌面时可以提供足够的抗倾覆力矩，即使对弈过程中不小心碰撞到装置侧边，也不会出现倾倒问题；底座与两侧支撑柱采用嵌入式连接，

　　安装时不需要额外的紧固件，直接将支撑柱插入底座对应的定位槽即可完成组装，日常收纳时可以快速拆分，减少存放占用的空间。在设计思路上，整套装置的所有外露棱边都做了R3的圆角处理，避免使用过程中尖锐边角划伤使用者，所有零件的壁厚都统一设置为3mm，既满足日常使用的结构强度要求，也适配常规的注塑加工工艺，批量生产时不需要额外做壁厚调整。从安装边界来看，整套装置组装完成后的整体高度为320mm，宽度为380mm，厚度为80mm，放置在常规600mm深度的桌面上时，不会占用过多的桌面操作空间，装置后侧与桌面边缘预留100mm的安全距离即可满足稳定放置要求，不需要额外的固定结构。棋子的投放通道在面板后侧做了1mm的深度沉台，

　　棋子投放后不会从面板后侧脱出，正面的通孔边缘做了0.5mm的倒角，棋子落位后正面与面板表面基本齐平，不会出现凸起刮蹭的问题。两侧支撑柱的顶部做了封边处理，避免灰尘从支撑柱的中空结构内部进入，日常清洁时只需要用干布擦拭面板表面即可，不需要拆分结构做深度清理。在实际使用测试中，这套结构的棋子落位顺畅度可以达到连续投放1000次无卡滞，底座的抗倾覆性能可以承受15N的水平侧向推力不倾倒，完全满足日常休闲场景的使用强度要求；同时整套结构没有易损的活动部件，长期使用不需要做特殊的维护保养，零部件的通用化程度高，出现零件损坏时可以单独替换对应部件，不需要整体更换装置。
