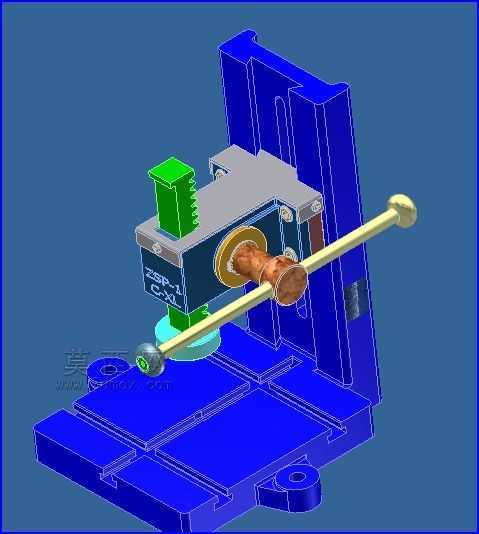

小型手动压紧工装夹具三维结构

　　这套手动压紧工装主要面向小批量零件加工、工位临时装夹、教学实训场景设计，整体采用立式安装布局，底座为带定位槽的板式结构，可直接通过底部的安装孔固定在工作台面或者T型槽平台上，不需要额外制作过渡连接座，适配多数常规机加工工位、装配工位的安装边界。从结构组成来看，整套机构包含立式支撑座、横向滑移压臂、手动驱动长杆、压头组件、定位垫块几个核心部分，立式支撑座采用加厚立板结构，背部设置有长条形调节槽，可根据待装夹零件的高度调整压臂的整体安装高度，适配不同厚度规格的工件装夹需求，调节时只需要松开支撑座侧面的锁紧螺钉，滑移压臂组件到对应高度后重新锁紧即可，调整过程不需要完全拆卸组件，工位调试效率较高。手动驱动长杆贯穿压臂主体，

　　一端设置有握持球头，操作人员握持位置做了圆滑过渡处理，长时间操作不会产生硌手的问题，杆身与压臂内部的传动副配合，转动驱动杆时可带动压头实现竖直方向的进给动作，传动副采用铜质衬套做耐磨处理，可降低反复操作带来的磨损，延长工装的整体使用寿命，同时铜衬套自带一定的自润滑特性，日常维护只需要定期涂抹少量润滑脂即可，不需要复杂的保养流程。压头组件位于压臂前端下方，压头端部设置有可转动的柔性压块，接触工件表面时可自适应小角度的平面偏差，避免硬接触压伤工件表面，同时压块与压杆之间设置有预紧弹簧，进给过程中可实现缓冲，避免操作人员施力过大导致工件变形。底座上的定位槽采用等距分布设计，可配合定位块实现工件的快速定位，不需要每次装夹都重新找正位置，

　　对于外形规则的小型板类、块类零件，装夹定位时间可缩短六成以上，非常适合实训教学、小批量试制这类需要频繁更换工件的场景。设计过程中优先考虑了操作的便捷性，整套机构没有复杂的气动、液压元件，不需要外接动力源，手动操作即可完成压紧与松开动作，对于没有压缩空气气源的简易工位、户外临时维修装夹场景也能正常使用。整体结构的外露部件都做了倒角处理，没有尖锐的棱角，可降低操作过程中磕碰划伤的风险。安装边界方面，底座的安装孔间距适配常规100mm槽距的工作台T型槽，整体高度可在120mm到180mm之间调节，压臂的横向伸出长度为150mm左右，可覆盖最大宽度120mm以内的工件装夹需求，压头的最大压紧行程为30mm，

　　可满足多数小型零件的装夹压紧行程要求。在实际应用中，这类工装除了用于机加工工位的零件装夹，还可用于装配工位的零件固定、检测工位的工件定位，甚至可以作为简易夹具用于木工、手工制作等非工业场景，结构简单可靠，加工制造成本低，所有零部件都可采用常规的机加工工艺制作，不需要特殊的加工设备，普通的铣床、钻床即可完成全部零件的加工，组装难度低，适合中小企业、实训车间自行制作使用。结构设计上充分考虑了易损件的更换便利性，前端的压块、内部的铜衬套都采用可拆式连接，磨损后只需要更换对应易损件即可，不需要更换整套工装，可降低长期使用的维护成本。支撑立板与底座之间采用螺栓连接加定位销的固定方式，可保证长期使用过程中立板不会出现偏移，保证装夹精度的稳定性，压臂与立板之间的滑移面经过精磨处理，滑动顺畅无卡滞，调整高度时不会出现卡顿、歪斜的问题。
