曲柄滑槽组合传动机构结构设计

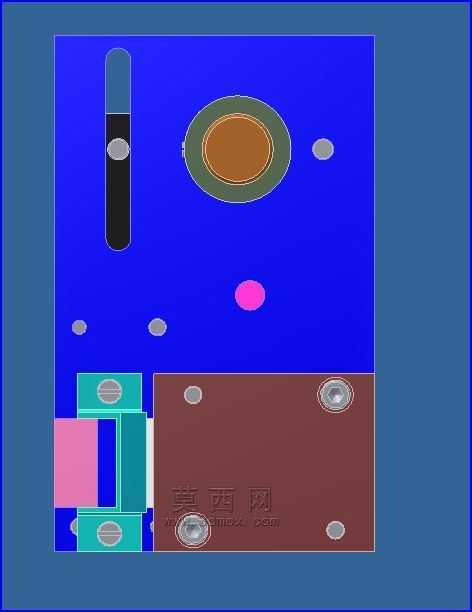

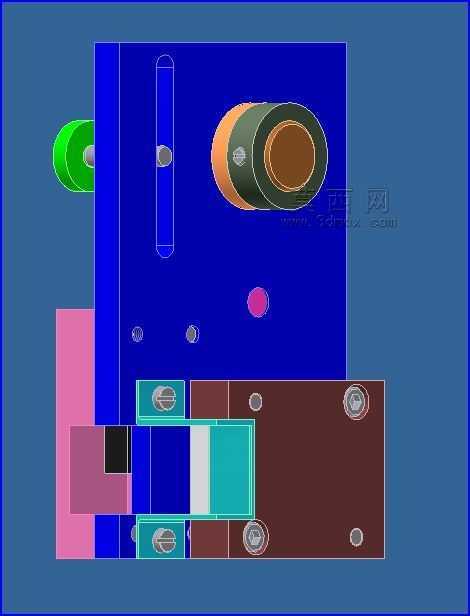

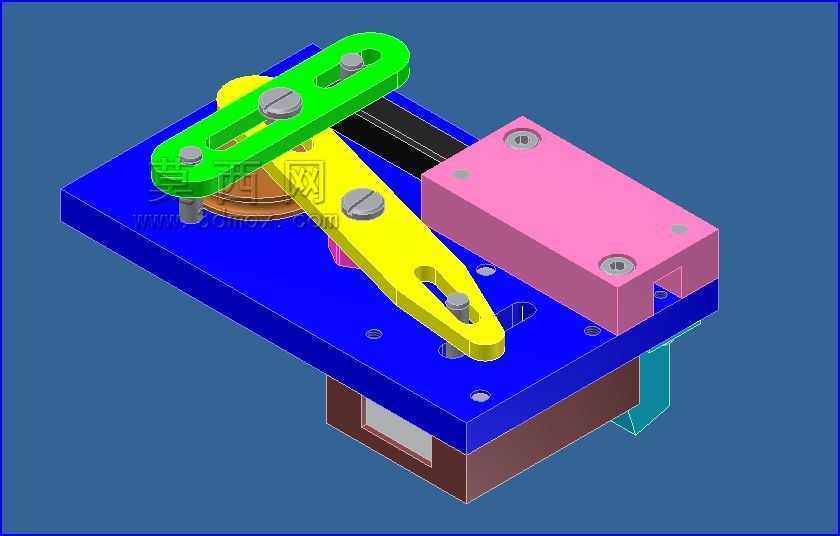

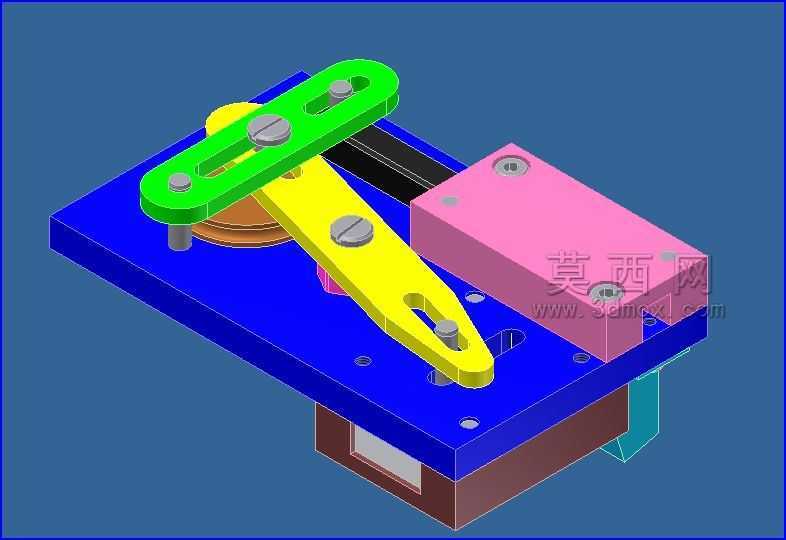

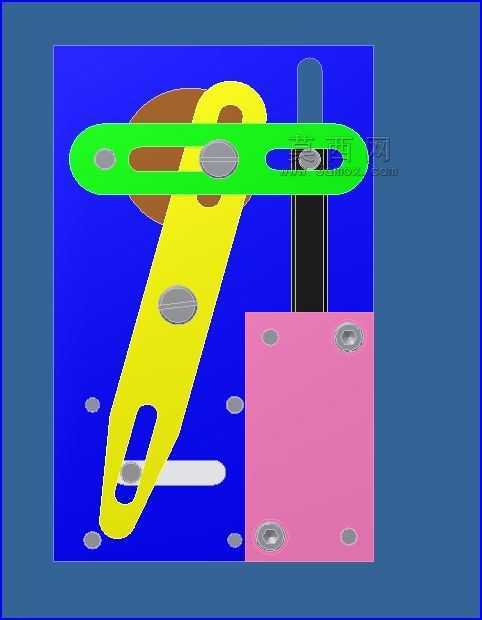

　　这套组合传动结构常见于轻工自动化生产线的间歇送料工位、小型冲压设备的进给单元以及纺织机械的导纱驱动端，核心作用是将曲柄的连续回转运动，通过中间连杆与长滑槽的配合，转化为从动件的规律往复直线或摆动输出，相比单纯的曲柄滑块结构，这套带双滑槽的组合机构能实现更复杂的运动轨迹，满足特定工位对从动件行程中段变速、端点停留的工艺需求。从结构组成来看，整套机构以蓝色安装基板为装配基准，基板上预先加工了对应铰接轴、固定座的安装孔位，所有转动副均采用圆柱销铰接，销柱与构件孔位采用间隙配合，保证转动过程无卡滞，同时销柱端部做限位处理，避免运转过程中构件轴向窜动。绿色长槽构件为一级从动件，其上开设的通长滑槽与固定在黄色曲柄上的偏心销配合，

　　当黄色曲柄绕自身下端固定铰接点做整周回转时，偏心销会在绿色构件的长槽内滑动，同时带动绿色构件绕自身左侧的固定铰接点做定角度往复摆动。黄色曲柄构件上除了与绿色滑槽配合的偏心销，还设置了与粉色滑动座配合的驱动销，粉色滑动座通过底部的导向结构约束在基板的直线导向区域内，只能沿垂直方向做直线往复运动，曲柄回转过程中，驱动销嵌入粉色滑动座的腰型槽内，将曲柄的回转动力转化为滑动座的直线往复输出。设计过程中，首先需要根据目标工位要求的从动件行程、运动速度特性确定曲柄的偏心距，偏心距直接决定滑动座的直线行程以及绿色摆杆的摆动角度范围，本次结构中曲柄偏心距与滑槽长度的比值控制在1:3.2，既保证偏心销在滑槽内有足够的滑动余量，

　　避免运动到死点位置出现卡滞，又不会因滑槽过长导致构件刚性不足。安装边界方面，整套机构的基板采用厚度8mm的冷轧钢板加工，整体安装平面的平面度公差控制在0.1mm以内，所有铰接孔的中心距公差严格控制在±0.05mm，避免因孔位偏差导致运动过程中出现过约束，增大运转阻力。各运动构件之间预留0.8-1.2mm的装配间隙，相邻运动构件的接触面做抛光处理，表面粗糙度达到Ra1.6，减少滑动摩擦带来的磨损与噪音。固定铰接点的销柱采用过盈配合压入基板的安装孔内，保证铰接点的定位精度，不会因长期运转出现销柱松动偏移。实际应用中，这套机构可以通过调整曲柄上偏心销的固定位置，小幅改变从动件的输出行程，也可以通过更换不同长度的滑槽构件，

　　调整摆动角度与直线行程的匹配关系，适配不同的工艺需求。相比齿轮齿条、凸轮等其他往复驱动结构，这套连杆滑槽组合结构的加工难度更低，不需要高精度的齿形加工或凸轮轮廓铣削，普通铣床即可完成所有构件的加工，后期维护也更简便，只需要定期在铰接销与滑槽接触面添加润滑脂，即可保证长期稳定运转，适合中低速、轻负载的自动化工位使用，在小型非标自动化设备的设计中，这类组合连杆机构往往能以更低的成本实现复杂的运动输出，减少动力元件的使用数量，降低设备整体的制造成本与控制复杂度。结构中粉色滑动座上预留的两个安装孔位，可用于固定执行末端的工装夹具，比如真空吸盘、推料块、压头之类的作业元件，直接完成对应的送料、推料、压合作业，不需要额外加装传动转接件，进一步压缩整体结构的安装空间。绿色摆杆的端部也可以根据需求加装导向轮或者拨块，实现对侧边物料的拨动、导向作业，单套动力输入即可同时实现两个方向的运动输出，提升机构的集成度。
