简易平衡重式手动叉车结构设计

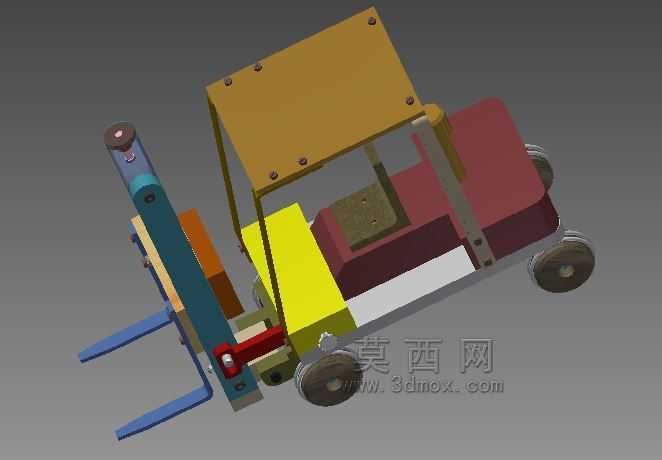

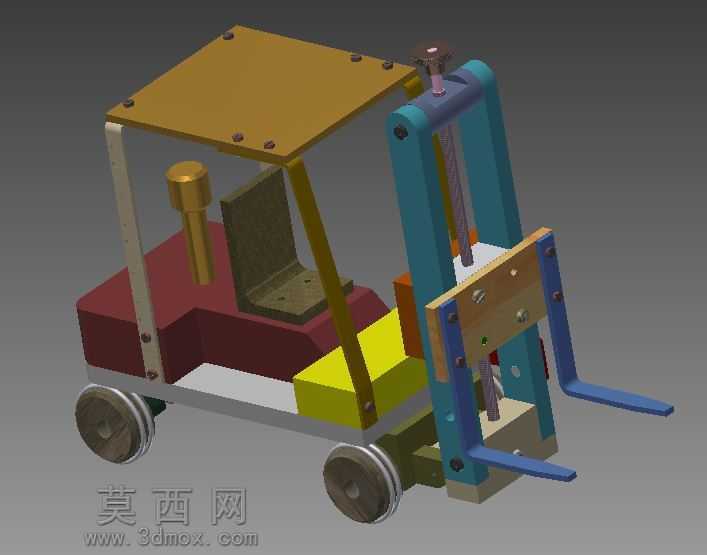

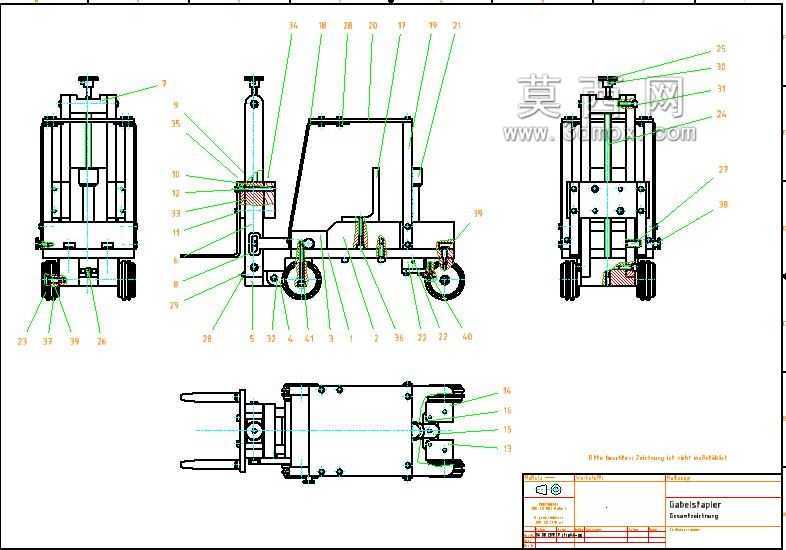

　　直接连接后部的转向轮组，转向轮采用小直径铁芯橡胶轮，转向半径控制在1.2米以内，能够在1.5米宽的通道内完成原地转向操作。前部的起升门架采用双立柱槽钢焊接结构，也就是模型上的蓝色立式框架，两根立柱的平行度公差控制在0.5mm以内，门架内侧安装有滑动导槽，货叉架通过铜质导套与立柱配合，起升动作通过立柱中间的丝杠传动实现，丝杠顶部的手轮旋转时，带动丝母沿丝杠轴向移动，从而带动货叉架完成升降动作，丝杠的导程选择5mm，额定起升高度1.6米，手轮施加150N的圆周力时，即可完成额定载荷的起升操作，起升过程中无冲击，停位精度可达1mm，适合需要精准对位的堆垛作业。货叉部分采用L型折弯钢板焊接结构，两个货叉的间距可根据托盘规格进行调整，这款手动叉车的结构设计完全围绕小型仓储场景的轻载搬运需求展开，没有冗余的电控与液压辅助结构，整体采用模块化拼接思路，所有部件均可通过标准紧固件完成装配，适配小空间内的托盘货物短距离转运、工位间物料周转作业，尤其适合层高有限、通道狭窄的小型库房、生产车间边角区域使用，能够完成1吨以内标准托盘货物的起升、堆垛与移位操作，无需外接动力源，完全依靠人力完成行走与起升动作，维护成本极低。从结构布局来看，车体后部采用一体化成型的配重块结构，也就是模型上深红色的块状部件，配重块的重量经过重心匹配计算，当货叉承载额定载荷时，整车的倾覆临界点始终落在前后轮支撑边界以内，不会出现前倾翻风险，配重块上方预留的圆柱形凸起为转向柱安装位，

　　货叉的水平段长度为800mm，适配国标1200*1000mm的标准托盘，垂直段与货叉架通过螺栓连接，可根据磨损情况单独更换，无需整体更换起升架。车体中部的黄色块状部件为电池安装位？不，这款手动车型的该位置为工具储物盒，可放置日常维护用的扳手、润滑脂等工具，上方的棕色顶棚为薄钢板折弯成型，通过四个螺栓固定在门架与配重块上方的支架上，主要作用是防止上方落物砸伤操作人员，顶棚距离地面的高度为1.8米，符合人机工程学要求，操作人员站立操作时头部不会与顶棚发生碰撞。行走轮部分，前部两个承重轮采用大直径铁芯聚氨酯轮，轮径200mm，单轮额定承重600kg，轮组通过轮架与车体底盘焊接连接，后部转向轮为两个直径100mm的万向轮，与转向柱直接连接，

　　转向时无卡滞。底盘部分采用矩形钢管焊接成型的框架结构，所有焊缝采用连续角焊缝，焊后进行去应力处理，底盘的离地间隙为30mm，能够适应车间内常见的小坡度、小凸起地面，不会出现底盘剐蹭地面的情况。从安装边界来看，整车的总长度（含货叉）为1.8米，总宽度为0.8米，总高度（顶棚位置）为1.8米，停放时占用的地面空间仅为1.44平方米，非常适合狭小空间内的停放与作业。设计过程中充分考虑了部件的通用性，所有紧固件均采用国标标准件，丝杠、导套、车轮等易损件均可直接采购市售标准件替换，无需单独开模定制，大幅降低了生产与维护成本。门架与底盘的连接采用螺栓铰接结构，可根据使用需求调整门架的前倾角度，前倾角度最大为3度，方便货叉插入托盘底部，

　　后倾角度最大为5度，起升后货物靠向门架一侧，提升行驶过程中的稳定性。整车的操作位置位于配重块与门架之间的站立区域，操作人员可单手控制转向手轮，另一只手操作起升手轮，也可在行走时推动车体后部的扶手完成移动，扶手高度设置为0.9米，符合成年人站立操作的舒适高度，长时间操作不易产生疲劳。在结构强度校核方面，门架立柱采用6号槽钢制作，满载时立柱的最大挠度不超过2mm，不会出现门架变形卡滞的情况，货叉的根部抗弯强度满足1.5倍额定载荷的静载测试要求，不会出现货叉折弯断裂的风险。丝杠采用梯形螺纹设计，具备自锁功能，当停止转动手轮时，货叉架可自动锁止在当前高度，不会出现载荷下滑的情况，无需额外加装锁止机构，进一步简化了结构。整车的所有转动部位均预留了润滑脂加注口，日常维护时只需定期加注润滑脂，即可保证机构动作顺畅，维护周期可达3个月以上，适合使用频率不高但对设备可靠性要求较高的场景。
