电脑风扇注塑成型模具结构设计

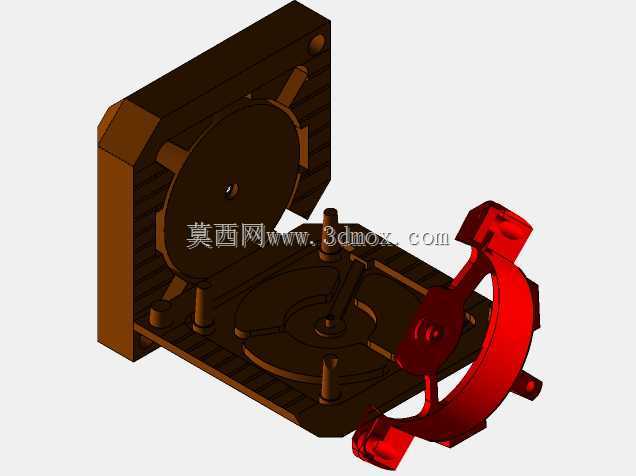

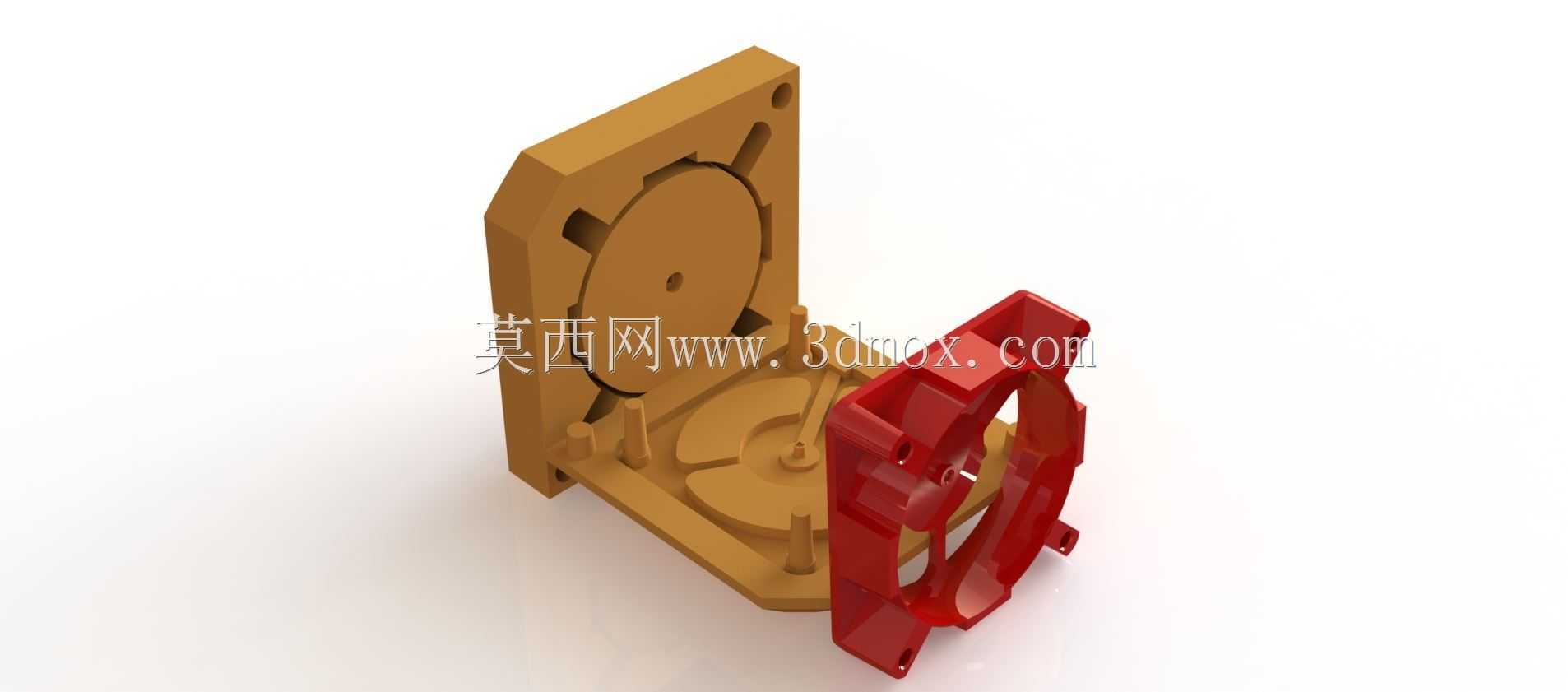

这套模具主要应用于消费电子散热配件的批量生产场景，针对台式机、机箱、小型工控设备内置轴流风扇的塑料外框构件做注塑成型配套，是电脑散热组件生产环节里的核心工艺装备，直接决定风扇外框的成型精度、装配适配性与量产良率。在实际生产场景中，这类模具适配常规卧式注塑机的安装工位，模架整体采用标准模坯搭配定制型腔的设计思路，定模部分加工出风扇外框的外侧轮廓与安装卡扣的成型面，动模部分集成顶出机构与内侧加强筋的成型结构，开模后可通过顶杆平稳将成型后的塑料件推出，避免薄壁结构出现顶白、变形问题。从功能特性来看，这套模具的型腔完全匹配电脑风扇外框的结构需求：外框周圈预留的栅格通风缺口成型位，能保证注塑后塑料件的通风面积符合散热设计要求，不会出现堵料、缺胶导致的通风量不足问题；框体上预设的螺丝柱、定位卡扣成型位，成型后可直接与风扇电机组件、防护网做卡扣式或螺丝锁附装配，无需二次切削加工，大幅减少后处理工序。设计过程中充分考虑了塑料熔体的流动特性，进胶口设置在框体非外观面的侧边位置，避免进胶痕迹残留在产品外露面影响外观，同时流道做了圆弧过渡处理，减少熔体充模时的阻力，保证薄壁的框体边缘能够完整填充，不会出现缺胶、飞边问题。冷却水道沿着型腔轮廓均匀排布，能够在注塑保压完成后快速带走热量，让塑料件均匀冷却收缩，避免框体出现翘曲变形，保证成型后的外框圆度公差控制在装配允许范围内，和风扇叶轮的间隙保持均匀，不会出现叶轮擦碰外框的异响问题。安装边界上，这套模具的模架尺寸适配常规120mm规格电脑风扇的成型需求，定模、动模的定位圈尺寸匹配通用注塑机的定位孔规格，顶出孔位置符合标准注塑机的顶杆排布，无需额外改装设备即可上机生产，模具的开合模行程经过核算，能够保证开模后塑料件有足够的取出空间，不会出现脱模卡滞问题。日常生产中，这套模具可适配常用的ABS、阻燃PP等风扇外壳常用塑料原料，成型后的塑料件表面光洁度均匀，安装位尺寸稳定，能够满足电脑散热风扇长时间运转的结构强度要求，避免风扇运转过程中出现外框共振、卡扣松脱的问题。
