橡胶摩托车握把成型模具结构设计

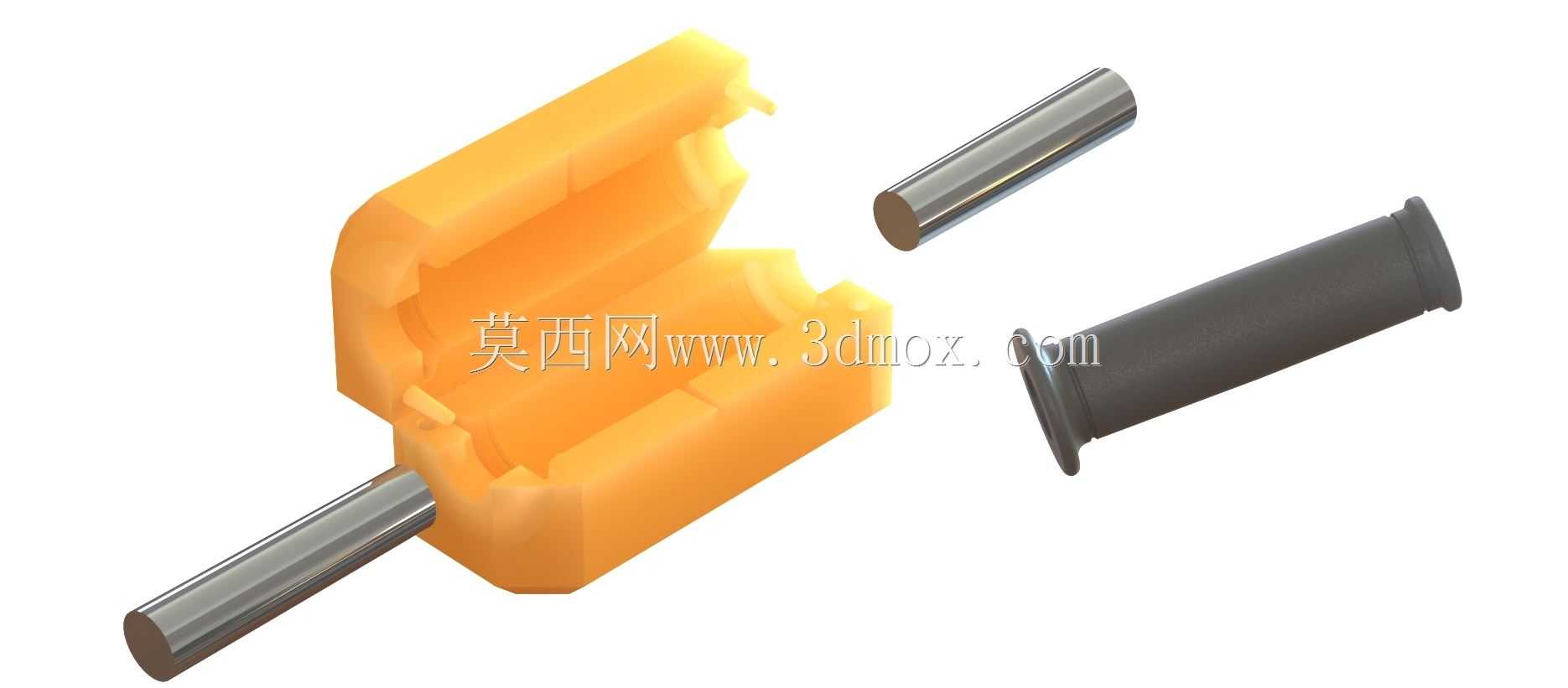

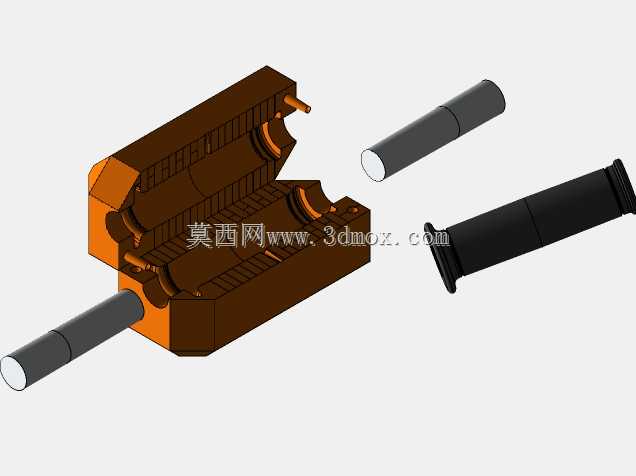

这套模具主要应用于两轮摩托车操控系统橡胶握把的小批量试制与定制化生产场景，适配手把直径22mm的通用跨骑、踏板车型握把生产需求，可直接完成橡胶材质握把的一体注压成型，无需后续二次粘接或拼接工序。模具采用分体对开式型腔结构设计，上下模腔完全贴合摩托车握把的人体工学曲面造型，型腔内壁做了镜面抛光处理，能够保证成型后的橡胶握把表面无合模线毛刺、触感顺滑，握持时贴合手掌弧度，长时间骑行不易产生硌手疲劳。模具配套的两根金属芯轴分别对应握把的安装内孔与端部定位结构，芯轴采用公差h7的精密加工精度，成型时芯轴穿入模腔定位孔后可保证握把内孔同轴度误差小于0.02mm，确保后续装配到摩托车车把上时松紧度适宜，不会出现转动松脱或装配过紧无法推入的问题。设计过程中充分考虑了小批量生产的脱模便利性，对开模结构的分型面设置在握把造型的侧方棱线位置，合模时依靠模腔外侧的定位凸台与凹槽实现精准对位，无需额外加装复杂的锁模结构即可保证合模精度，避免注胶过程中出现飞边。模具整体外形尺寸适配桌面级3D打印设备的成型幅面，模体外部做了加厚的加强筋结构，能够承受橡胶注压过程中的模腔压力，不会出现模腔变形导致的成型件尺寸超差问题。安装使用时，只需将模具固定在常规小型平板硫化机的工作台面，对准上下压板的中心位置即可完成装夹，无需定制专用的安装夹具，适配多数小型橡胶加工车间的现有设备条件。成型后的橡胶握把端部自带限位凸台，装配到车把上后可与油门转把、刹车手柄的安装端面完全贴合，不会出现轴向窜动，握把表面的防滑纹理直接在型腔内壁加工成型，硫化后即可直接使用，无需后续表面纹理处理工序，能够有效缩短小批量定制握把的生产周期，降低试制阶段的模具开模成本，尤其适合改装车型的定制握把、小众车型售后替换握把的生产场景。
