台式超薄钣金电脑机箱结构设计

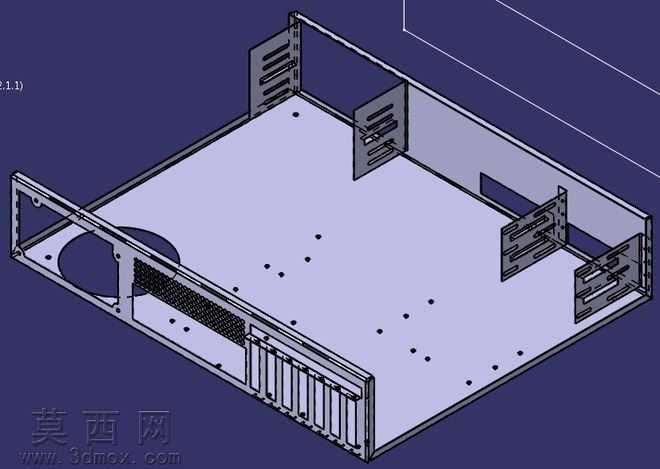

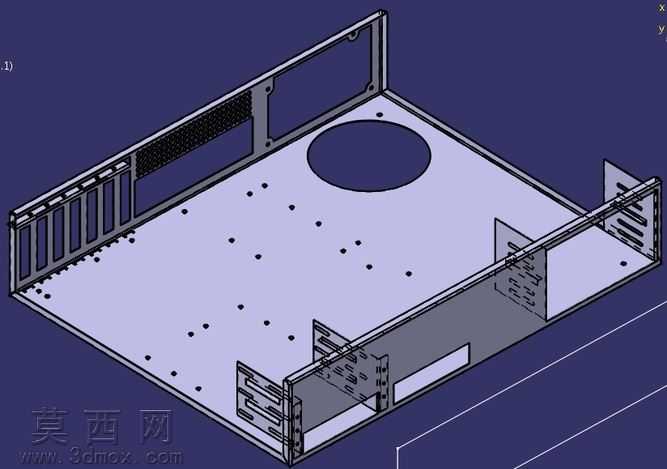

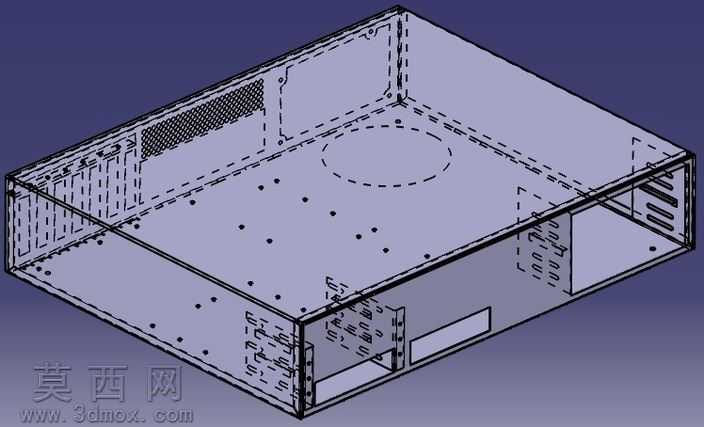

本作品为台式超薄电脑机箱的三维结构设计，采用CATIA软件完成全参数化建模，整体遵循钣金件加工工艺逻辑开展设计，适配小尺寸桌面紧凑装机需求。建模过程中严格遵循钣金折弯、冲孔、裁边的工艺公差要求，对机箱主体的每一处折弯边都预留了合理的折弯扣除量，确保后续展开下料时尺寸精度符合加工标准。从结构设计来看，机箱主体采用一体化折弯成型的底板作为核心承载基底，底板上规则排布的多组安装孔位，分别对应主板固定、电源安装、硬盘托架固定的点位需求，孔位间距严格遵循ATX板型对应的硬件安装规范，同时针对超薄机箱的内部空间限制，优化了孔位的排布逻辑，避免硬件安装时出现空间干涉。机箱后侧预留了标准PCI扩展槽位的冲孔与折弯卡位，槽位采用分段式冲压成型结构，无需额外焊接附件即可实现扩展挡板的固定，兼顾结构强度与装配便捷性；侧板位置预留了大尺寸圆形散热风扇安装位，对应120mm规格散热风扇的安装孔位精准排布，同时在机箱进风侧设计了阵列式通风冲孔，冲孔采用长圆形密排结构，在保证壳体结构强度的前提下最大化通风面积，兼顾散热效率与电磁屏蔽需求。机箱内部设计了分体式的硬盘与电源安装卡位，卡位结构通过钣金折弯自带的卡扣与螺丝孔结合的方式固定，减少额外连接件的使用，降低整体装配复杂度。建模过程中对所有钣金边角都做了压毛边与圆角处理，避免加工与装配过程中出现划手的问题，同时对机箱的拼接边做了叠边咬合结构设计，提升拼接后的壳体整体刚性，减少薄钣金容易出现的共振形变问题。渲染阶段采用金属哑光灰作为机箱主体材质，还原冷轧钢板经静电喷塑后的真实质感，对通风孔、扩展槽等细节结构做了边线强化显示，清晰呈现各部分的结构逻辑，整体模型完整还原了超薄台式机箱从板材展开到折弯装配的全流程结构细节，可直接用于钣金加工下料参考、装机适配验证等场景。
