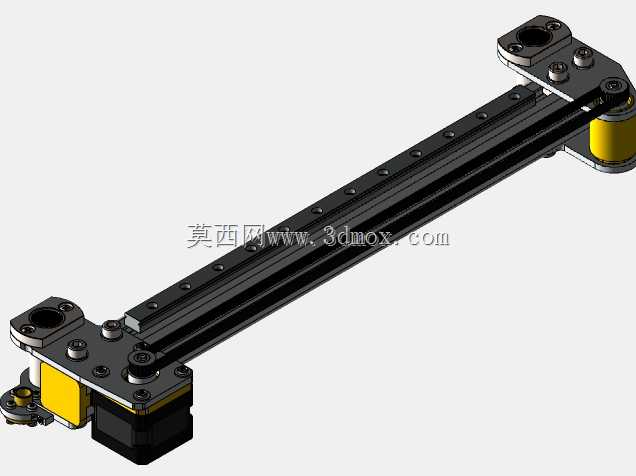

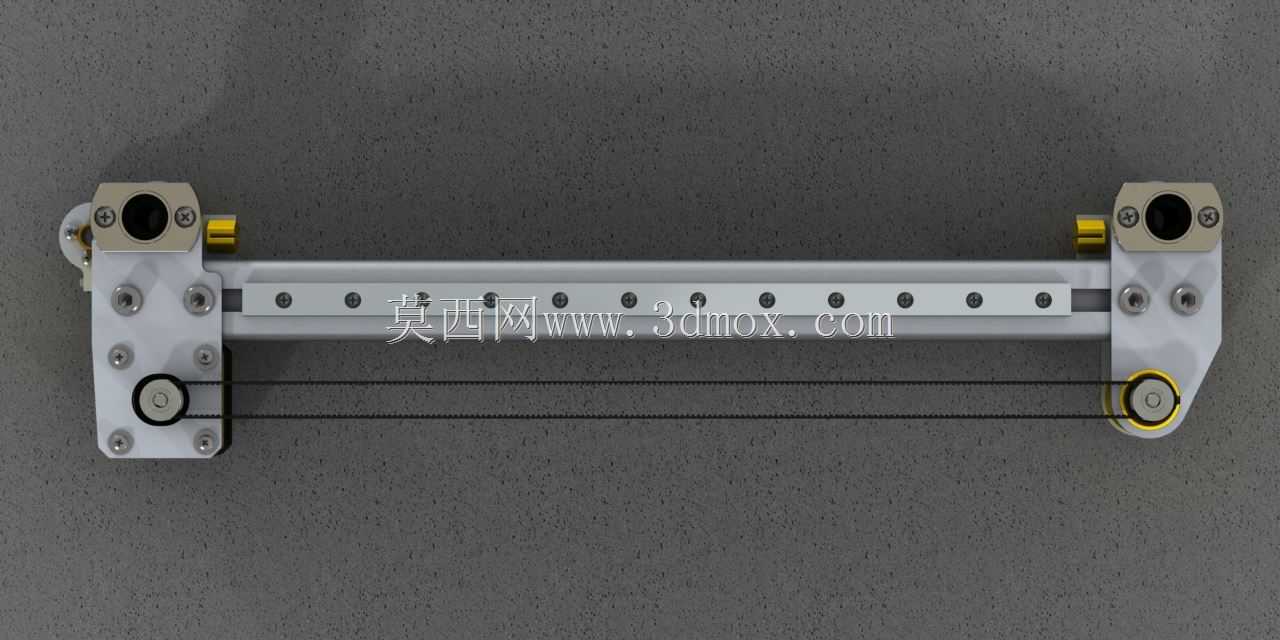

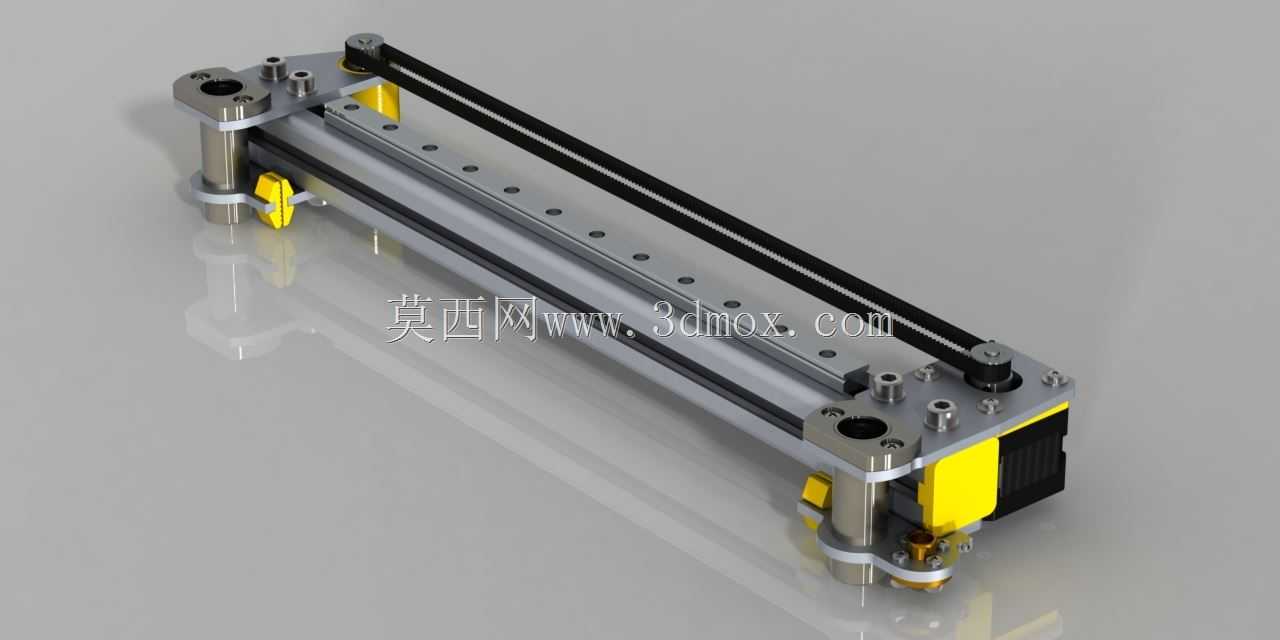

SquareBOT-M打印机X轴线性导轨结构

该结构是桌面级FDM熔融沉积成型3D打印设备的核心X向运动执行组件，主要承担打印头沿设备横向的精准往复运动功能，直接决定打印过程中X向的定位精度、运动平稳性与高速打印工况下的结构稳定性，是保障打印成品尺寸精度、表面成型质量的核心运动单元，适配中小型桌面级3D打印机的整机装配需求，可覆盖创客DIY设备、教育实训打印设备、小批量定制化生产桌面打印设备的使用场景。

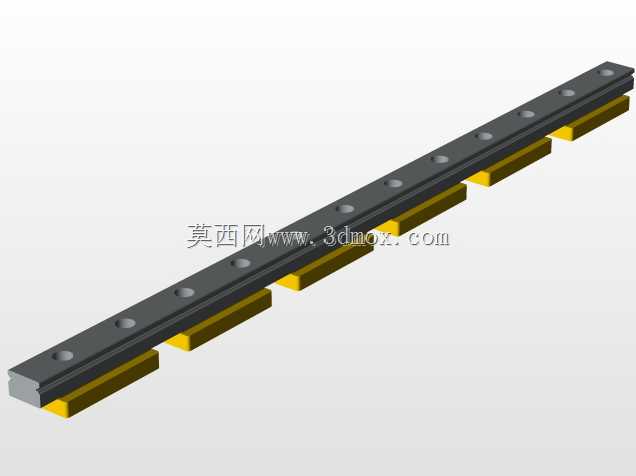

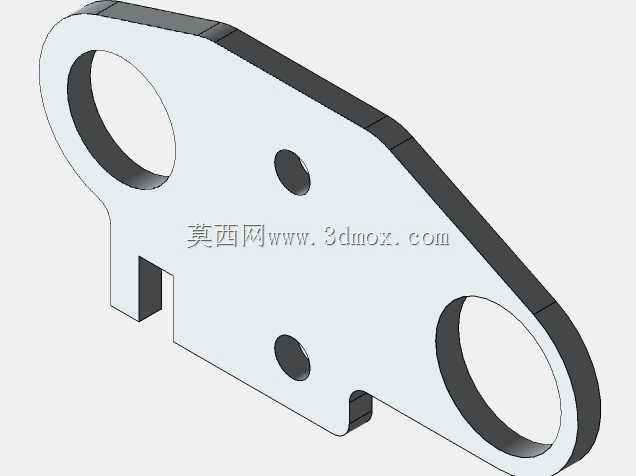

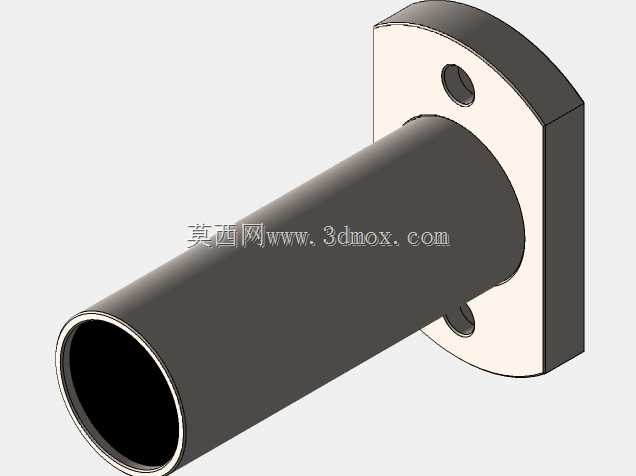

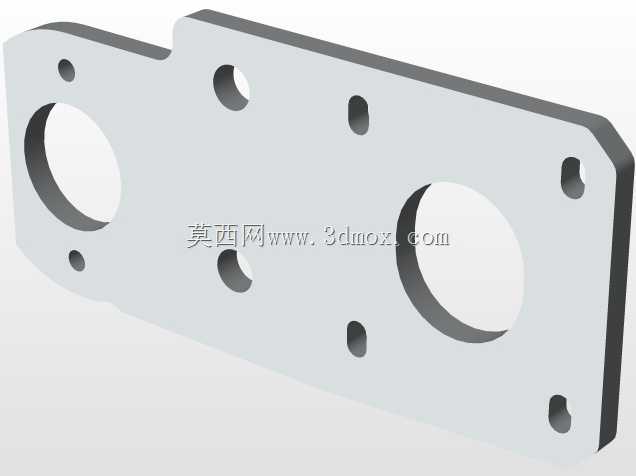

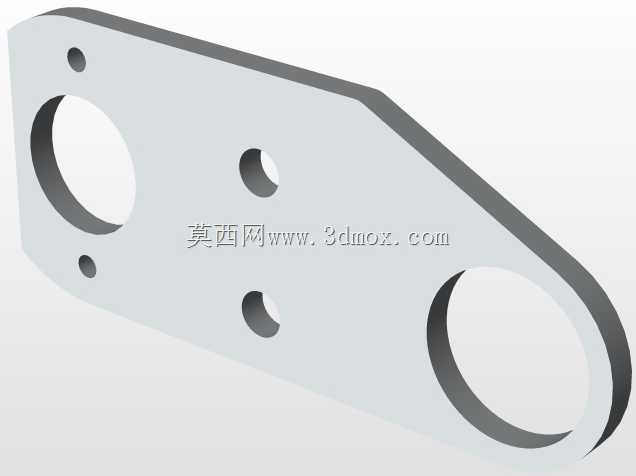

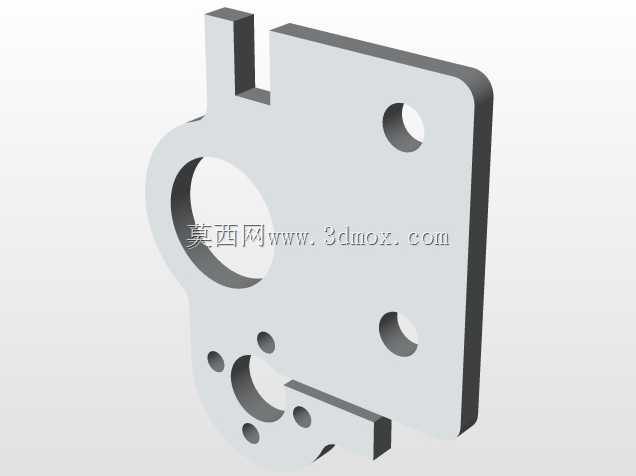

在功能特性层面，该X轴组件采用同步带传动搭配线性轴承的运动方案，搭载LMH10LUU规格线性轴承，配合高精度光轴导轨实现低摩擦系数的顺滑往复运动，可有效降低运动过程中的卡顿、爬行问题，保障打印头移动时的速度均匀性；组件自带4mm厚度铝制激光切割安装元件，相比传统塑料安装件拥有更高的结构强度与抗形变能力，能够大幅提升X轴框架整体刚度，减少高速运动、长时间连续打印工况下的结构形变与共振问题，避免打印过程中出现层纹偏移、振纹等影响成品质量的缺陷。组件两端集成了传动轮组与动力安装位，可直接适配对应规格的步进电机完成动力输入，端部的张紧调节结构可快速调整同步带张紧度，降低后期运维调试的难度。

在设计思路上，该组件采用模块化集成设计，将导轨支撑、传动机构、安装定位、限位触发等功能整合为一体化总成，无需额外加工复杂支撑结构即可直接与设备Y轴运动平台、Z轴立柱完成对接装配，大幅降低整机装配的复杂度与调试周期；设计过程中充分考虑了桌面级设备的轻量化需求，在保障结构刚度的前提下尽可能压缩组件整体重量，降低运动负载对电机扭矩的要求，同时兼顾了零件的加工工艺性，铝制安装件采用激光切割工艺即可完成加工，支撑轴、传动轮、轴承等均采用标准件，可有效降低生产制造成本与备件替换难度。

在安装边界与尺寸适配层面，该X轴组件的有效运动行程匹配中小型桌面3D打印机的常规打印幅面，整体横向长度适配常规200-250mm打印幅面的设备框架尺寸，安装孔位采用标准化间距设计，可直接兼容同系列SquareBOT机型的其他部件装配，组件整体厚度方向的尺寸经过紧凑化设计，不会过多占用设备内部成型腔空间，安装时仅需将两端固定座与设备两侧的Z轴滑动支架锁紧，完成同步带与电机的连接、限位开关的触发位置调试即可投入使用，无需复杂的二次加工调整。
