3D打印机用滚轮式行程限位停止组件

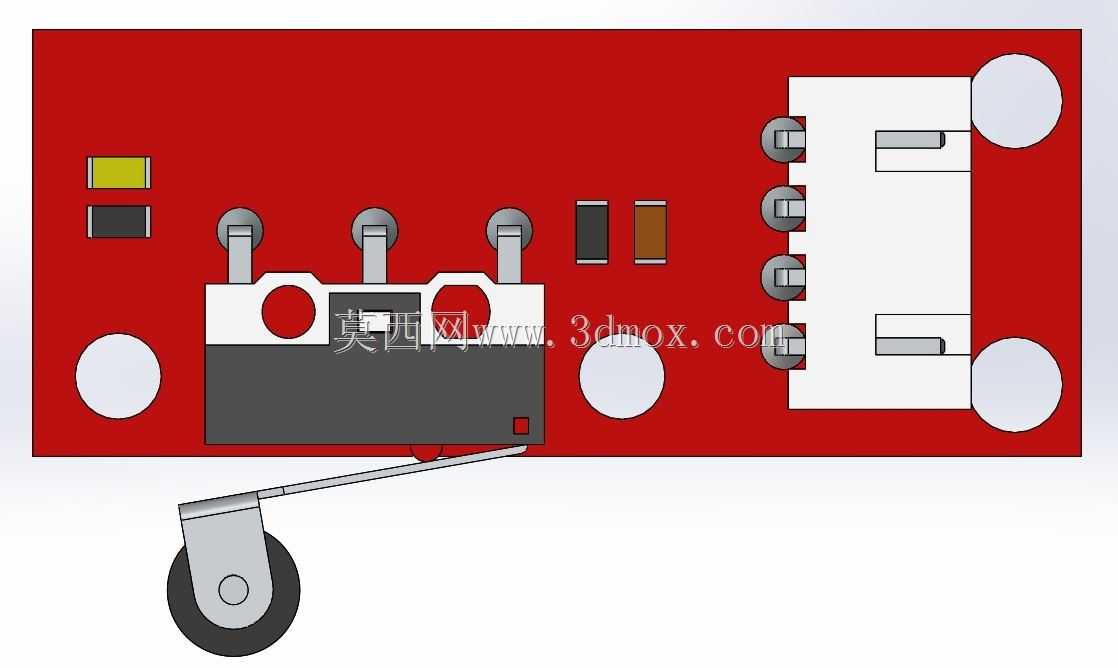

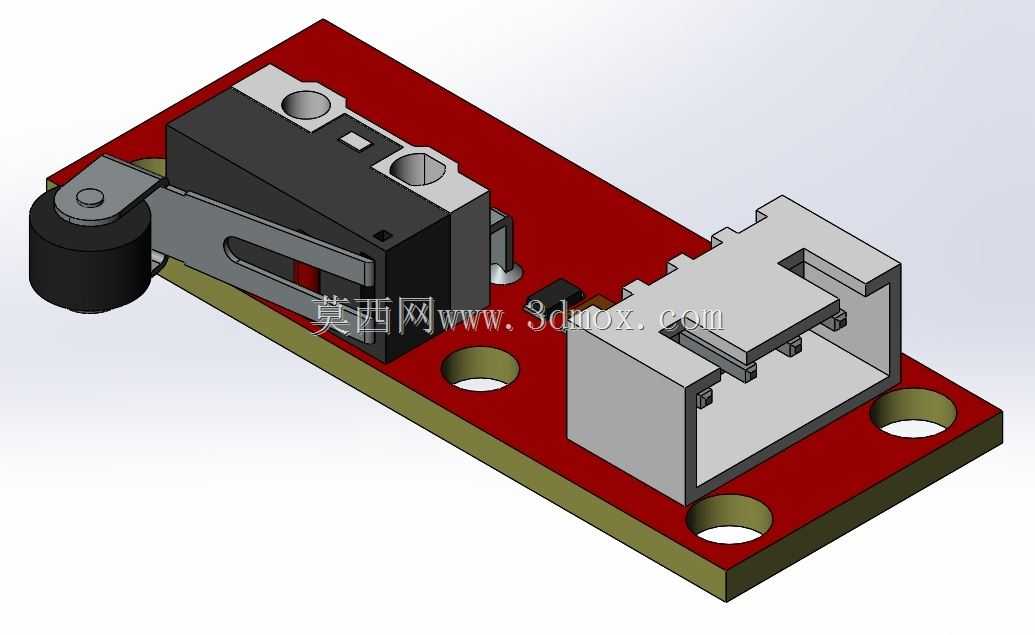

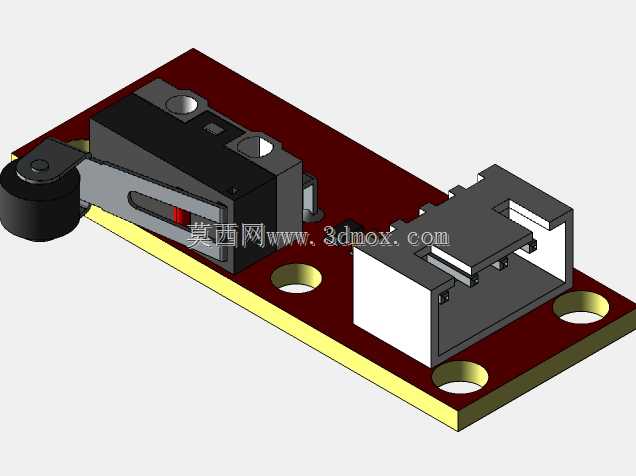

该组件是专为桌面级FDM3D打印机设计的轴端行程停止触发部件，主要应用在打印机X、Y、Z三个运动轴的行程两端极限位置，承担运动轴归零校准、超程急停保护的核心功能，能够在运动平台或打印喷头移动到预设边界位置时，通过触发机构快速传递电信号给设备主控板，切断对应轴的运动驱动输出，避免运动部件超出行程范围发生撞机、皮带脱轨、丝杆卡顿等故障，同时也能在每次设备启动时完成各轴的原点定位，保障打印坐标的基准精度。组件整体采用模块化集成设计思路，将微动触发开关、信号接线插座、安装固定基板整合为一体式结构，省去了零散配件单独安装的对齐调试步骤，能够有效降低设备组装时的装配公差累积。核心触发部件选用带滚轮摆杆的微动开关，滚轮采用耐磨工程塑料材质，摆杆触发角度经过适配调校，当运动轴上的触发挡片接触滚轮时，摆杆会平滑转动触发内部触点，相比直压式触发结构能够大幅降低挡片与开关的接触磨损，同时减少触发瞬间的刚性冲击，延长部件的使用寿命。信号输出端采用标准卧式插座结构，接线端做了防呆限位设计，能够直接适配设备常用的杜邦接线端子，避免接线时出现正负极反接的问题，插座与开关引脚之间通过板载线路直接连通，省去了额外飞线焊接的工序，也能避免设备运行过程中震动导致的接线松脱故障。安装基板采用绝缘耐温的复合板材制作，基板上预留了两个沉头安装孔，孔位间距按照常规3D打印机铝型材的安装槽距设计，能够直接通过M3螺丝固定在型材端面或机架安装位上，安装时不需要额外制作转接支架，基板边缘做了圆角处理，避免组装时划伤操作人员或设备线材。整体组件的安装边界紧凑，横向安装尺寸适配20系列铝型材的端面宽度，纵向突出高度不会超出型材安装面的安全范围，不会与运动轴的同步带、拖链等部件发生运动干涉，触发滚轮的突出高度经过精准计算，既能够保证运动挡片可靠接触触发，又不会因为摆杆下压量过大导致开关内部结构损坏，触发行程的压力值调校在适中区间，既不会因为运动轴的轻微震动出现误触发，也不会因为触发压力过大导致运动轴失步。
