3D打印机械臂夹爪注塑成型模具结构

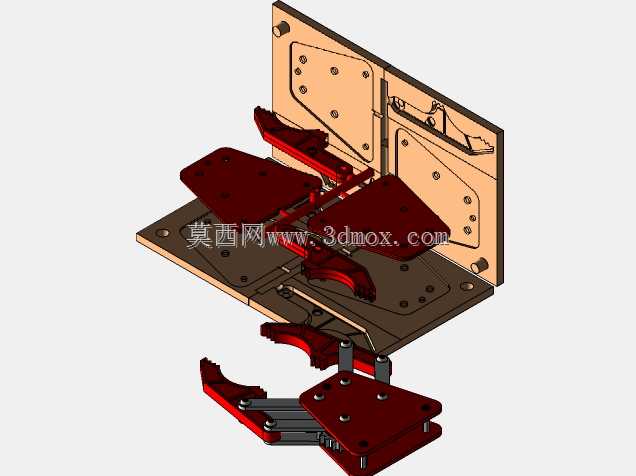

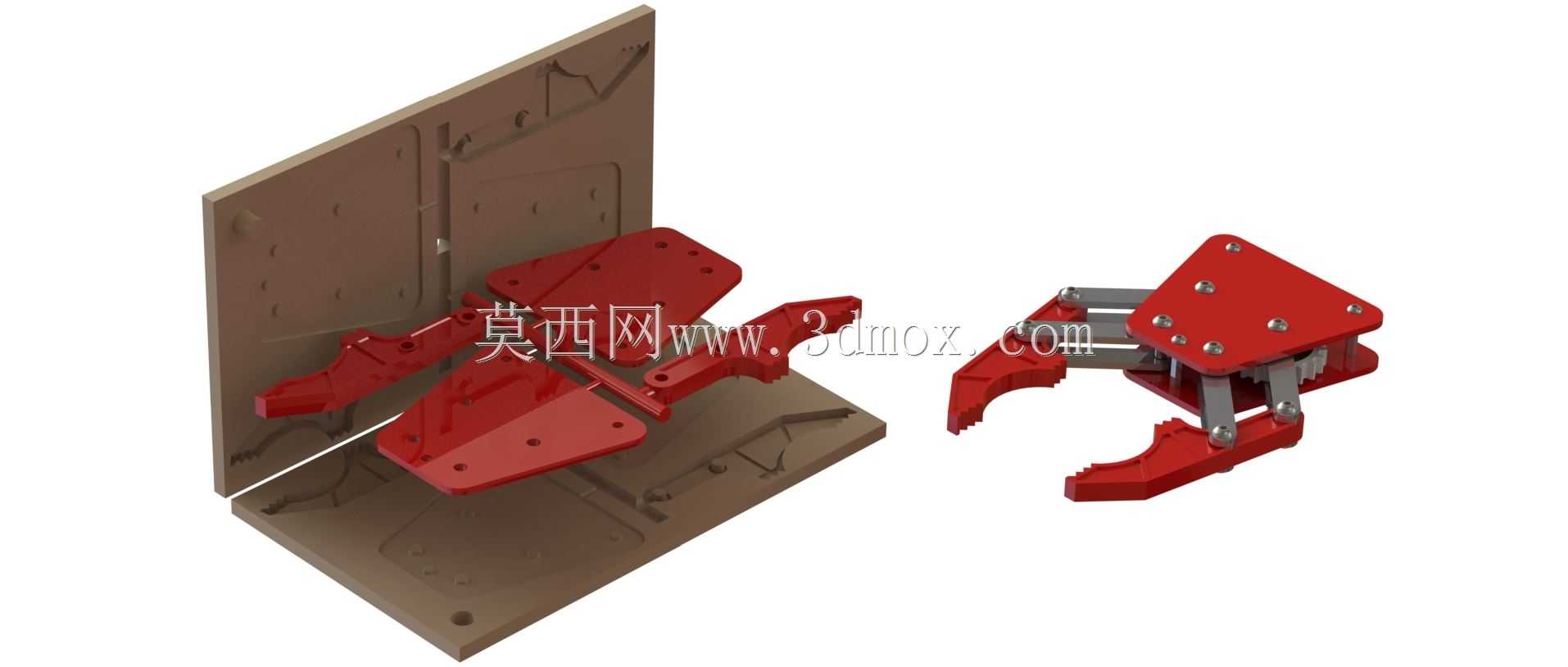

这套模具结构面向轻量化机械臂末端执行器的小批量快速生产场景，适配桌面级增材制造工艺的成型特性，主要用于生产仿生结构的机械夹爪组件，可广泛应用于教学演示机器人、桌面级协作机械手、康复辅助假肢末端、创意原型验证装置等领域，能够满足小批量定制化生产的快速交付需求，大幅降低非标夹爪类零件的开模成本与生产周期。从实际用途来看，该模具一次成型可产出夹爪的主体外壳与配套安装基座零件，成型后的零件无需大量后处理即可完成装配，成型件自带定位安装孔位与铰接避让槽，能够直接与舵机、连杆传动组件配合，实现稳定的夹持动作，可适配0-50mm范围内的规则与异形物件夹持，夹持力可通过配套传动结构的调整实现0.5N-10N的范围覆盖，既可以满足教学场景下的轻量物件搬运演示，也能够适配康复辅具场景下的日常物品抓取需求。在功能特性上，模具采用分体式模腔设计，模架与模芯可快速拆分，针对夹爪的弧形仿生指节结构设计了专属的脱模斜度，避免3D打印模具在脱模过程中出现卡滞、零件拉伤的问题；模腔表面预留了细微的排气槽结构，能够减少注塑过程中气泡、缺料等成型缺陷，针对夹爪上的安装孔位采用了镶件式设计，可根据实际装配需求快速更换不同孔径的镶件，无需重新制作整套模具，大幅提升了模具的适配灵活性。设计思路上，整套结构围绕3D打印模具的工艺特性展开，规避了传统钢模复杂的流道与冷却系统设计，采用直浇口结构简化进胶路径，模架部分采用标准化的安装定位槽，可直接适配桌面级小型注塑机的安装边界，模腔的分型面完全贴合夹爪零件的最大轮廓线，最大程度减少合模错位带来的成型误差，同时针对夹爪的受力薄弱位置在模腔上做了局部加厚的余量设计，保证成型后的零件在反复开合夹持过程中具备足够的结构强度，不会出现断裂变形的问题。从外形尺寸与安装边界来看，整套模具的整体外轮廓尺寸适配常规桌面3D打印机的成型幅面，模架的安装孔位间距匹配小型桌面注塑机的模板安装尺寸，合模后的总厚度处于小型注塑机的开模行程范围内，无需对现有设备做额外改造即可直接投入使用；成型后的夹爪组件安装基准面平面度控制在合理范围内，与标准舵机安装盘的孔位完全匹配，装配后夹爪的开合行程无干涉，铰接位置的转动间隙控制在0.1mm以内，保证夹持动作的稳定性与重复定位精度。
