压力传感器外壳注塑成型模具结构

这套模具结构主要用于压力传感器外壳的批量成型加工，适配工业测控、液压气动系统、工业自动化检测场景下的压力传感元件外壳生产需求。压力传感器作为工业系统中采集压力参数的核心元件，其外壳需要兼顾结构强度、安装适配性、内部元件防护性多重要求，既要为内部敏感芯体、信号调理电路提供密闭的防护空间，抵御工况中的粉尘、水汽、油污侵蚀，也要保证与被测管路、设备安装位的精准配合，同时满足传感部件的装配定位要求。

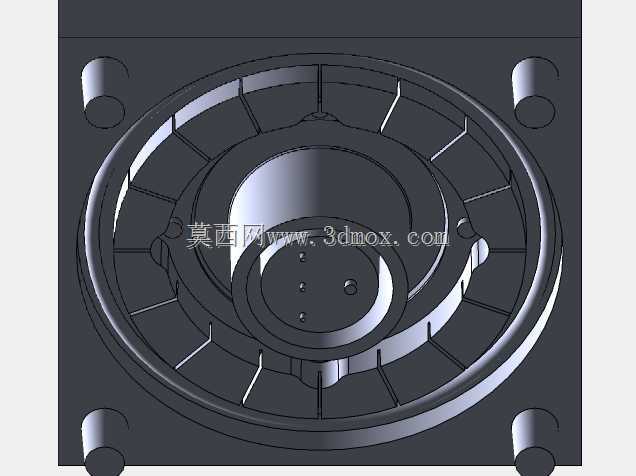

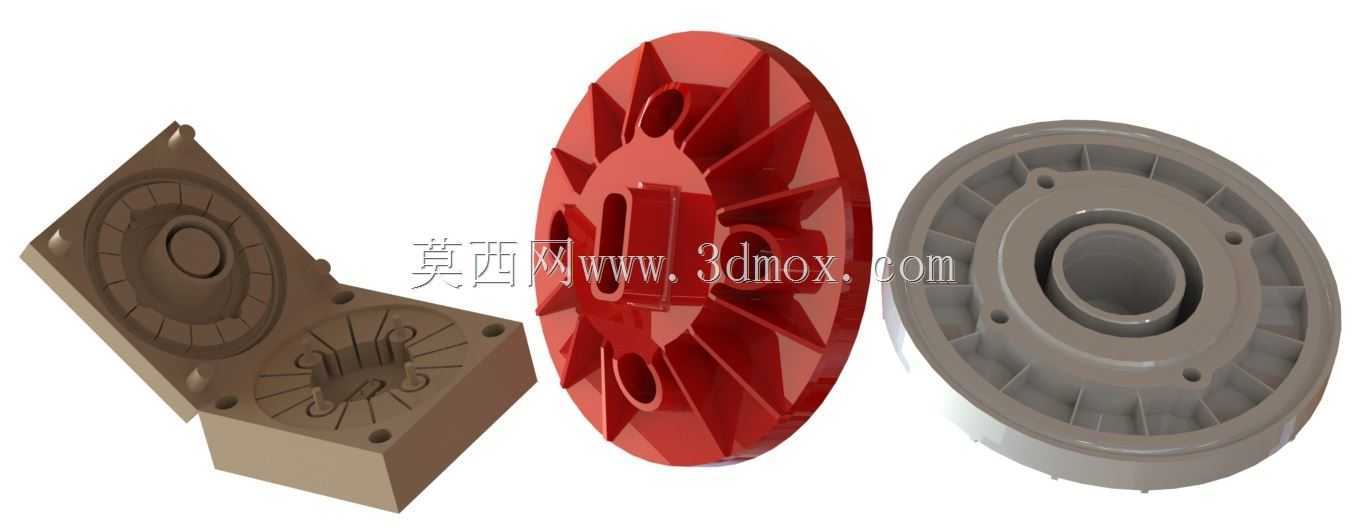

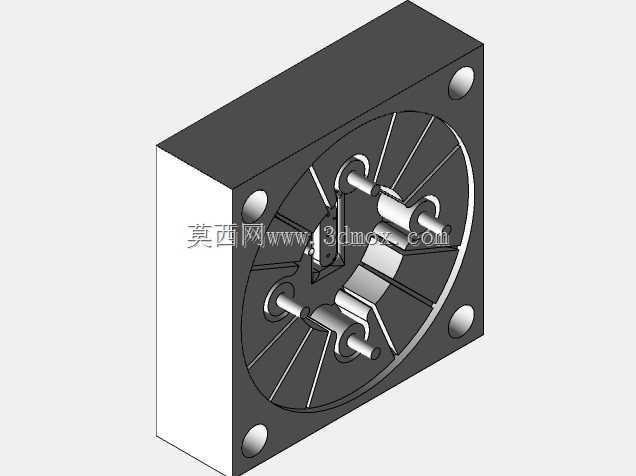

从功能特性来看，这套模具采用一模成型的结构设计，分型面贴合外壳的法兰盘轮廓设置，能够完整成型外壳外侧的散热筋结构、中心安装通孔、侧边定位凸台以及法兰面上的安装孔位，成型后的外壳无需大量二次加工即可直接进入装配工序。模具的型腔部分精准复刻了外壳的内部容腔结构，能够保证成型后外壳的内壁尺寸公差控制在传感元件装配要求的范围内，避免出现芯体安装错位、密封失效的问题；模具的抽芯结构对应外壳侧面的走线槽、安装缺口设计，开模时可顺利完成侧向抽芯，不会拉伤外壳的侧边结构，保证成型件的外观完整性与结构强度。

设计思路上，这套模具充分考虑了小批量定制生产与快速打样的适配性，模架采用标准化的模胚结构，型腔与型芯部分可根据不同规格的传感器外壳需求快速更换，降低多规格产品开发的模具成本。模具的流道设计采用平衡式布局，能够保证熔料在型腔内的填充速度均匀，避免成型后的外壳出现缺胶、飞边、缩痕等缺陷，同时浇口位置设置在外壳的非安装面边缘，去除浇口后不会影响外壳的安装配合面精度。冷却水路环绕型腔与型芯均匀排布，能够在注塑过程中快速带走热量，缩短成型周期，提升生产效率，同时保证外壳各部位冷却速率一致，减少成型后的内应力，避免外壳在后续使用中出现形变，影响传感器的测量精度与密封性能。

从安装边界与尺寸适配来看，这套模具的整体外形尺寸适配常规立式注塑机的安装参数，模架的定位圈、浇口套尺寸匹配通用注塑机的射嘴规格，无需额外改装即可上机生产；模具的顶出结构采用均匀分布的顶针布局，顶针位置对应外壳的法兰盘加强筋位置，顶出过程中受力均匀，不会顶穿或顶伤外壳的薄壁结构。成型后的压力传感器外壳，其法兰盘上的安装孔位间距、中心通孔的直径、外壳的整体高度均符合常规压力传感器的通用安装尺寸规范，能够直接适配工业管路上的标准安装接头，无需额外调整安装位尺寸，可直接用于扩散硅压力传感器、陶瓷压力传感器等多款常见压力传感产品的外壳配套，在工业测控、液压系统监测、气动设备压力检测、供水供气系统压力采集等场景中都能适配使用。
