RC遥控车辆链轮注塑成型模具结构

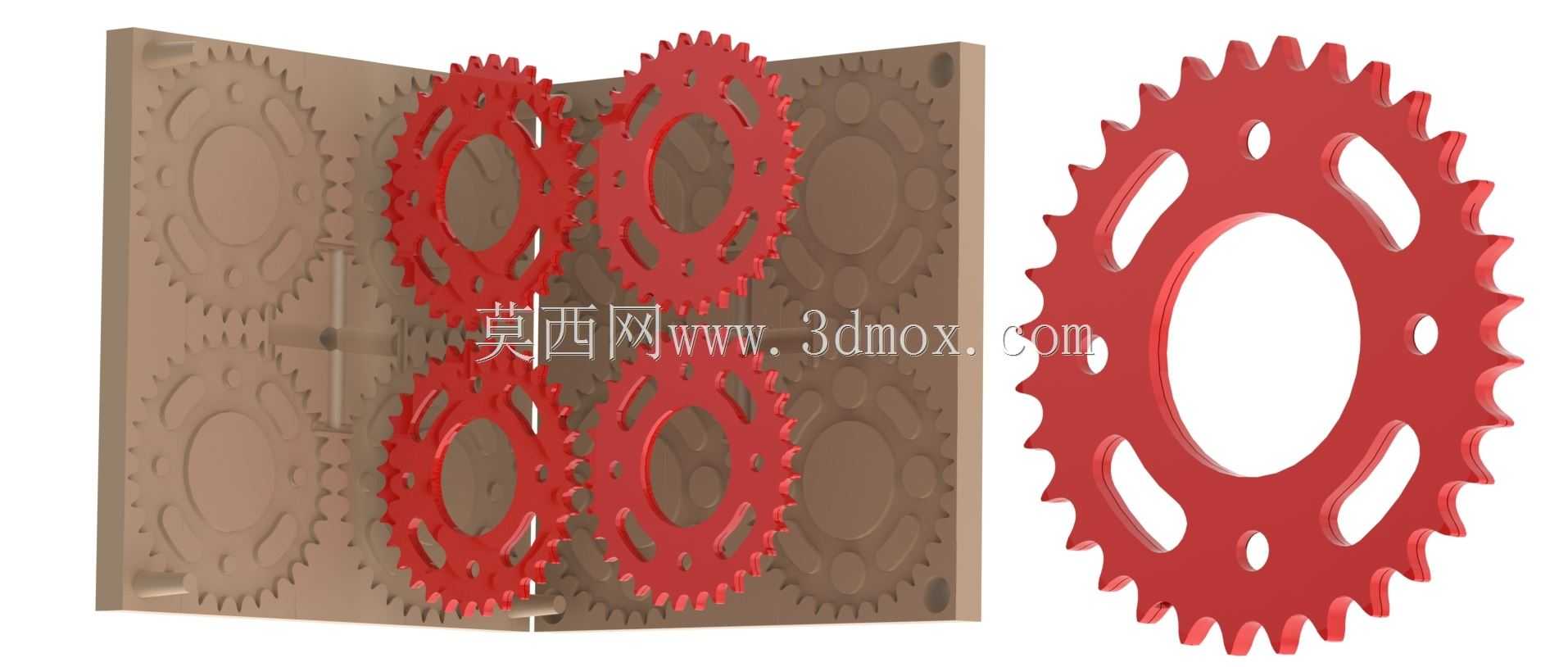

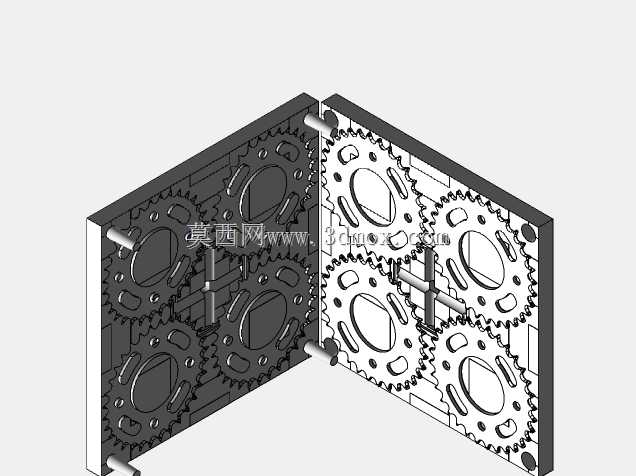

这套模具结构主要面向RC遥控模型车辆、小排量轻型摩托的链轮零件量产场景，适配小批量定制化传动配件的生产需求，可直接用于桌面级3D打印制作模腔镶件，完成小批量塑料链轮的快速注塑成型，解决小众改装配件开模成本高、定制周期长的行业痛点。在实际应用场景中，RC模型玩家常需要根据不同赛道抓地力、动力输出特性更换不同齿数的链轮来调整传动比，传统金属链轮加工成本高、交付周期长，而这套模具可直接通过3D打印制作模芯，快速注塑出尼龙或增强PP材质的链轮，满足玩家快速改装、试错迭代的需求，同时也可用于小排量迷你摩托的售后替换配件生产，适配维修市场小批量多规格的供货特点。从功能特性来看，模具采用一模四腔的布局设计，单次合模即可成型四个不同齿数规格的链轮，覆盖RC车辆常用的传动比调整范围，模腔边缘设计有精准的齿形成型轮廓，可保证注塑出的链轮齿形均匀一致，与传动链条的啮合间隙控制在合理范围，避免传动过程中出现跳齿、卡滞问题。模具的分型面设置在链轮的厚度中心位置，开模后可通过顶杆直接将成型件从模腔中推出，浇口采用侧浇口设计，设置在链轮外缘的非啮合区域，去除浇口后不会影响链轮的齿形啮合精度，也不会破坏零件外观。设计思路上，整套模具充分考虑了3D打印制作模件的工艺特性，模腔的边角位置都做了适配3D打印的圆角过渡，避免打印过程中出现翘曲变形，同时模架部分采用标准化的板式结构，导柱导套的安装位置预留了通用安装尺寸，可直接适配常规小型注塑机的装夹边界，不需要额外定制模架配件。链轮成型后的中心安装孔位预留了标准的轴配合公差，可直接与RC车辆的后轮轴、传动输出轴配合安装，周边的镂空减重孔在模腔中对应位置做了镶件处理，既可以减轻成型链轮的整体重量，降低传动过程中的转动惯量，提升RC车辆的动力响应速度，也能减少注塑过程中的材料收缩变形，保证零件的尺寸精度。模具的合模定位结构设计在模架的四个边角位置，定位精度可满足塑料链轮的成型公差要求，合模后分型面的贴合间隙控制在0.02mm以内，可有效避免注塑过程中出现飞边问题，减少后续去毛刺的人工处理工序。从安装边界来看，整套模具的外形尺寸适配桌面型小型注塑机的装夹范围，模架的厚度、浇口套的安装尺寸都符合通用小型注塑机的标准参数，不需要对设备进行额外改造即可直接上机生产，模温调节的流道设置在模腔下方，可保证注塑过程中模腔温度均匀，让不同模腔成型的链轮收缩率保持一致，确保四个型腔产出的零件尺寸偏差控制在允许范围内。成型出的链轮零件可直接通过去除浇口、简单毛边处理后投入使用，材料可根据使用需求选择普通ABS、增强尼龙或者柔性PLA，分别适配静态展示、日常行驶、越野攀爬等不同的RC车辆使用场景。
