伺服机构盖板注塑成型模具结构设计

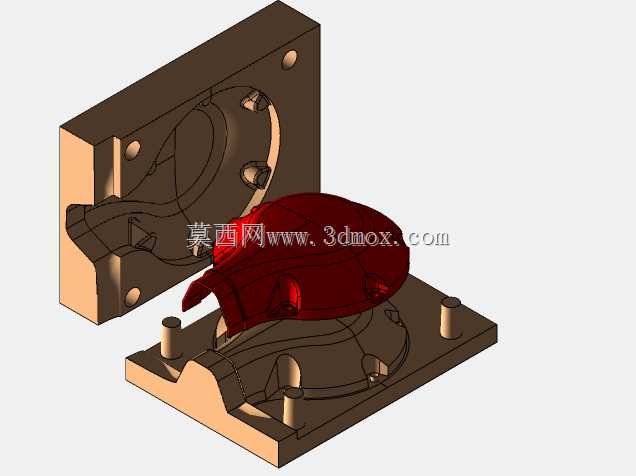

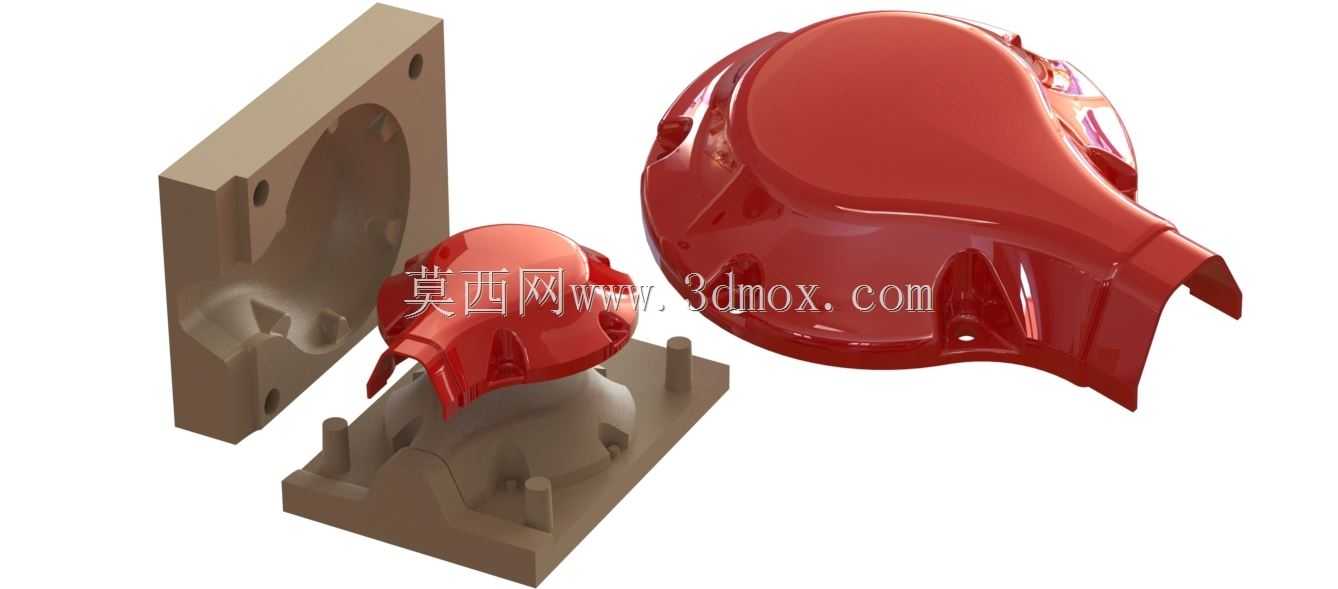

这套模具主要应用于伺服传动机构的防护盖板批量注塑生产场景，在工业伺服设备的生产链路中，防护盖板是隔绝外部粉尘、切削液、杂物侵入伺服传动核心区域的关键部件，直接影响伺服机构的运行稳定性与使用寿命，因此对盖板的成型精度、外观完整性、结构契合度都有较高要求。该模具采用上下对开的模架结构，整体布局紧凑合理，充分考虑了注塑生产中的开合模行程、顶出空间与冷却管路排布需求，模架的安装基准面做了平整化处理，能够适配常规卧式注塑机的工作台装夹尺寸，无需额外加装过渡连接板即可完成上机固定。模具的型腔部分完全复刻伺服盖板的复杂曲面外形，针对盖板外侧的流线型弧面、侧边的出线缺口、内侧的定位卡扣结构，都在型腔与型芯上做了对应加工，曲面衔接处做了顺滑过渡处理，避免注塑成型后产品表面出现夹线、毛刺、缺胶等缺陷。在设计思路上，这套模具优先考虑了成型后的脱模顺畅性，型芯部分的拔模角度经过反复校核，针对盖板内侧的倒扣结构采用了斜顶辅助脱模结构，不会在产品表面留下顶出痕迹；浇口位置设置在盖板非外观面的边缘处，采用侧浇口进料方式，能够让熔融的塑胶原料在型腔内匀速填充，避免出现流痕、熔接痕影响外观质量。模具的导柱导套采用对称排布，保证上下模合模时的定位精度，合模间隙控制在0.02mm以内，有效避免注塑过程中出现飞边问题。冷却水道沿着型腔的曲面轮廓均匀排布，能够在注塑保压完成后快速均匀带走热量，缩短成型周期，同时避免产品因冷却不均出现翘曲变形。这套模具生产出的盖板，能够直接与对应规格的伺服机构壳体完成装配，盖板边缘的止口结构与壳体的安装槽完全契合，安装后无需额外打胶即可实现IP54级别的防护效果，适配自动化生产线、工业机器人、数控设备等多种搭载伺服机构的装备使用，能够满足中小批量的生产交付需求，模具整体结构简单可靠，日常维护保养便捷，长期生产的稳定性表现优异。
