电吉他音量音调旋钮注塑成型模具

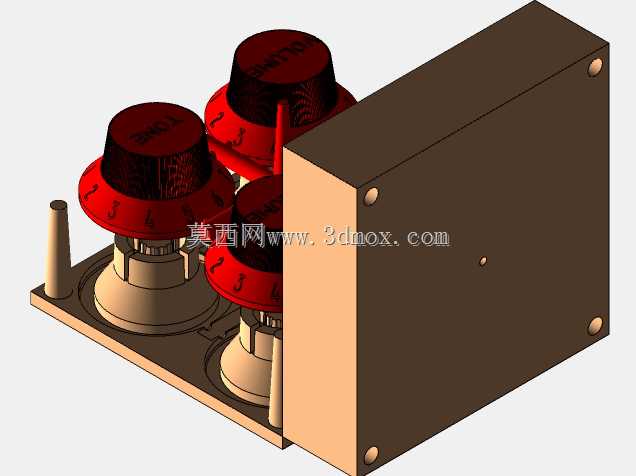

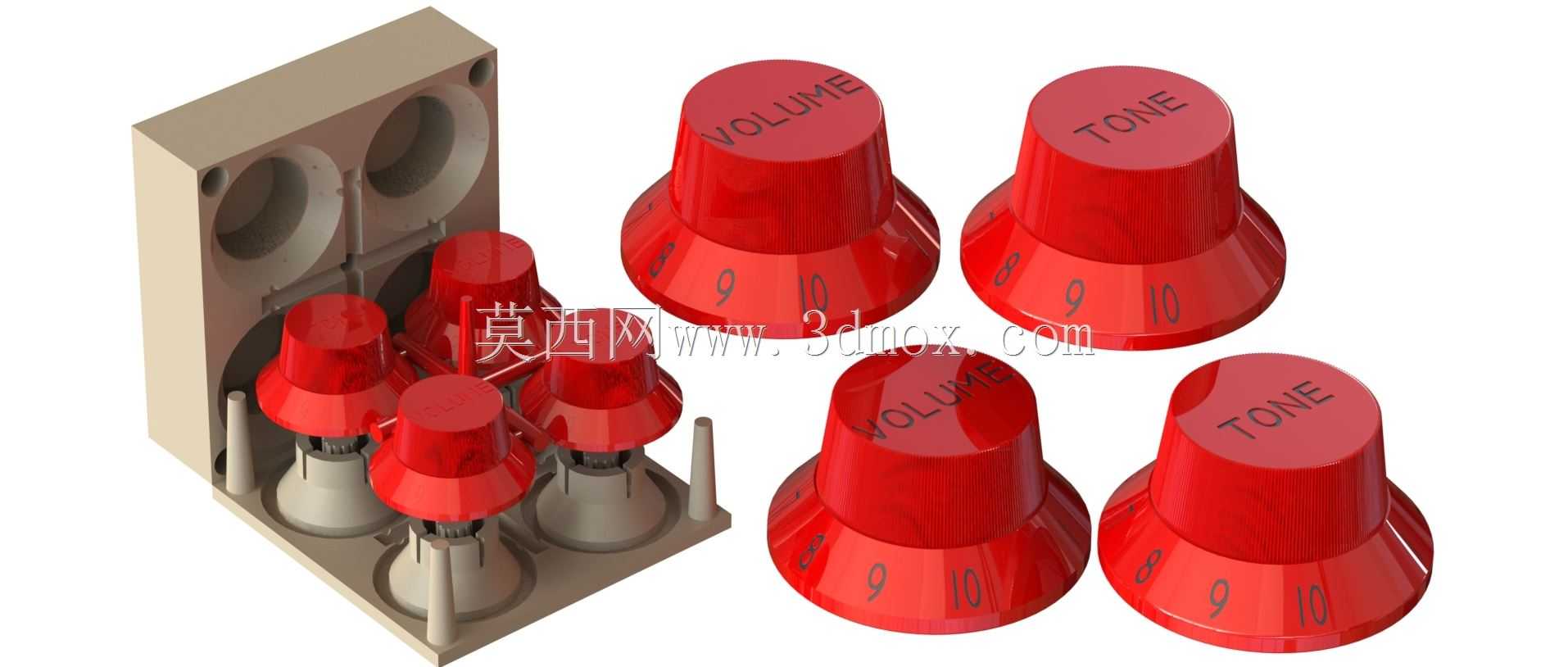

这套模具专为电吉他控制旋钮的批量生产设计，对应电吉他上的音量调节、音色调节两类控制旋钮，是电吉他操控系统的核心外观与功能配件，日常演奏中乐手通过旋转这类旋钮完成输出音量大小调整、音色明暗切换的操作，直接影响演奏时的操控手感与乐器整体外观质感。模具采用一模多腔的排布设计，单次合模即可同时成型多枚旋钮，能够适配小批量定制生产以及3D打印快速制模的加工需求，模腔的排布充分考虑了进胶均衡性，确保每一个模腔填充的塑料熔体流速、压力保持一致，避免不同腔位成型的旋钮出现尺寸偏差、缩水、缺胶等成型缺陷。从产品功能特性来看，成型后的旋钮为上窄下宽的锥台造型，顶部平面预留标识刻印区域，分别标注音量、音色的功能字样，侧面印有0-10的刻度标识，方便乐手在演奏过程中快速识别旋钮当前的调节档位，旋钮内壁设置有与电位计转轴匹配的安装卡位，安装后能够与电位计转轴紧密配合，旋转时无松旷、打滑问题，转动阻尼均匀适中，适配市面上常规规格的吉他电位计安装尺寸。设计过程中充分考虑了塑料件的脱模斜度，旋钮外表面设置了合理的脱模角度，既保证成型后旋钮能够顺利从模腔中脱出，不会出现表面拉伤、顶白的问题，也不会影响旋钮装配后与吉他面板的贴合度，模具的分型面设置在旋钮底部的安装端面位置，确保成型后的旋钮外表面无明显分型线痕迹，满足乐器配件的外观质感要求。模具的安装边界适配常规小型注塑机以及桌面级3D打印设备的装夹尺寸，模架整体结构紧凑，不需要额外定制特殊规格的装夹配件即可完成上机安装，模具内部设置的流道采用平衡式布局，能够有效减少成型过程中的原料浪费，同时配套的冷却水路排布贴近模腔区域，能够缩短成型周期，提升生产效率，成型后的旋钮不需要过多的后处理工序，去除浇口后即可直接进行表面喷涂、印刷标识等后续加工，适配电吉他生产厂、手工定制吉他工坊的配件生产需求，也可用于老旧吉他的损坏旋钮替换配件制作。
