3D打印定制手机支架注塑成型模具结构

这套模具结构主要面向消费电子周边配件的小批量定制生产场景，适配桌面级3D打印加工与小型注塑成型的双重生产需求，专门用于生产个性化拼接式手机支架产品。在日常使用场景中，该模具产出的支架可放置于桌面、车载台面等平面，为手机提供稳定的倾斜支撑，满足用户观影、视频通话、导航等场景下的解放双手需求，同时模块化的拼接结构也允许用户根据使用需求调整支架的支撑角度与组合形态。

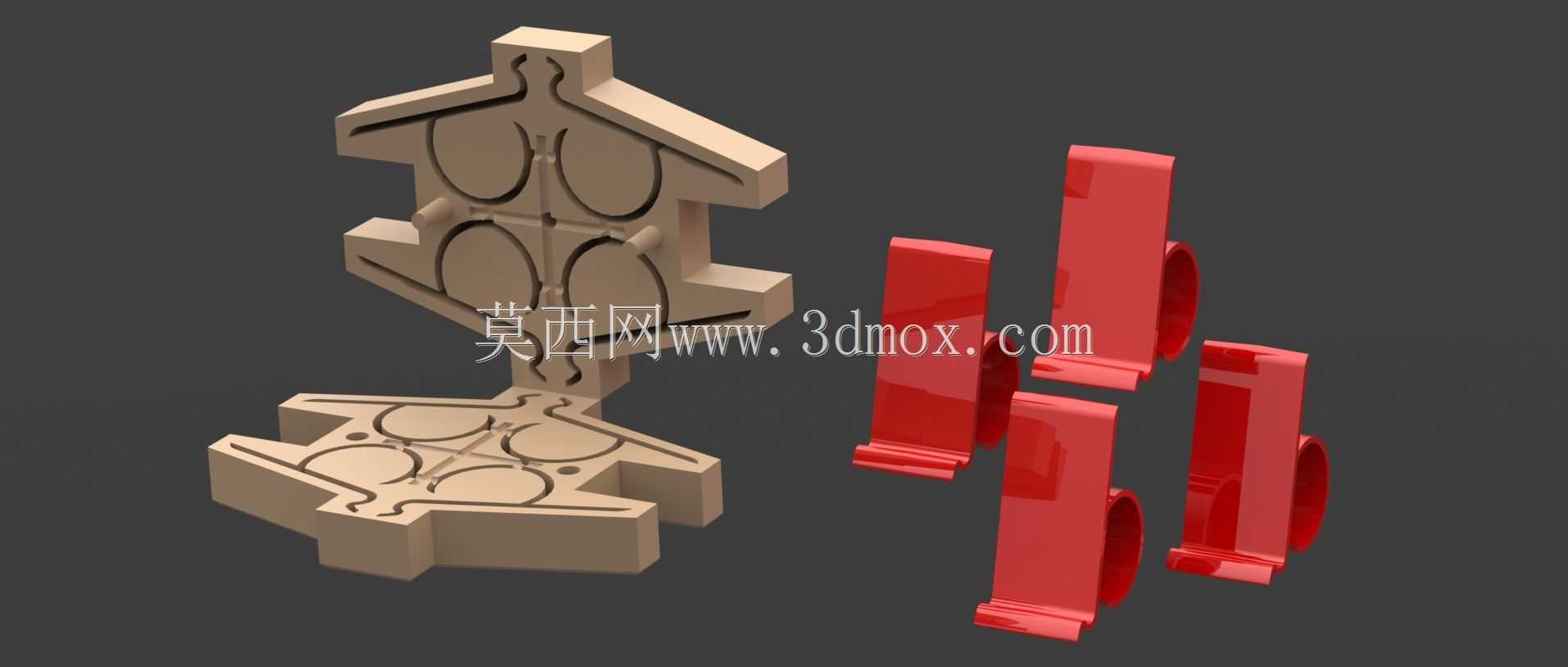

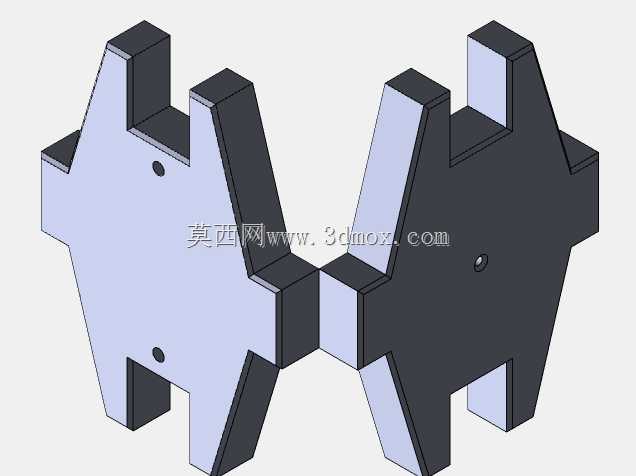

从功能特性来看，模具采用上下对合的模腔布局，单模可一次成型支架的主体拼接构件与配套的卡扣支撑件，模腔内部精准复刻了支架拼接部位的卡槽、定位凸点与弧形支撑面结构，确保成型后的构件无需二次打磨修整即可直接完成拼接装配。模具的分型面设计贴合支架的异形轮廓，在保证脱模顺畅的同时，最大程度减少了合模溢料的产生，降低后续修边的工序成本。针对3D打印加工的特性，模具整体结构规避了大角度倒扣与极薄壁厚设计，所有棱边均做了适配打印工艺的圆角过渡，避免打印过程中出现翘曲、层间剥离的问题，同时也适配小型注塑机的进料与冷却流程，可满足小批量快速生产的需求。

设计思路上，这套模具充分考虑了个性化定制产品的快速迭代需求，模腔采用分体式镶件结构，若需要调整支架表面的纹理、标识或者局部支撑结构，仅需更换对应位置的镶件即可，无需重新制作整套模具，大幅降低了定制产品的开模成本与迭代周期。模具的整体外轮廓尺寸适配常规桌面级3D打印机的成型仓尺寸，无需拆分打印即可一次完成模具主体的加工，合模定位采用边缘凹凸卡位设计，无需额外加装定位销即可保证上下模的合模精度，降低了模具的加工与装配难度。在安装边界方面，模具的进料口设置在模腔侧方的非外观面位置，成型后的浇口残留可通过简单修剪去除，不会影响支架成品的外观质感；模具的脱模斜度控制在1.5度到2度之间，既保证了成型后构件的顺利脱出，也不会导致支架构件出现尺寸偏差，确保拼接后的支架结构稳定，支撑手机时不会出现晃动、松脱的问题。同时模具预留了简易的顶出位置，无论是3D打印后的拆模取件，还是注塑成型后的工件顶出，都可以借助简单工具完成操作，无需复杂的配套脱模机构，非常适合小微工作室、个人创作者进行小批量的定制配件生产。
