尼波战术手电外壳注塑成型模具结构

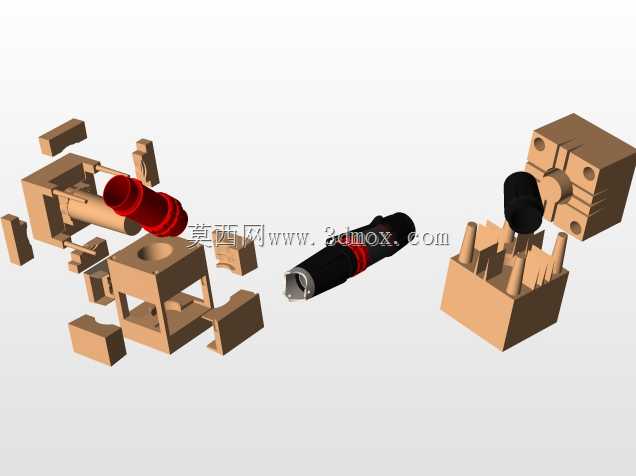

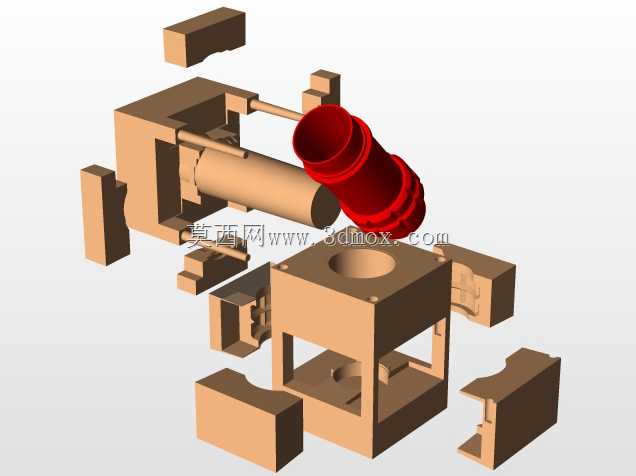

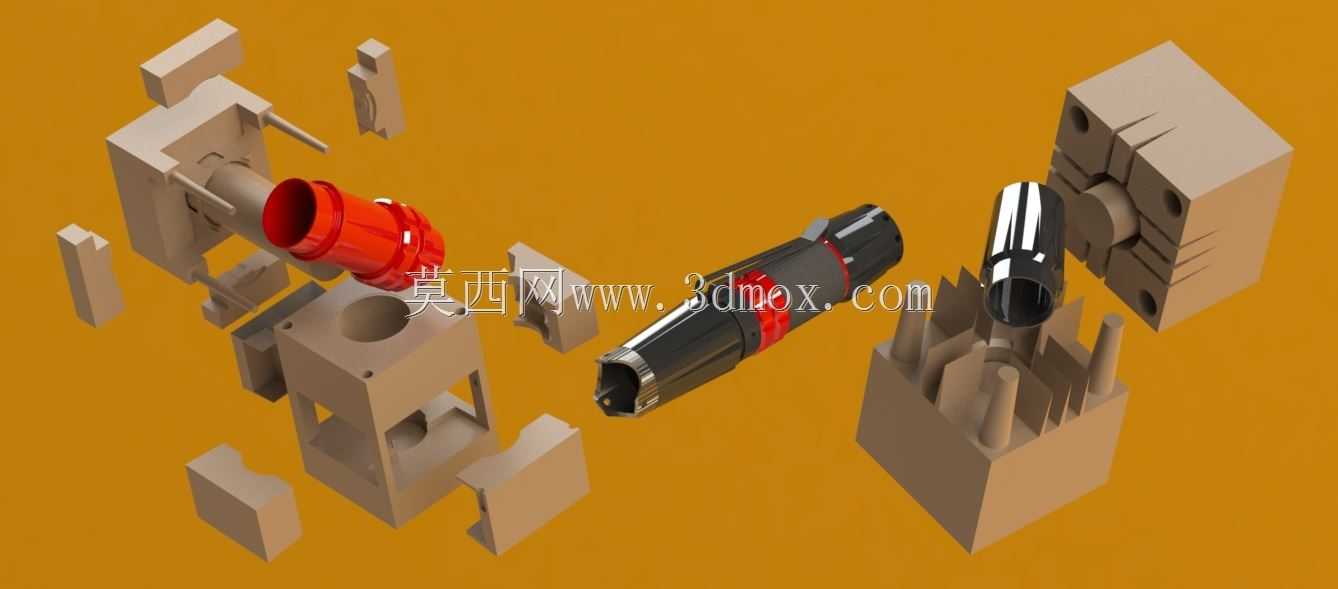

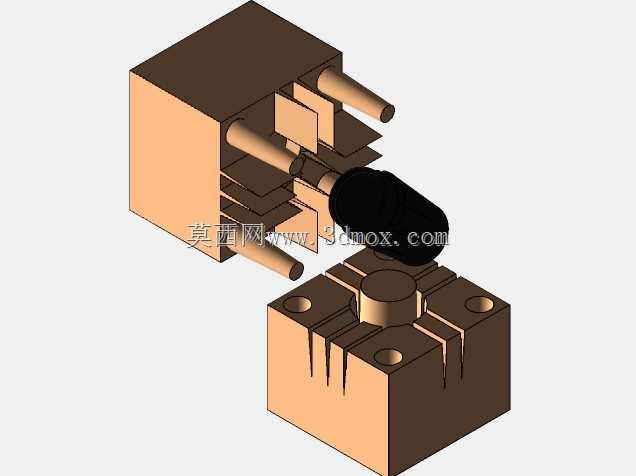

这款模具主要面向户外战术装备制造领域，用于批量生产尼波战术手电筒的外壳部件，适配户外作业、军警执勤、应急救援等多场景下的战术手电生产需求，能够稳定成型具备高强度、抗冲击、握持防滑特性的手电外壳塑件。在实际生产场景中，该模具可安装于常规卧式注塑机台，匹配通用规格的注塑机拉杆间距与模厚安装要求，无需额外定制特殊工装即可完成上机装夹，适配绝大多数中小批量注塑加工车间的生产条件。从产品功能特性来看，成型后的手电外壳需要容纳电池仓、电路模块、灯头组件与尾部开关结构，因此模具在型腔设计上充分还原了外壳内部的卡扣位、走线槽、防滑纹理以及前后端的螺纹连接位，确保成型后的塑件无需大量后加工即可完成整灯装配，外壳壁厚均匀控制在合理区间，既保证结构强度满足战术装备抗跌落、抗挤压的使用要求，又能控制塑件重量，适配手电便携使用的需求。在设计思路上，该模具采用分体式镶拼结构，针对手电外壳复杂的曲面外形与内部倒扣结构，拆分了多个独立镶块，既方便加工过程中对精细纹理与复杂结构的高精度加工，也便于后续生产过程中的磨损件更换，降低模具维护成本；进胶点选择在塑件非外观面位置，避免进胶痕迹影响外壳表面的防滑纹理与外观质感，冷却水路围绕型腔均匀排布，保证注塑过程中型腔各区域温度均衡，减少塑件翘曲、缩痕等成型缺陷，提升成品合格率。模具的开合模行程经过精准核算，预留了足够的顶出空间，确保成型后的外壳能够顺利从型腔中脱出，不会出现顶白、拉伤等损伤塑件外观的问题；模具的导向结构采用高精度导柱导套配合，保证合模过程中型芯与型腔的对位精度，避免长期生产过程中出现飞边、错位等问题，适配ABS、PC加纤等常用硬质工程塑料的注塑加工，成型后的外壳表面可直接进行后续的氧化、喷涂等表面处理工序，满足战术手电不同外观配色与表面质感的生产需求。
