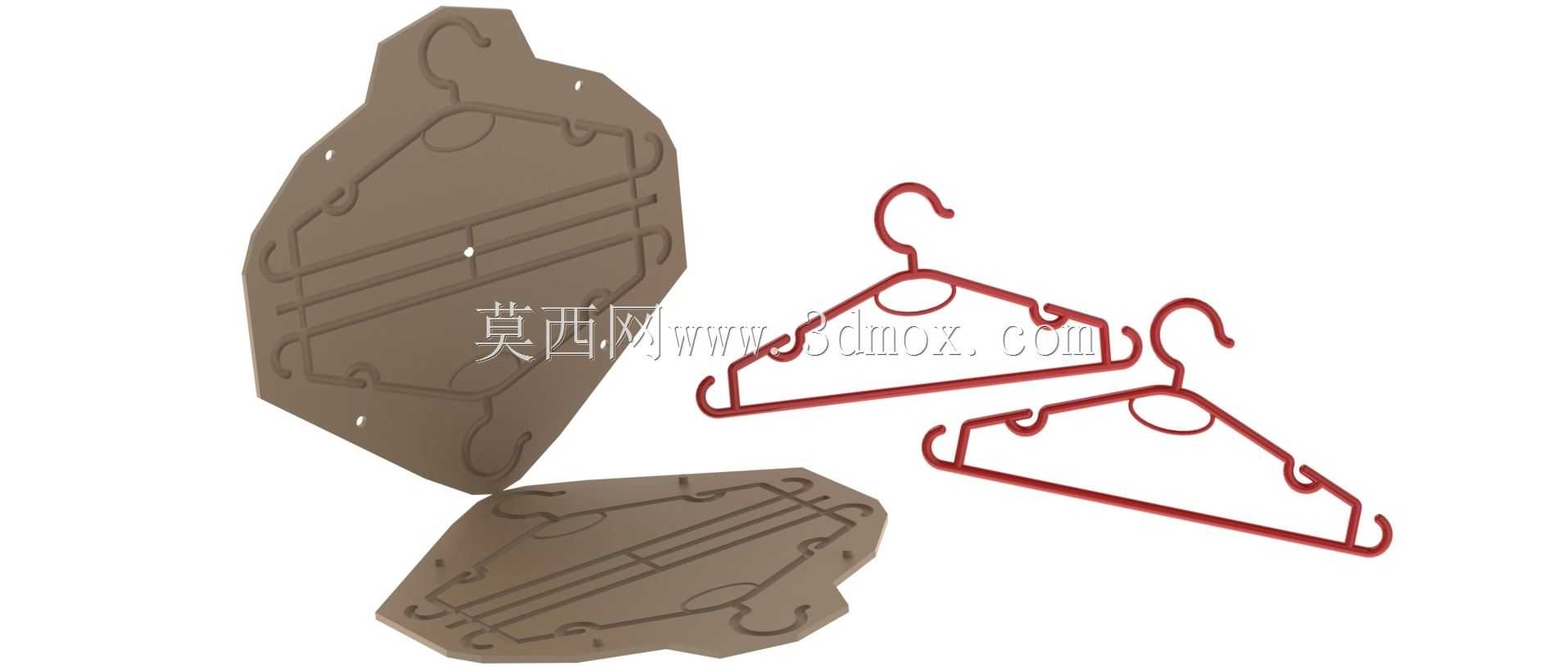

衣架注塑成型模具结构设计方案

这套模具主要面向民用日用品生产场景，适配小型卧式注塑机的安装规格，专门用于批量生产家用塑料衣架产品，可满足日用塑料制品加工厂的连续化量产需求，适配常规通用PP、PS等衣架常用塑料原料的注塑加工工艺，能够稳定产出符合日常晾晒使用要求的塑料衣架成品。

从实际用途来看，这套模具直接对应衣架生产的核心成型环节，通过合模、射胶、保压、冷却、开模、顶出的完整注塑流程，一次性成型衣架的完整主体结构，无需后续大量二次加工即可直接进入包装工序，大幅提升衣架生产的效率与成品一致性。模具采用一模两腔的布局设计，单次开模即可产出两个衣架成品，平衡了生产效率与模具加工难度，适配中小批量到大规模量产的不同产能需求。

在功能特性上，模具分型面完全贴合衣架的外形轮廓，针对衣架挂钩位置的弧形结构、杆身的加强筋结构、侧边挂耳的卡扣结构都做了精准的型腔复刻，能够完整还原衣架的结构细节，保证成型后的衣架挂钩弧度适配常规晾衣杆直径，杆身加强筋提供足够的承重能力，侧边挂耳可用于悬挂吊带类衣物，满足日常使用的功能需求。模具的浇注系统采用侧浇口设计，浇口位置设置在衣架非外观面的边缘位置，去除浇口后不会在衣架外露表面留下明显痕迹，保证成品外观整洁。冷却水道沿型腔轮廓均匀排布，能够实现模温的均匀控制，减少塑件冷却不均导致的翘曲变形问题，提升成品合格率。顶出机构采用均匀分布的顶针布局，顶出力作用在衣架的加强筋等结构强度较高的位置，避免顶出过程中出现塑件顶白、变形等缺陷。

设计思路上，这套模具充分考虑了3D打印快速制模与传统机加工制模的双重适配性，模具的拆分结构简洁，没有过于复杂的异形抽芯结构，既可以通过金属切削加工制作钢制量产模具，也可以通过3D打印制作小批量试产用的模具，缩短产品从设计到落地的周期。模具的整体外形尺寸适配常规200吨级以下注塑机的拉杆间距、容模厚度与开模行程要求，安装时无需对注塑机进行额外改造，直接通过标准压板即可完成固定，模具的定位圈、浇口套尺寸均采用行业通用规格，能够快速完成与注塑机射嘴的对接，降低生产换模的时间成本。模具的合模导向采用标准导柱导套结构，保证合模时动定模的精准对位，避免出现错模导致的塑件飞边问题，同时模具设置了明确的撬模槽、吊环孔结构，方便模具的拆装与吊装转运，适配车间日常的模具维护与更换作业需求。
