复刻改良达芬奇卧式木工卡盘钻具

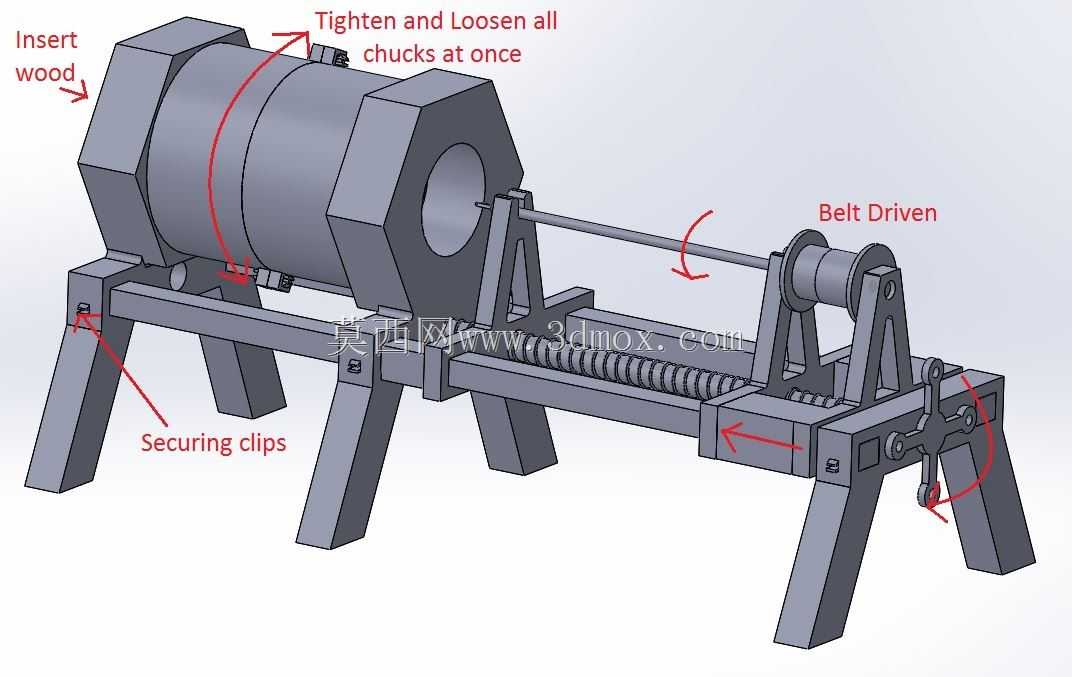

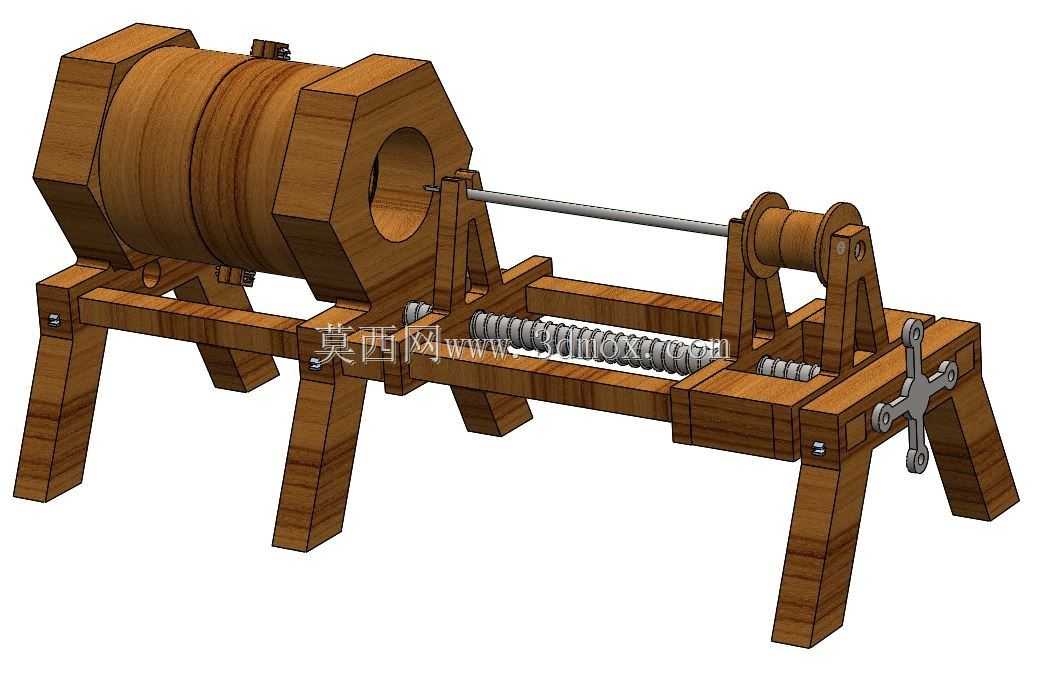

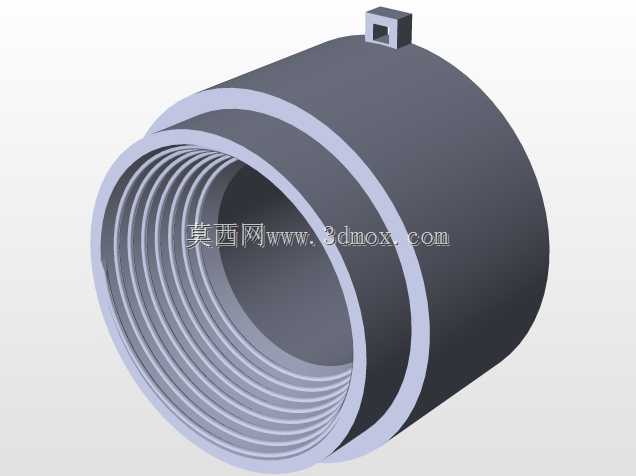

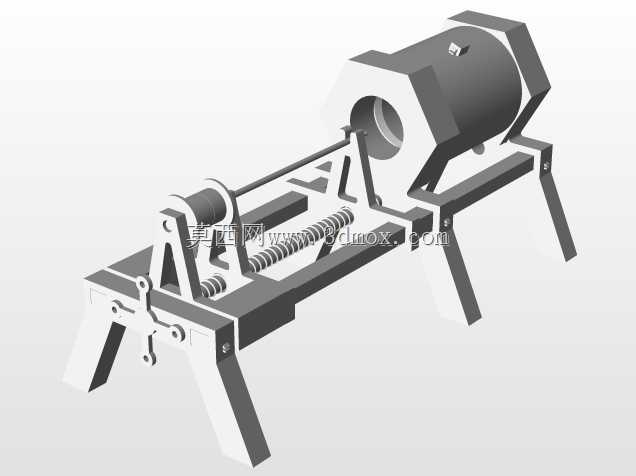

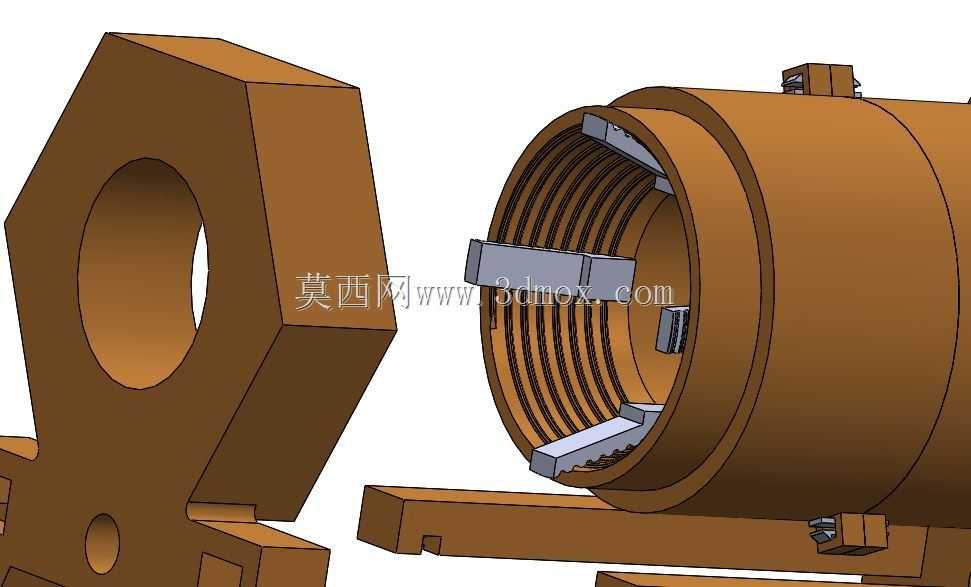

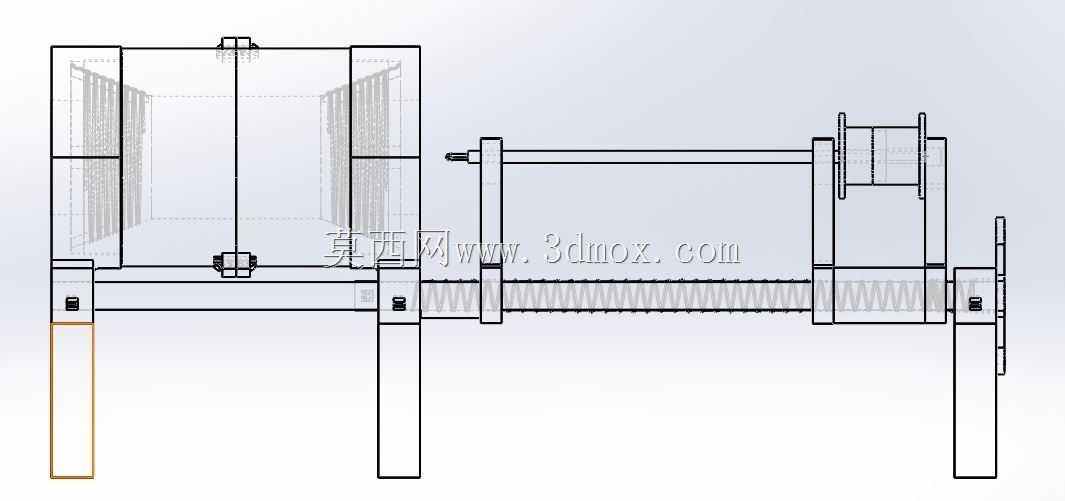

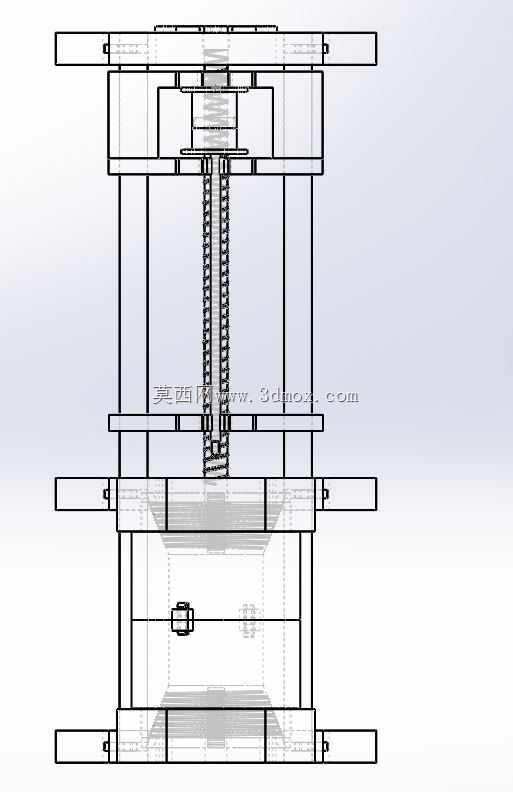

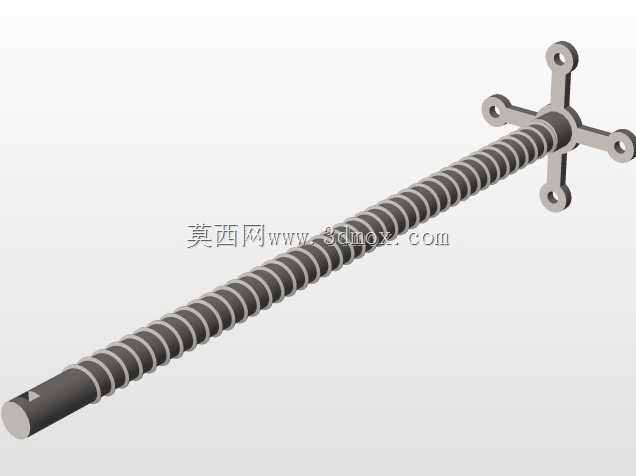

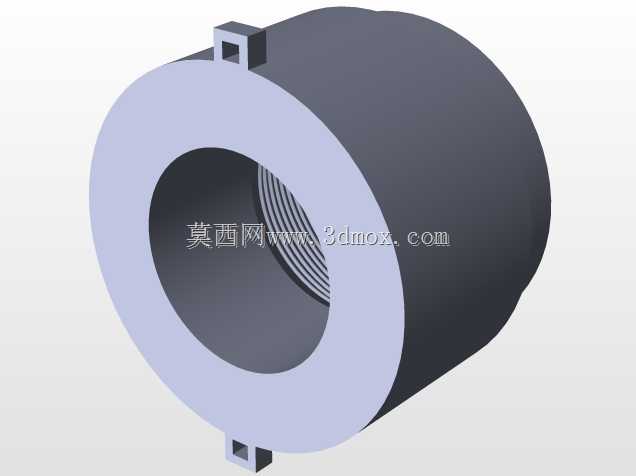

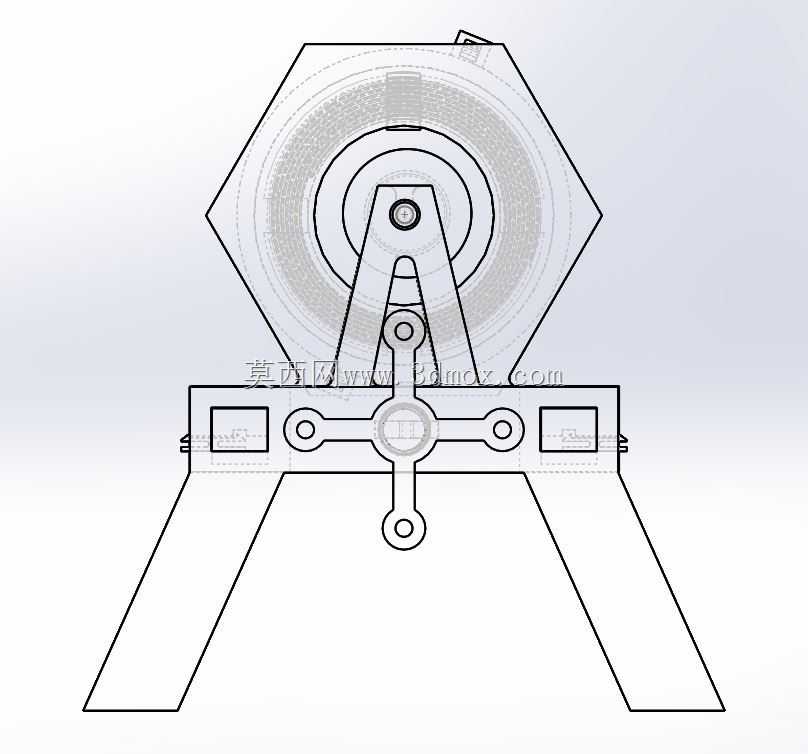

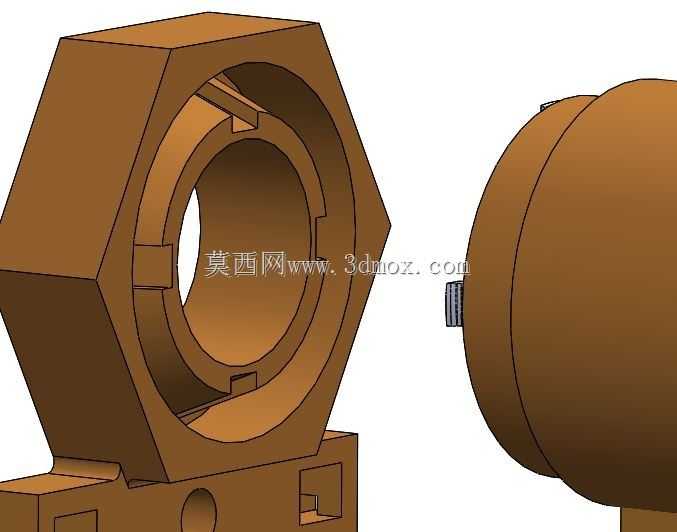

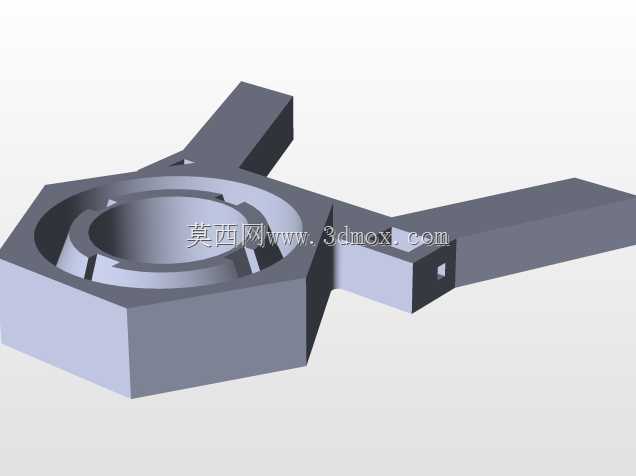

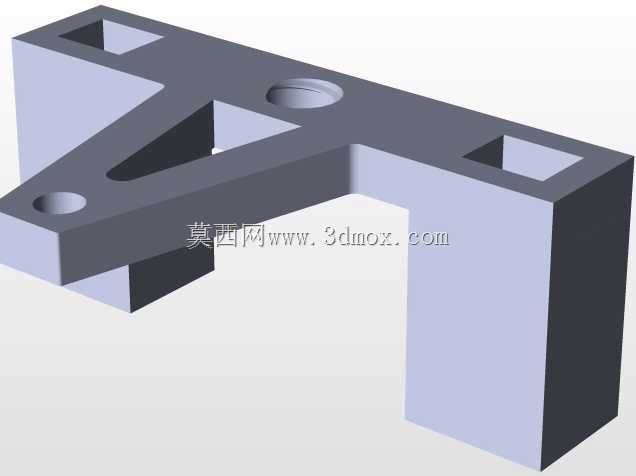

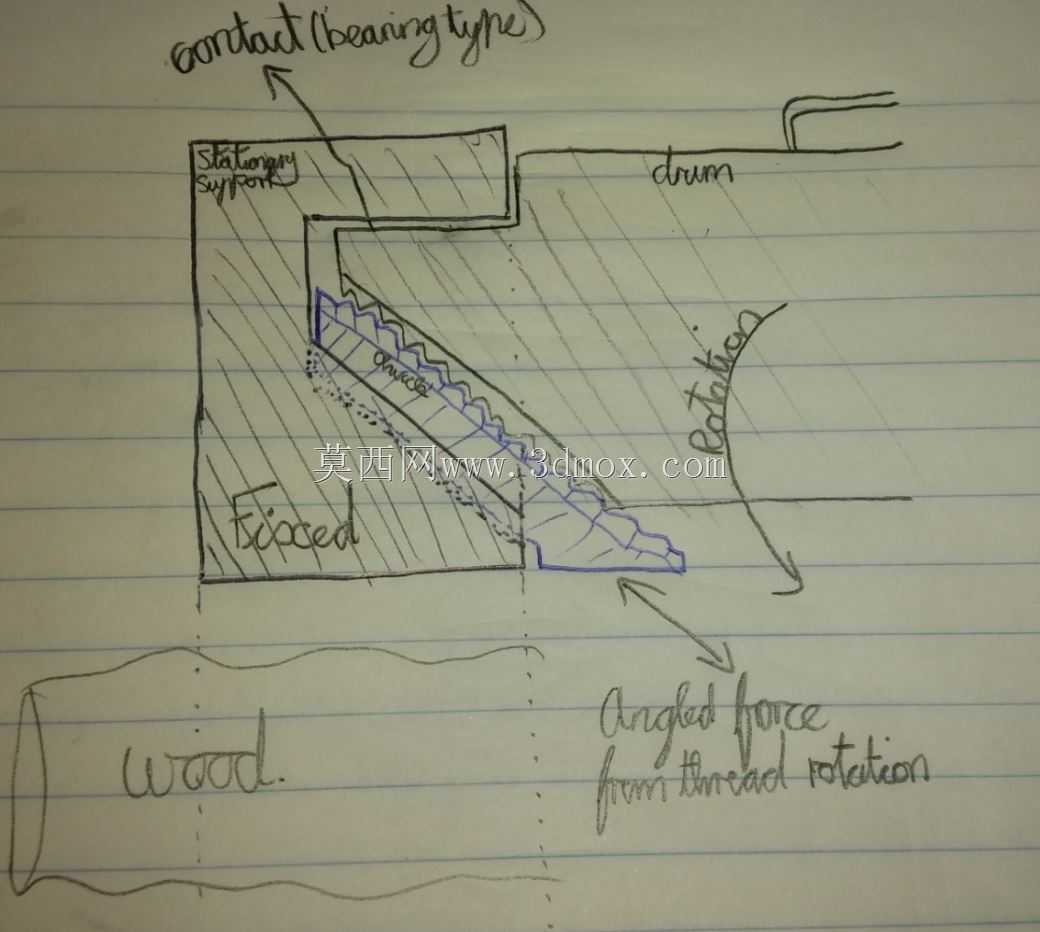

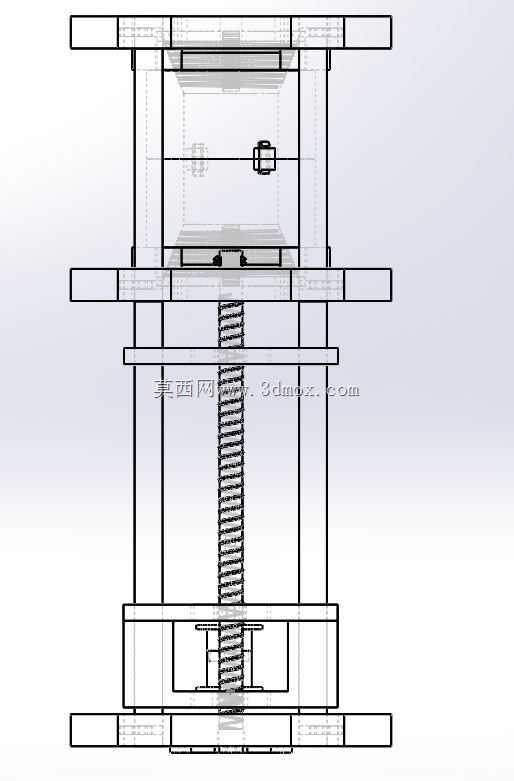

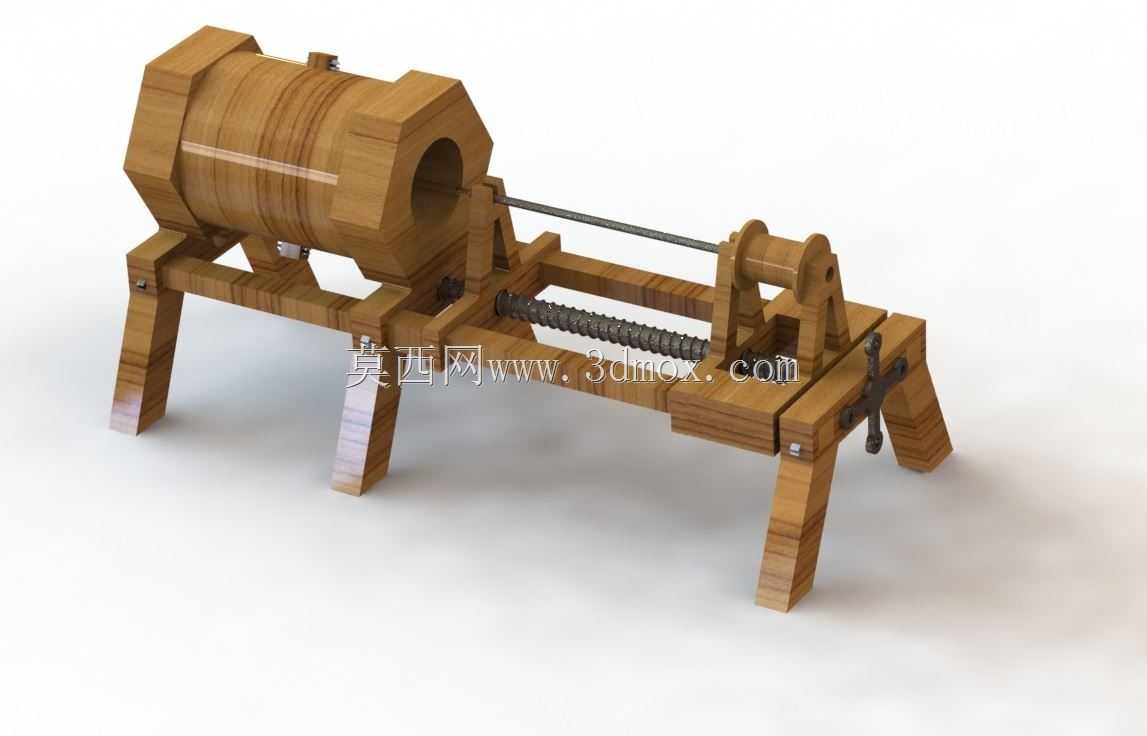

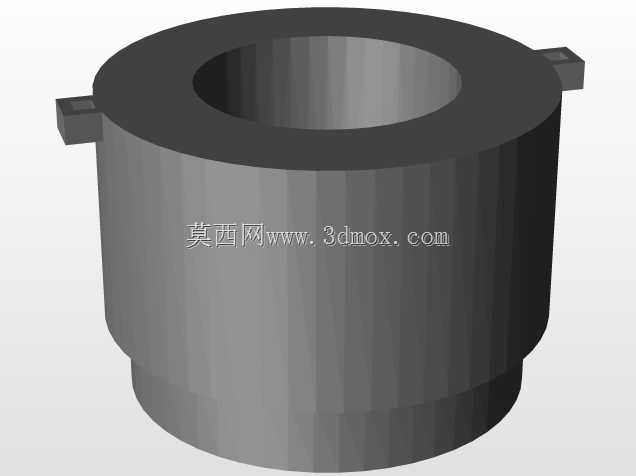

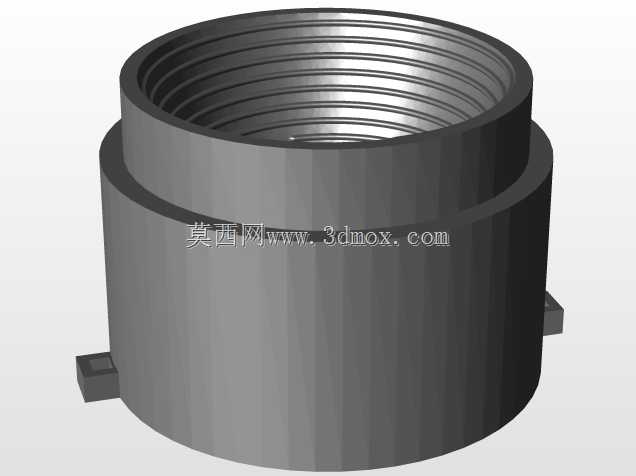

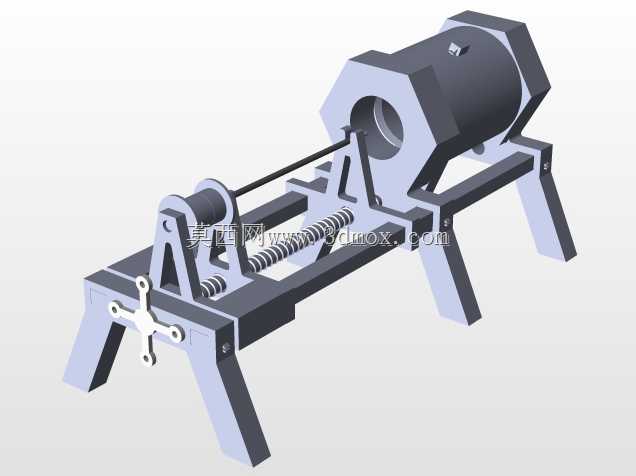

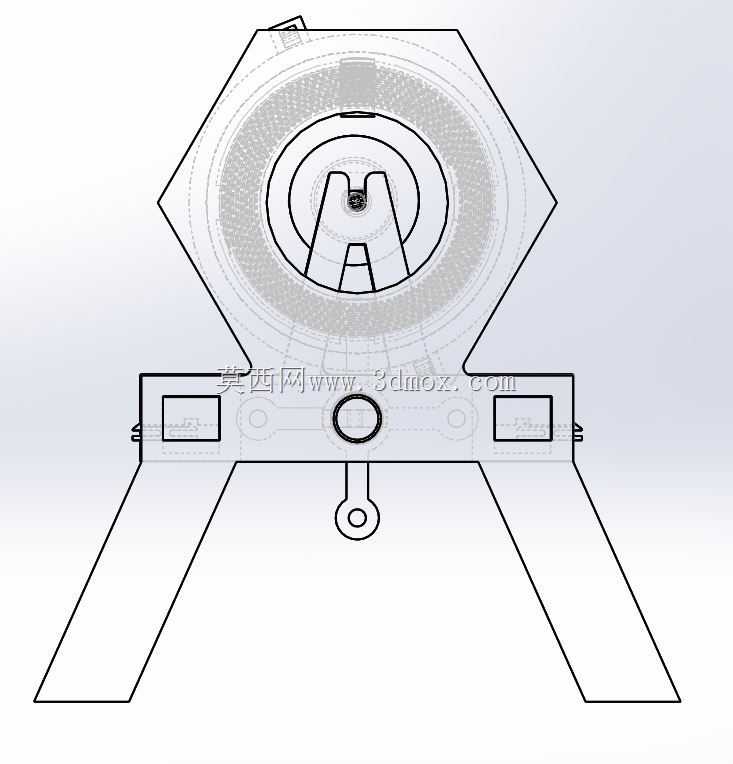

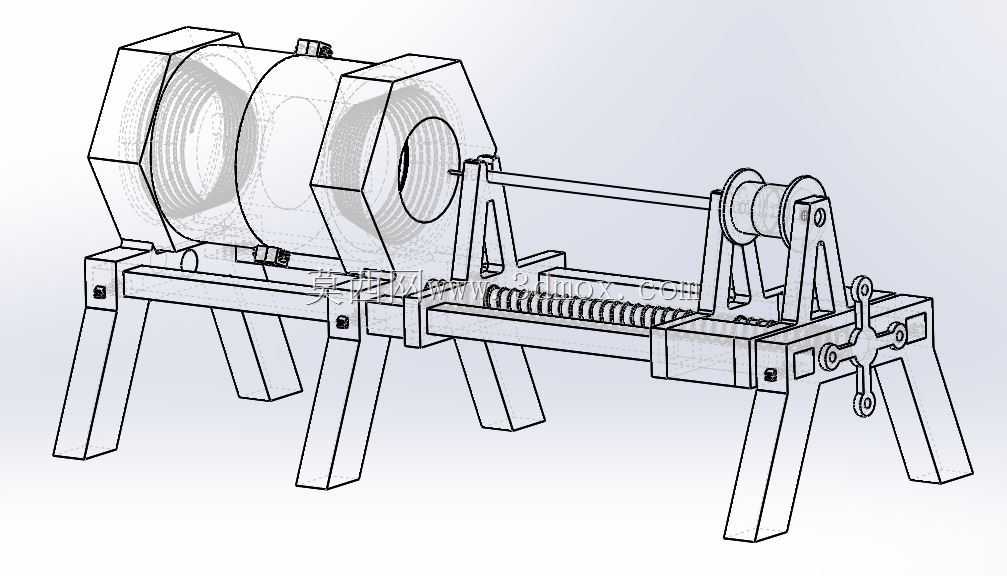

这款卧式卡盘钻具脱胎于经典早期机械设计思路，主要面向小型木工工坊的手工木作加工场景，可完成圆木构件的中心钻孔、浅孔镗削、端面修整等加工作业，尤其适配小型圆柱形木料的同轴孔加工需求，能解决手工持钻定位不准、孔位偏移的常见问题，适合木艺爱好者、小型木作工坊加工笔杆、木塞、小型圆柄构件时使用。设备整体采用卧式布局，主体支撑为四足落地式木质机架，机架腿采用外张式结构设计，可在普通木质工作台面直接放置使用，无需额外地脚固定，整体占地边界约为长650mm、宽220mm、高280mm，工作台面预留的操作空间充足，不会干涉长木料的进给与装夹。设备核心功能分为装夹与进给两部分，头部为中空式木质卡盘筒体，内部可容纳待加工的圆柱形木料，通过侧面的锁紧构件实现木料的周向固定，保证加工过程中木料不会发生周向转动或轴向窜动；尾部为可滑动的钻夹安装座，通过梯形丝杠与手轮配合实现手动进给，转动手轮即可带动钻夹沿平行于木料轴线的导轨方向平稳移动，进给行程可达150mm，可满足多数小型木构件的钻孔深度需求，导轨与丝杠的配合间隙经过优化，进给过程无卡顿、无径向晃动，能保证钻孔的同轴度精度。设计过程中充分考虑了木质构件的加工与装配特性，所有支撑类构件均采用实木拼接结构，连接部位采用金属紧固件加固，既保留了早期木质机械的外观质感，又通过现代公差配合设计解决了传统木质机械易松动、精度差的问题；卡盘的锁紧孔位采用快拆式设计，无需额外工具即可快速调整装夹范围，可适配直径20mm至80mm的圆柱形木料，装夹调整时间不超过5分钟，无需额外切割、粘合作业即可完成整机装配。外部构件均做了圆角过渡处理，没有尖锐棱角，操作时不易磕碰受伤，钻夹部位采用通用安装接口，可适配不同直径的木工钻头、端面修整刀具，除钻孔作业外，更换刀具后还可完成木料端面的车削整平作业，兼具小型木工车床的部分功能，整体结构简单可靠，维护难度极低，日常使用仅需定期在丝杠、导轨接触面涂抹润滑脂即可保证运行顺畅，无需复杂的校准与维护作业。
