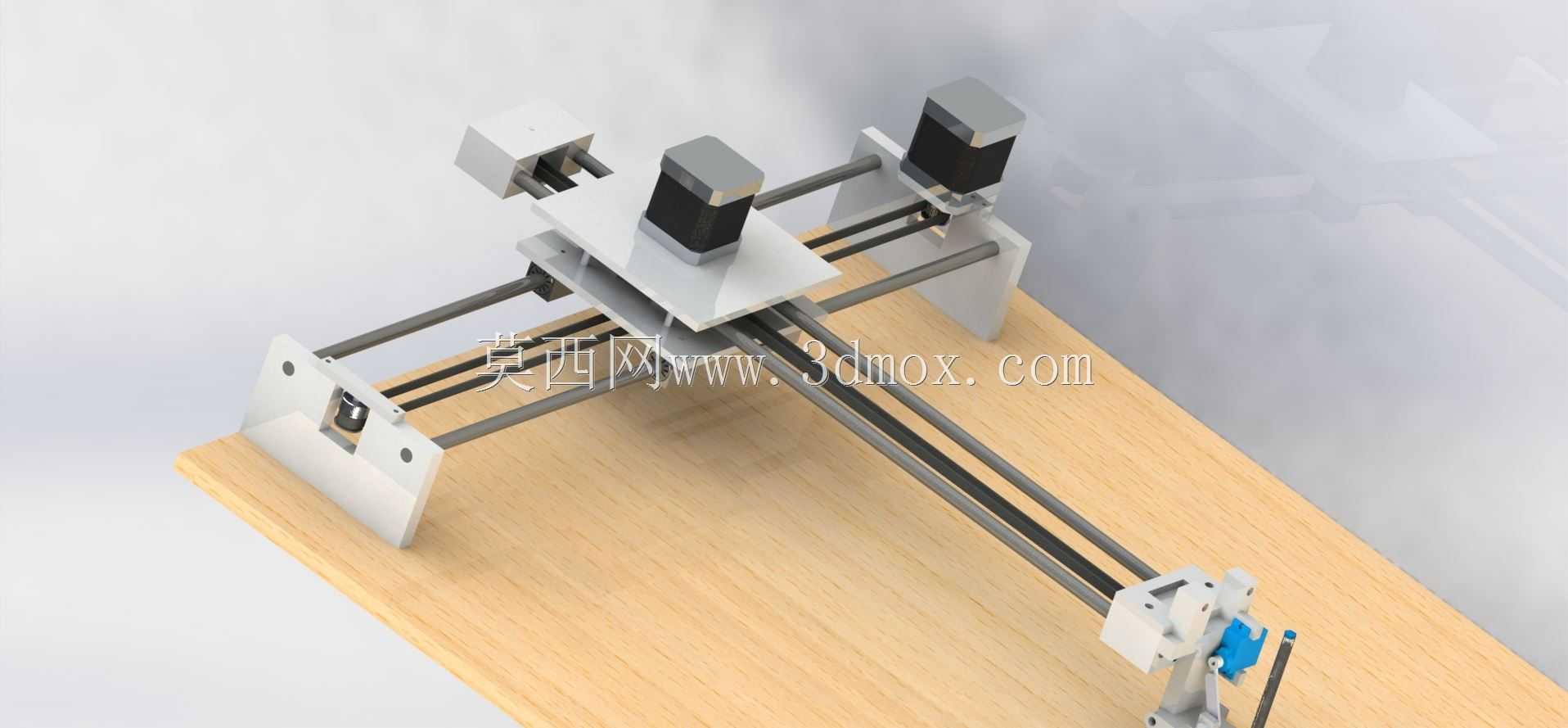

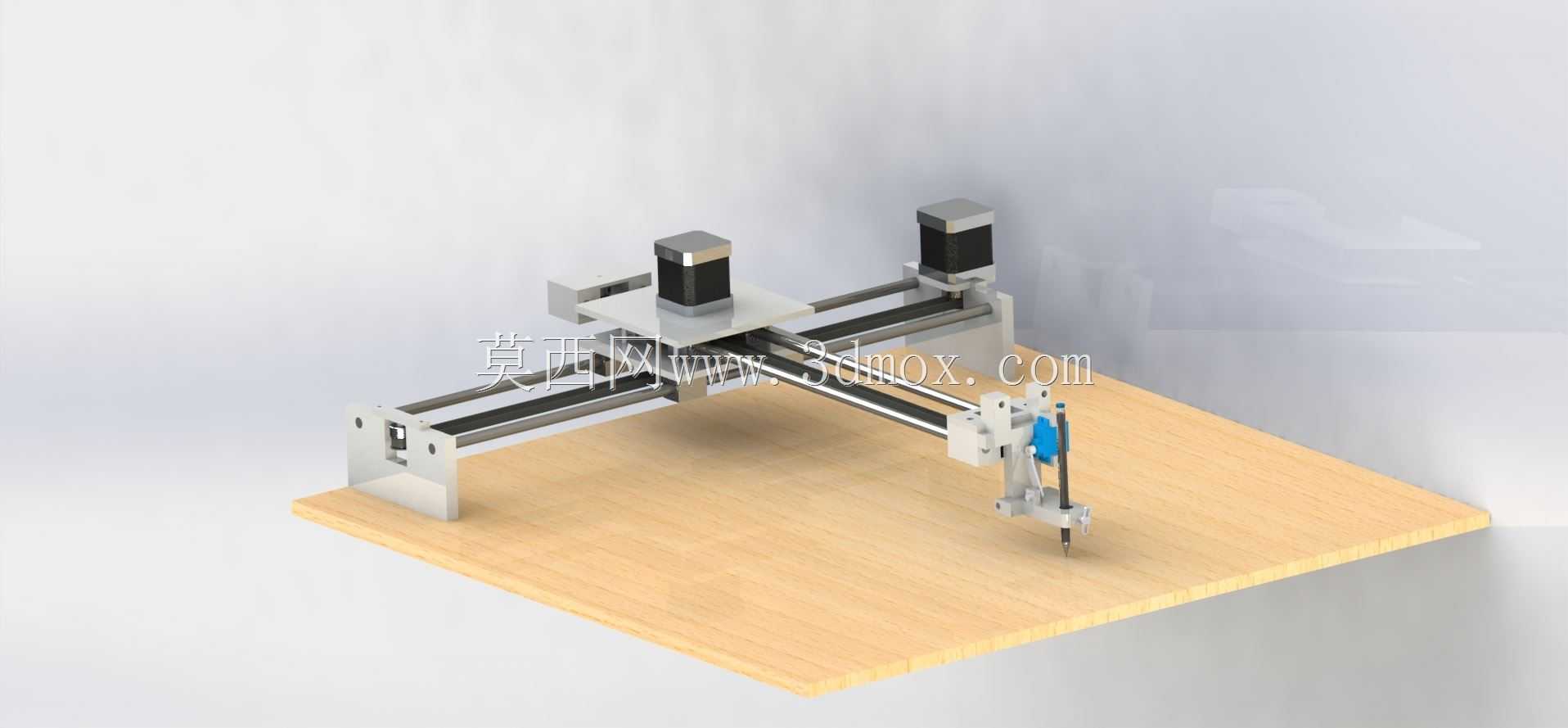

低成本桌面式Cartesio绘图写字机器人结构

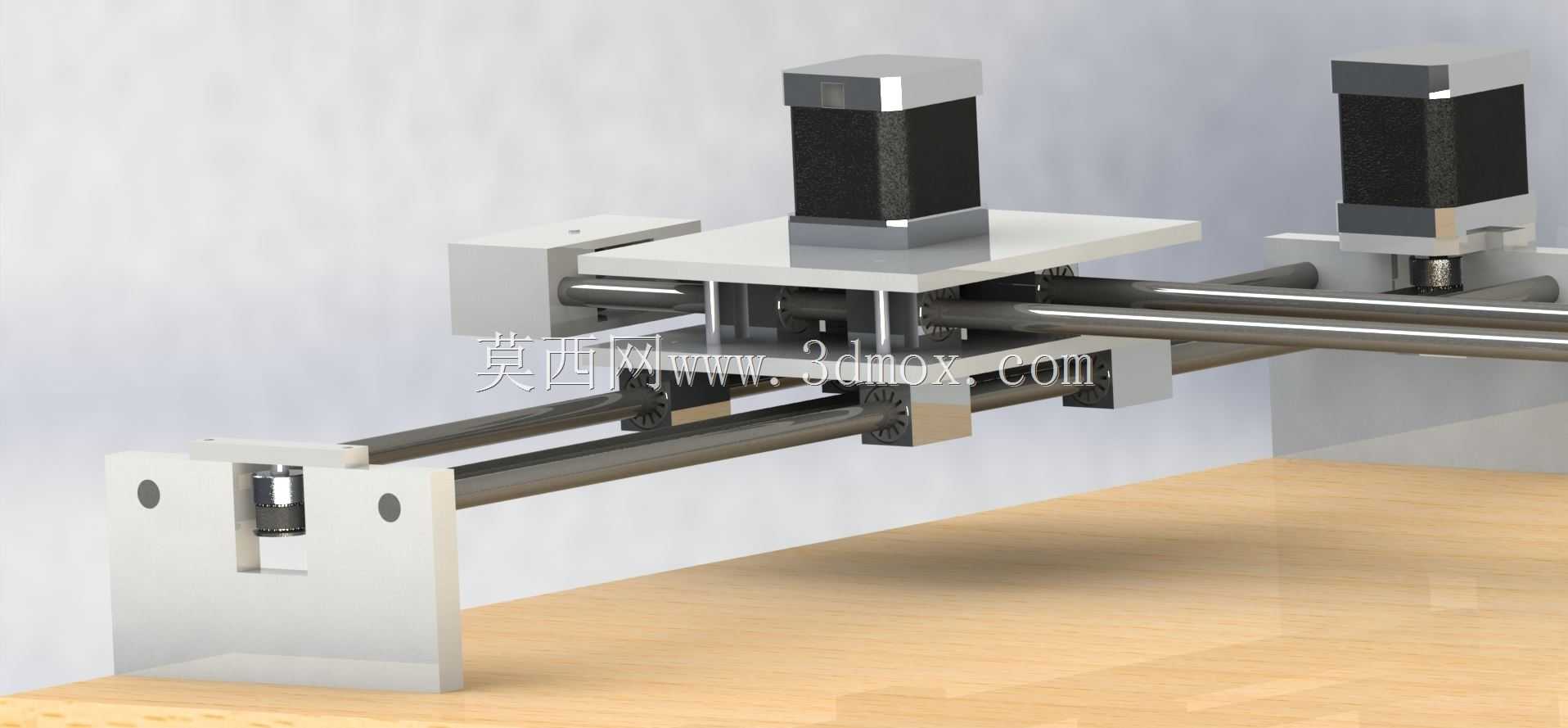

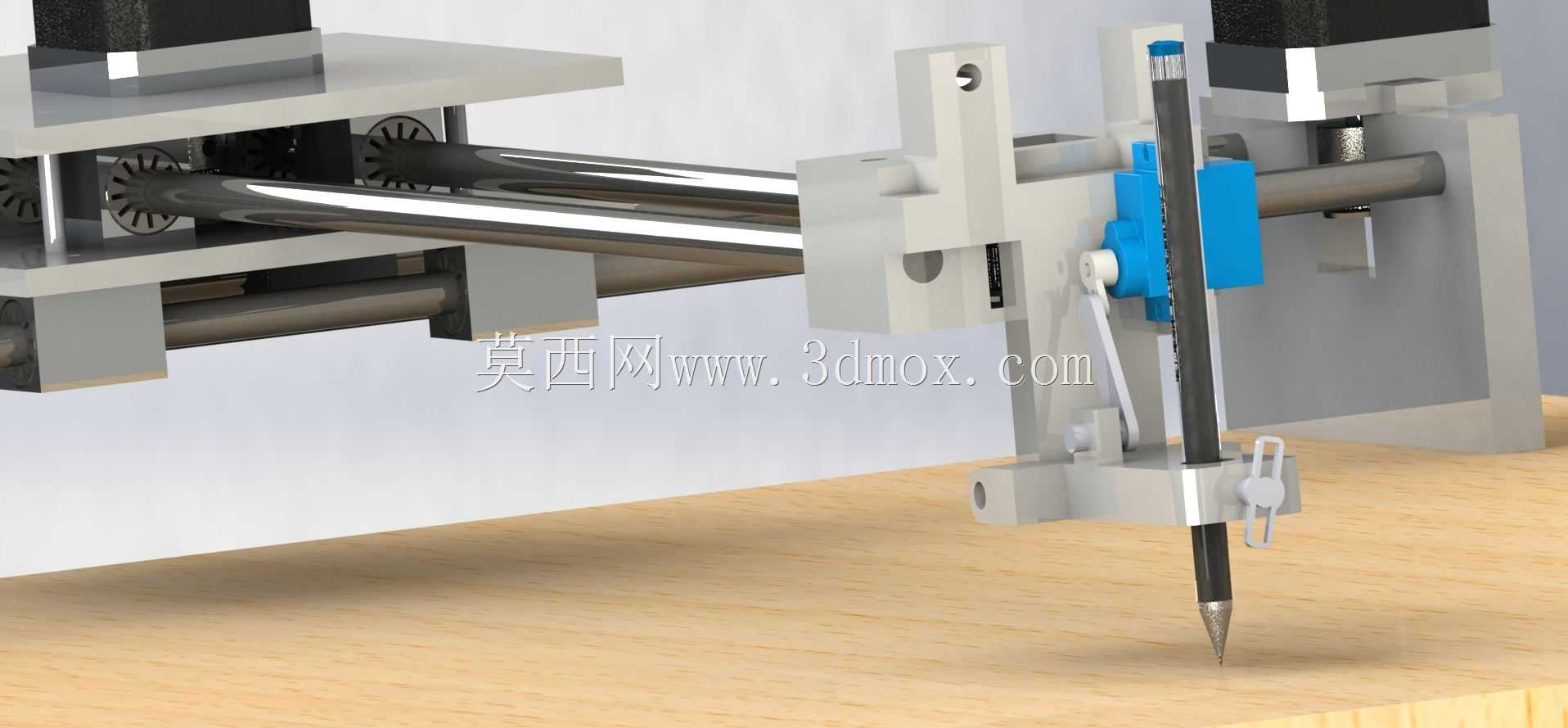

这款Cartesio绘图机器人属于桌面级笛卡尔坐标运动执行设备，核心应用场景覆盖小型文创工作室手绘稿复刻、教育领域编程与运动控制教学、个人用户手写笔记批量生成、小型广告门店即时贴与简易图案绘制等场景，能够替代人工完成重复性的平面书写、绘图作业，相比传统大型绘图设备占用空间极小，可直接放置在普通办公桌面上使用，无需额外配套专用安装台架。设备实际用途聚焦平面二维轨迹精准执行，可适配普通中性笔、马克笔、针管笔等多种常见书写绘图工具，能够在A3幅面以内的纸张、薄卡纸、不干胶等平面介质上完成矢量图案绘制、手写体文字书写、线稿描边等作业，运行过程噪音极低，适合办公、教学等对环境噪音有要求的场景使用。产品功能特性上采用双轴同步带传动搭配直线光轴导轨的运动方案，X轴横跨整个作业幅面，搭载笔架执行端，Y轴采用双侧同步驱动结构，有效避免长行程下的运动卡顿与偏斜问题；笔架端配备弹簧缓冲抬笔结构，可自动适应不同厚度的书写介质，避免笔尖刮纸或者出墨不均的问题，抬笔落笔动作响应迅速，轨迹衔接无断点；整体运动控制逻辑采用标准G代码解析，可适配主流的开源运动控制固件，用户可直接导入矢量图、手写字体生成的轨迹文件直接运行，无需复杂的二次编程。产品设计思路围绕低成本、易组装、易维护的核心方向展开，整体结构件多采用标准铝型材与通用五金件，非标准定制零件数量极少，普通用户可自行采购零件完成整机组装，后期维护更换配件成本极低；结构设计上采用模块化拆分思路，X轴组件、Y轴组件、笔架组件、底板支撑均可独立拆装，调整维护时无需拆解整台设备；传动部件全部外露设计，方便日常清洁与同步带张紧度调整，无需拆卸外壳即可完成常规保养作业。外形尺寸与安装边界上，设备整体长宽尺寸控制在550mm×450mm以内，高度不超过180mm，放置时仅需预留600mm×500mm的平整桌面空间即可，设备底部预留标准安装孔位，可直接固定在木质或金属工作台面上，运行时无明显晃动，作业区域内无多余结构遮挡，放置介质与取放成品操作空间充足，设备后侧预留走线槽位置，所有控制线缆与电机线缆均可沿型材凹槽排布，不会干扰运动部件的正常运行，也不会出现线缆剐蹭作业介质的问题。
