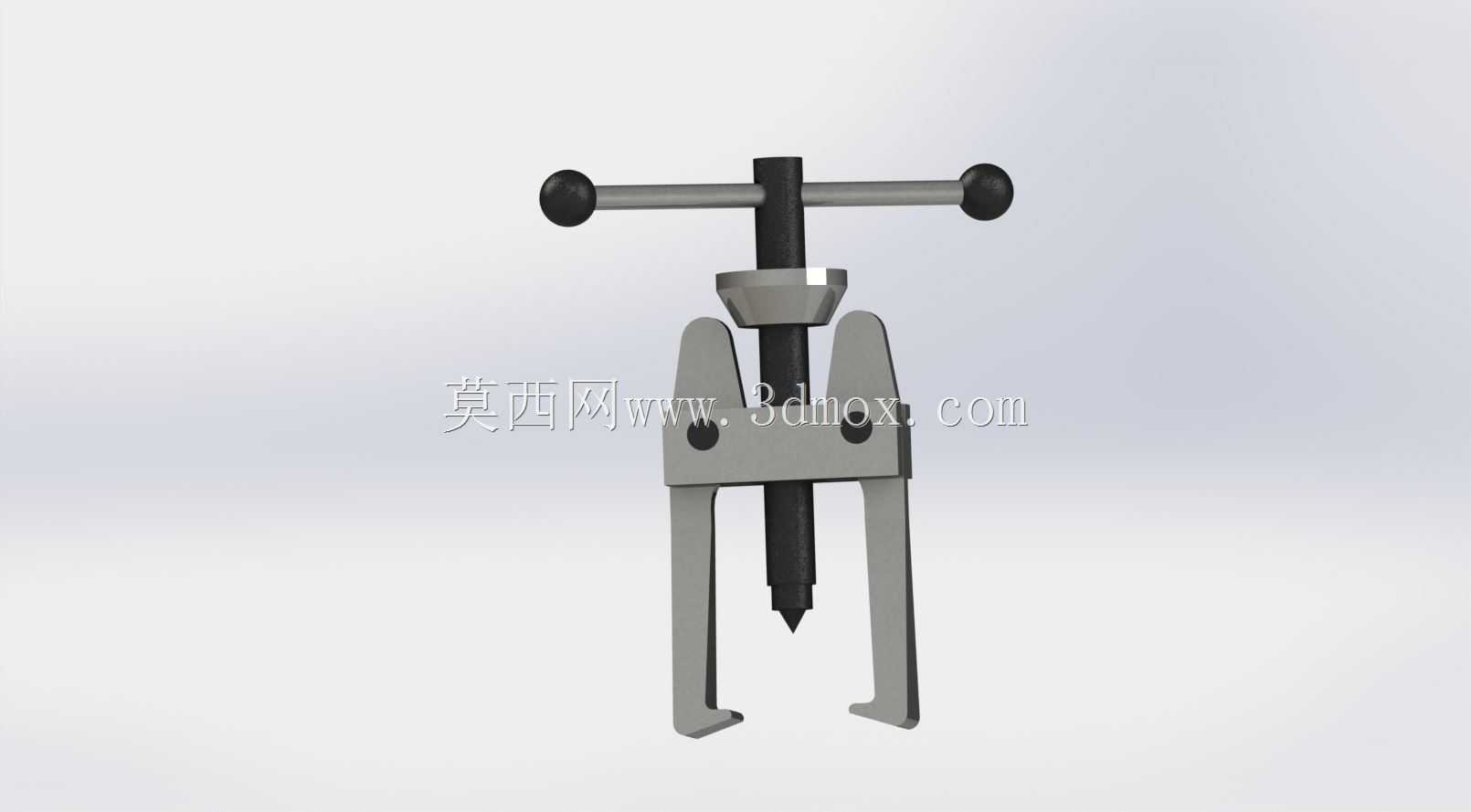

手动两爪齿轮轴件拔取拆卸工具结构

　　在设备运维、机械装配的现场场景里，轴上配合的齿轮、轴承、小型带轮这类过盈配合件的拆卸一直是高频作业项，直接敲击拆卸很容易损伤轴颈、破坏零件配合面，甚至造成齿轮轮齿崩裂、轴端变形的不可逆损伤，这款两爪式齿轮拔取工具就是针对这类小规格轴上零件拆卸场景设计的手动工装。从实际使用场景来看，它适配直径范围在20mm到80mm的小型齿轮、同步带轮、微型轴承的拆卸作业，常见于小型减速机维保、电机端盖轴承拆卸、输送线辊筒齿轮更换、小型机床进给机构维修这类工况，相比三爪拉马，两爪的结构可以伸入更狭窄的装配间隙，很多齿轮外侧有箱体挡边、相邻零件干涉的场景下，三爪拉马无法卡入的位置，两爪结构可以调整角度卡入齿轮背面的台阶位置，适配性更强。

　　从功能特性来看，整套工具的施力逻辑完全靠手动机械传动，不需要外接气源、电源，适合无动力供应的野外设备抢修、狭小空间内的离线维修作业。顶部的T型旋转手柄做了两端球头设计，旋转时手掌贴合球头不会打滑，施加旋转力矩的时候可以双手同时发力，相比直杆手柄能输出更大的拧紧力矩，同时不会硌伤手掌。中心的顶杆采用梯形螺纹传动，梯形螺纹的牙根强度高，传动过程中对中性好，长期承受轴向顶紧力也不会出现螺纹滑牙、偏载的问题，顶杆的最前端做了硬质合金顶尖，顶尖的锥角为60度，刚好可以顶入轴端的标准中心孔，作业时顶尖卡入中心孔后不会出现滑移，保证整个拔取过程的施力轴线和轴的轴线完全重合，避免偏载把齿轮拉裂、把轴顶弯。

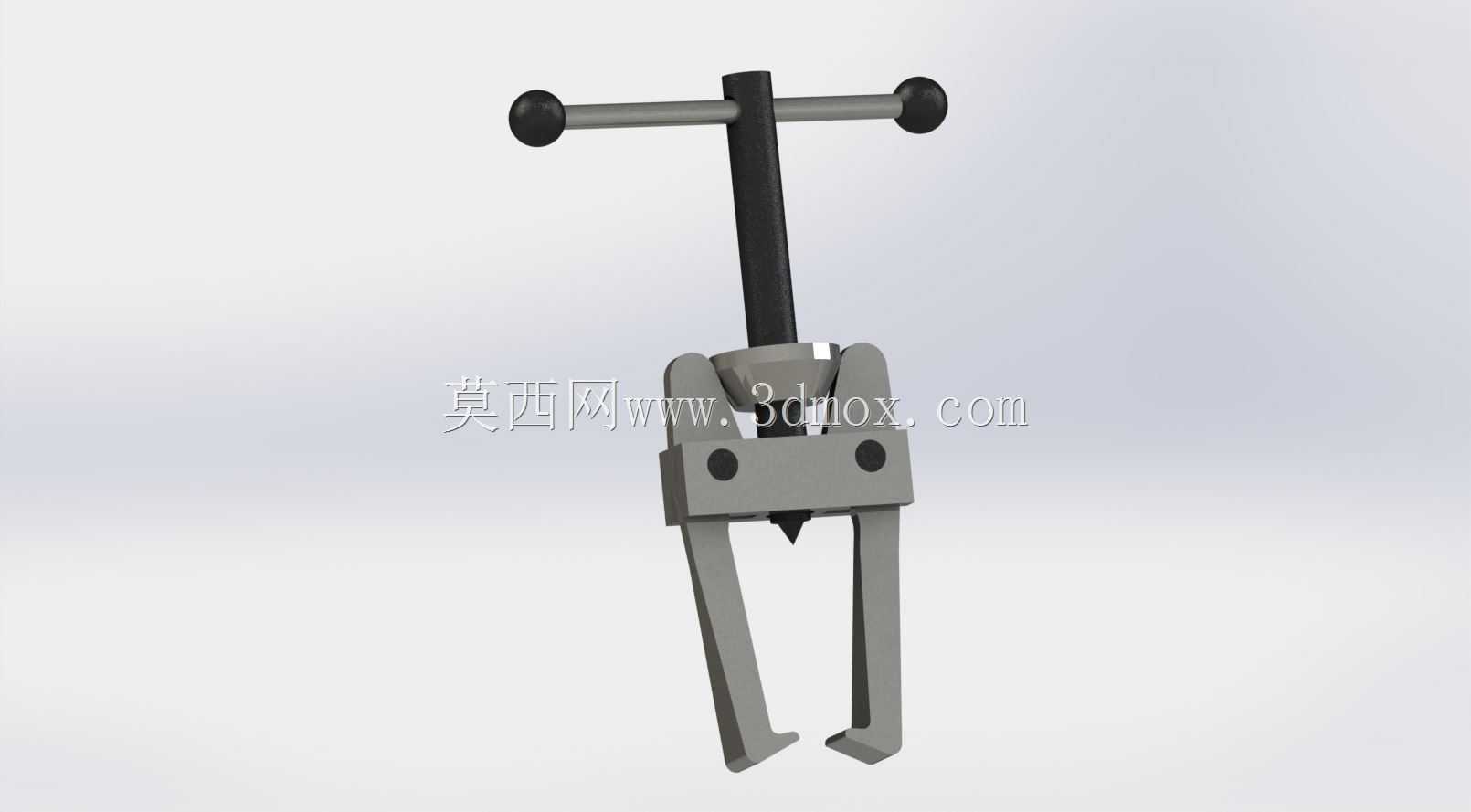

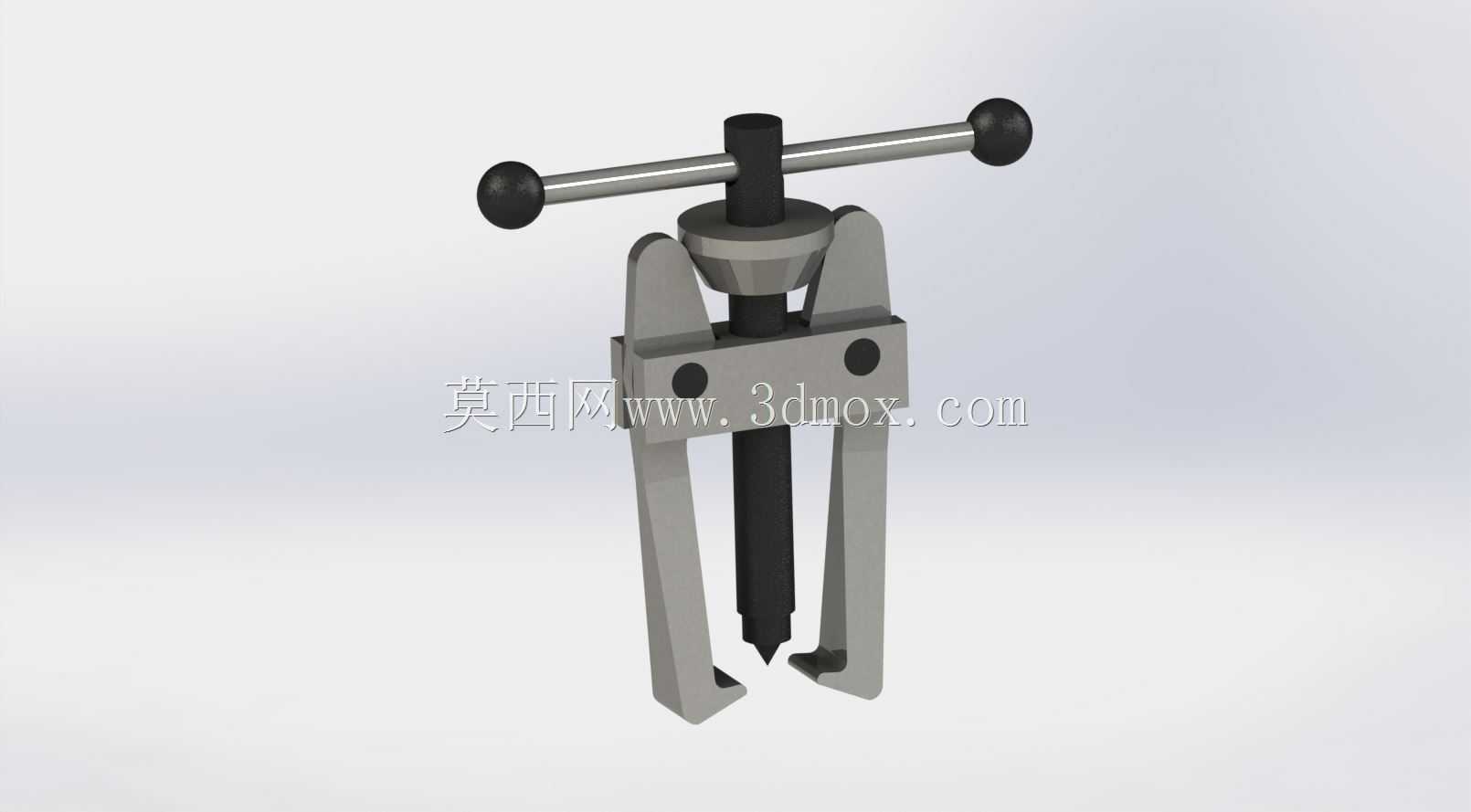

　　两个卡爪的铰接结构是这套工具的设计核心，卡爪和中部的滑动支座采用销轴铰接，卡爪可以绕销轴小角度摆动，作业时可以根据齿轮背面的台阶厚度调整卡爪的勾接角度，卡爪的勾接端做了1.5mm的止口凸台，勾住齿轮端面的时候凸台会卡入齿轮端面的边缘，不会在顶紧力增大的时候出现滑脱。中部的压套套在中心顶杆外侧，压套的下端面是两个对称的斜面，当旋转顶杆向下进给的时候，压套会随着顶杆的下移向下压两个卡爪的上端内侧，利用杠杆原理让两个卡爪的下端勾脚向内收拢，牢牢抱紧齿轮的背面台阶，这个自紧的设计逻辑很巧妙，顶杆输出的顶紧力越大，卡爪的抱紧力就越强，完全不需要额外的锁紧机构固定卡爪位置，操作步骤非常简洁。

　　从设计思路上看，整套结构没有多余的零件，所有部件都采用金属切削加工，主体结构件采用45号钢调质处理，硬度达到HB220-250，既有足够的强度承受拔取时的拉应力，又有一定的韧性，不会因为过载突然脆断。卡爪的勾接位置做了局部淬火处理，硬度达到HRC40-45，长期反复勾接硬质零件也不会出现勾脚磨损、卷边的问题。尺寸边界上，整套工具闭合状态下的最大外径是90mm，完全张开状态下卡爪的最大跨距是100mm，顶杆的最大有效行程是60mm，可以适配厚度在60mm以内的齿轮类零件拆卸，工具总高度在闭合状态下为180mm，不需要太大的操作空间，常规设备的齿轮安装位置预留的检修间隙基本都能容纳这套工具的操作。

　　实际作业的时候，只需要先把两个卡爪拉开，勾住待拆卸齿轮的背面台阶，保证两个卡爪的勾接位置对称，然后旋转顶部的T型手柄，让中心顶杆的顶尖对准轴端的中心孔，持续顺时针旋转手柄，顶杆会持续给轴端施加轴向顶力，而卡爪会给齿轮施加反向的拉拔力，随着力矩增大，过盈配合的齿轮就会顺着轴的轴线缓慢被拉出，整个过程施力平稳，不会对轴和齿轮造成冲击损伤。相比传统的撬棍撬动、锤子敲击的拆卸方式，这种拉拔方式的受力完全沿轴向，不会破坏零件的配合精度，拆卸下来的齿轮只要没有磨损超标，清洗之后就可以重新装配使用，能大幅降低维保过程中的零件损耗。另外这套工具的所有铰接点都设计了润滑注油孔，长期使用的时候可以定期注入少量润滑脂，减少销轴和螺纹的磨损，延长工具的使用寿命，整体结构没有易损件，除了顶杆顶尖在长期使用后可能需要修磨，其他部件基本可以实现长期免维护，非常适合车间维保班组、设备装配工位作为常备手动工装配置。
