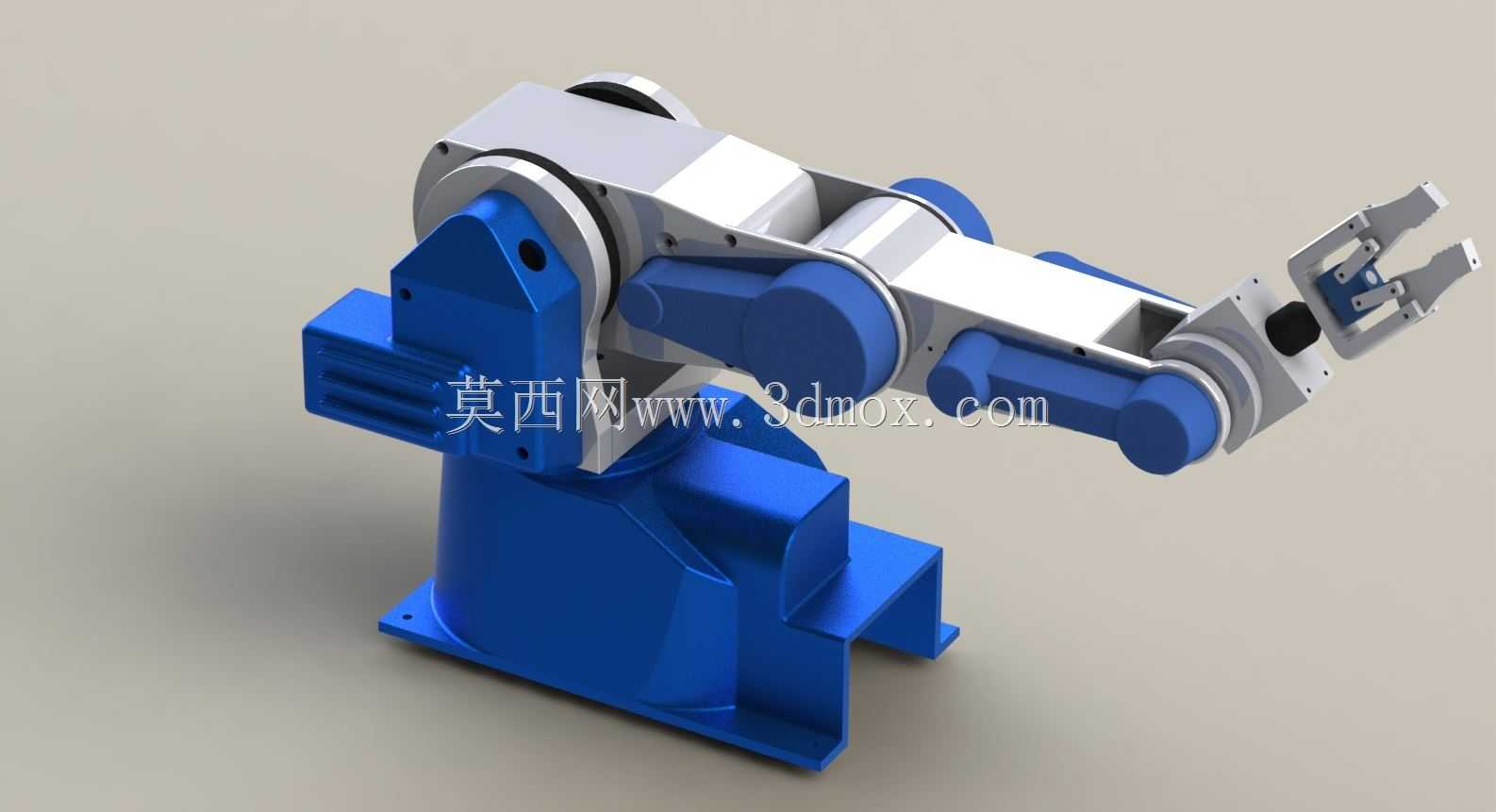

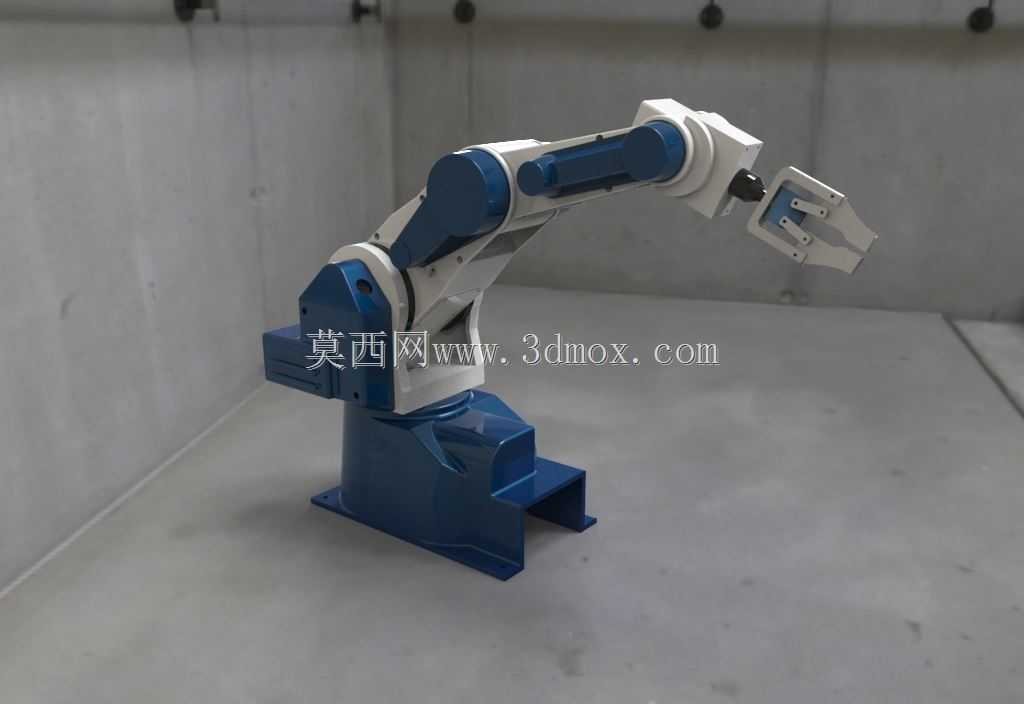

全旋转关节五自由度IR50p工业机械臂结构

这款全旋转关节构型的五自由度机械臂，主要面向3C电子装配、小型零部件上下料、实验室精密移载、轻工产品分拣等对作业灵活性要求较高的工业场景，可适配末端夹爪、吸盘、小型焊枪等多种执行工具，完成狭小空间内的多角度位姿调整作业，替代人工完成重复性高、定位精度要求严苛的工位操作，有效降低一线操作人员的重复劳动强度，提升产线作业的一致性与稳定性。在功能特性层面，该机械臂全部关节采用旋转运动副设计，没有直线移动关节结构，相比带滑移关节的臂型，其运动包络面更规整，关节密封设计更容易实现，可适配多粉尘、少量切削液飞溅的普通工业车间环境，五自由度的配置可覆盖作业范围内任意可达位置的姿态调整需求，满足常见的拾取、转运、对位、简单装配类作业的位姿要求，不会出现自由度冗余带来的控制复杂度陡增问题，也不会因自由度不足导致部分作业位姿无法到达。从设计思路来看，该机械臂采用经典的关节串联构型，从底座到末端依次布置腰转关节、肩摆关节、肘摆关节、腕摆关节与腕转关节，所有关节的旋转轴线经过力学优化排布，尽可能让臂体在常见作业姿态下的受力更均衡，降低单关节的负载峰值；臂体结构采用轻量化的高低错落构型设计，大臂与小臂的弯折造型既避让了关节极限位置的结构干涉，也为内部走线预留了充足的空腔空间，可将动力线缆、信号线缆全部内置在臂体内部，避免作业过程中线缆外露与周边设备、工件发生勾挂缠绕，提升设备运行的安全性。在外形尺寸与安装边界层面，该机械臂底座采用方正的落地式安装结构，安装接触面预留了标准的固定孔位，可直接固定在钢制工作台面或者专用设备机架上，不需要额外设计复杂的转接安装结构；臂体完全伸展后的作业半径可覆盖中小型装配工位的常见作业范围，收回状态下的占地面积较小，不会占用过多的产线空间，关节旋转的极限位置做了物理硬限位与结构避让设计，即使在控制程序出现误动作的情况下，臂体也不会与自身底座发生碰撞，安装时只需要预留出臂体最大运动包络的空间范围，即可保障设备正常运行，不需要额外设置大范围的安全隔离围栏，适配紧凑型产线的布局需求。该机械臂的结构仅包含机械本体的关节、臂架、末端连接法兰等机械零件部分，可作为机械结构设计验证、运动学仿真分析的基础载体，也可根据实际负载需求选配对应规格的驱动元件完成实体样机搭建。
